Faz kaybı – faz sırası – faz dengesi

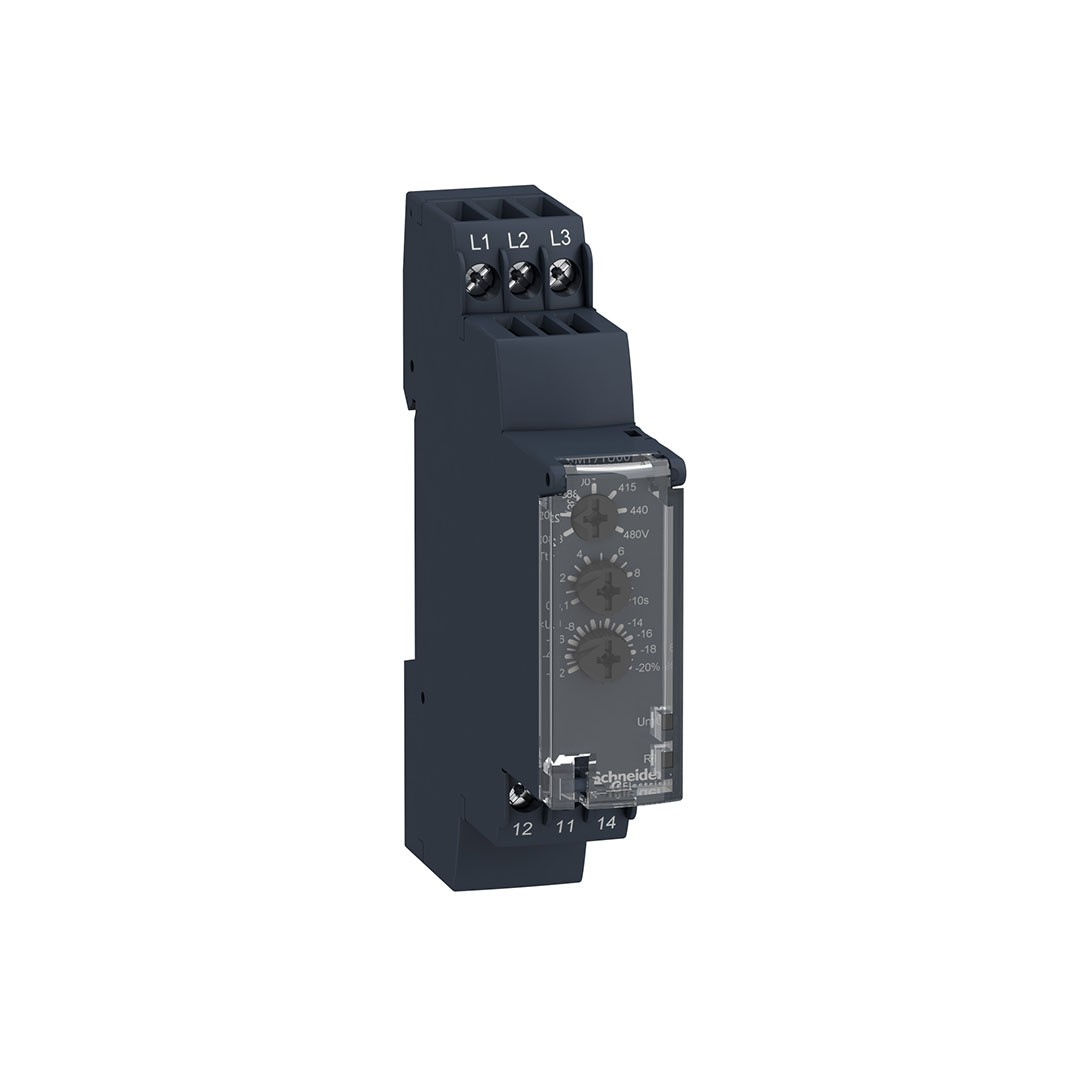

Ürün serisiHarmony Kontrol Röleleriröle tipiÇok fonksiyonlu kontrol rölesiürüne özel uygulama                                                  3 fazlı besleme içinröle adıRM17TAröle tarafından izlenen parametrelerAsimetriFaz sırasıFaz hatası algılamaölçüm aralığı208…480 V ACGecikme süresiAyarlanabilir 0.1…10 s, tam ölçek değerinin +/- %10’u Tt- time delay upon faultçıkış kontakları1 K/Anominal çıkış akımı5 AKontak Tipi ve Düzenleme1 K/AKontrol devresi gerilimi (Uc)208…480 V[Un] rated nominal voltage                                        self-poweredbesleme gerilimi limitleri183…528 V ACsıfırlama süresi1500 ms zaman gecikmesimaksimum anahtarlama gerilimi250 V AC250 V DCVA cinsinden anahtarlama kapasitesi1250 VAminimum anahtarlama akımı10 mA -de 5 V DCmaksimum anahtarlama akımı5 A AC5 A DCkontrol devresi gerilim limitleri- % 12 + % 10 UnVA cinsinden güç tüketimi0…22 VA -de 400 V AC 50 Hzkontrol devresi frekansı50…60 Hz +/- 10 %ölçüm gerilimi limitleri183…528 V AChisteresiz2 %Güç açıldığında gecikme650 msMaksimum motor kablosu uzunluğu150 ms doğru rms değeri olarak ölçüm döngüsügerilim aralığı208…480 V faz-fazasimetri eşiği ayarıSeçilen Un’nin %5…15’itekrarlama doğruluğu0,5 % için giriş ve ölçüm devresi3 % için zaman gecikmesiölçüm hatası< % 0,05/°C sıcaklık değişimi ileTüm serinin < % 1 üzerinde gerilim değişimi ilefaz arızası hassasiyeti0,7 Unyanıt süresi< 200 ms (bir hata durumunda)yalıtım direnci> 500 MOhm -de 500 V DC ‘e uygunIEC 60255-5> 500 MOhm -de 500 V DC ‘e uygunIEC 60664-1[Ui] nominal yalıtım voltajı400 V ‘e uygunIEC 60664-1besleme frekansı50/60 Hz +/- 10 %çalışma konumuHerhangi bir konum olmadanbağlantılar – terminallerVidalı terminaller, 1 x 0,5…1 x 4 mm² (AWG 20…AWG 11) katı kablo uçsuzVidalı terminaller, 2 x 0,5…2 x 2,5 mm² (AWG 20…AWG 14) katı kablo uçsuzVidalı terminaller, 1 x 0,2…1 x 2,5 mm² (AWG 24…AWG 12) esnek Kablo uçluVidalı terminaller, 2 x 0,2…2 x 1,5 mm² (AWG 24…AWG 16) esnek Kablo uçlusıkma torku0,6…1 N.m ‘e uygunIEC 60947-1muhafaza malzemesiKendiliğinden sönen plastikyerel sinyallemeGüç AÇIK: LED (yeşil)Röle AÇIK: LED (sarı)montaj desteği35 mm simetrik DIN rayı ‘e uygunIEC 60715elektrik dayanıklılığı100000 cyclesMekanik dayanıklılık30000000 cyclesçalışma hızı
