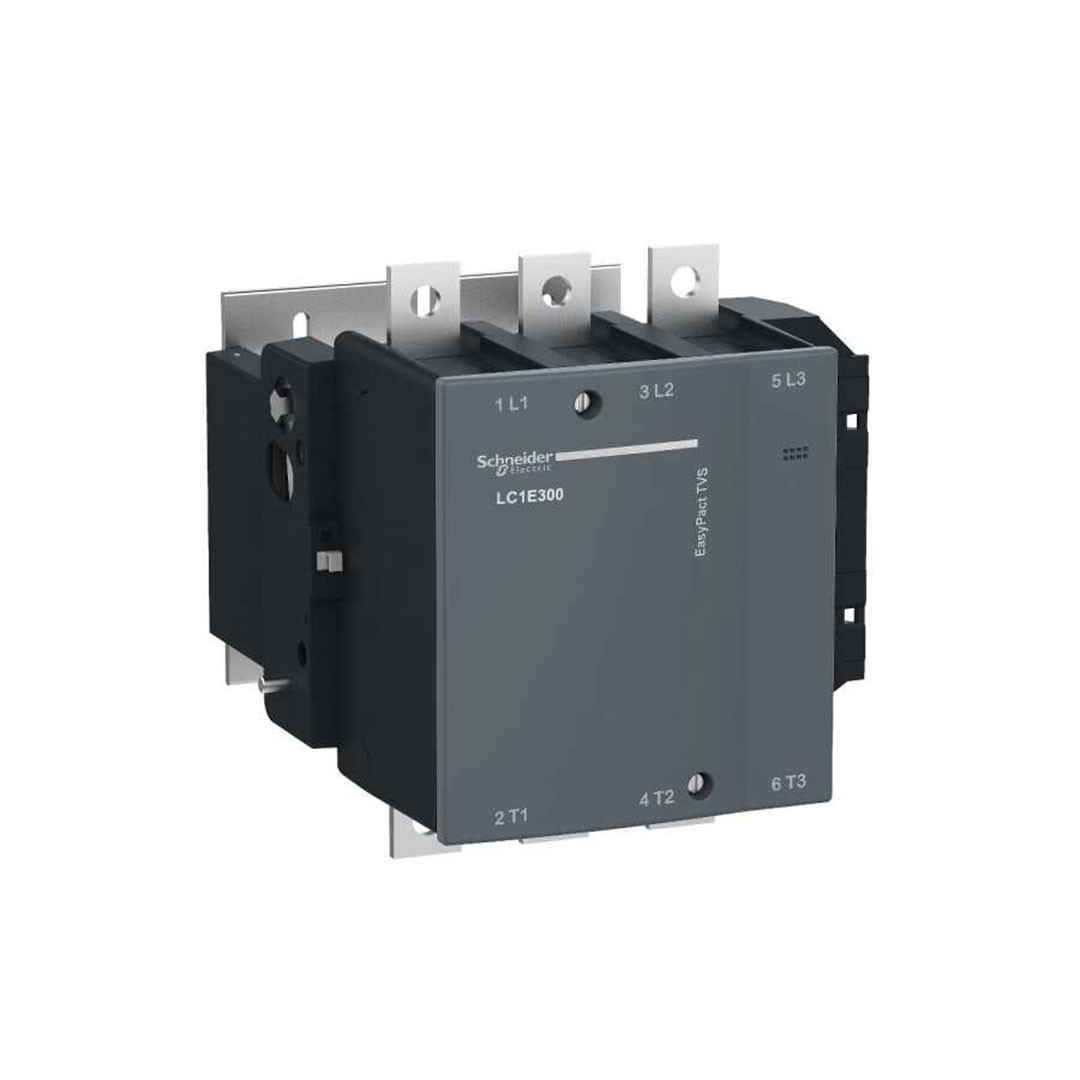

Ürün AçıklamasıBu ürün, Schneider Electric’in EasyPact TVS serisine ait bir kontaktördür. Endüstriyel uygulamalar için tasarlanmış olup üç fazlı (3 kutuplu), üç normal açık (3 NO) kontaklıdır. Motor kontrolü ve dirençli yükler için uygundur. AC-3 kategorisinde, maksimum 440 V ve 300 A’ya kadar çalışabilir; kontrol bobini 220 V AC 50 Hz’dir.Teknik ÖzelliklerTeknik detaylar aşağıdaki gibidir:Gerilim (Ue): ≤ 690 V AC 50/60 Hz Akım (Ie): 300 A (AC-3, ≤ 55 °C), 320 A (AC-1, ≤ 40 °C) Motor Gücü (AC-3):90 kW @ 220…230 V160 kW @ 380…400 V185 kW @ 440 V200 kW @ 500 V250 kW @ 660…690 V GG teknik veriler:Zilsel darbe dayanımı: 8 kVYalıtım gerilimi: 690 VMekanik ömür: 5 milyon çevrimElektriksel ömür: AC-1: 400,000; AC-3: 500,000 çevrim Kısa devre dayanımı: 2200 A / 10 s, Yapma kapasitesi: 3000 A, Kırma kapasitesi: 2400 A @ 440 V Zamanlama:Kapama: 40–65 msAçma: 100–170 ms Güç tüketimi ve ısı:Giriş (inrush): 650 VATutma (hold): 10 VAKontrol devresi ısı tüketimi: 8 W Çalışma sıcaklığı: –5…55 °C (çevre), depolama: –60…80 °C, bobin: –20…70 °C Fiziksel Özellikler: Yükseklik 206 mm, Genişlik 213 mm, Derinlik 219 mm, Ağırlık 8.5 kg Standartlar & Koruma: IEC 60947-1/4-1/5-1; IP00; CE, EAC sertifikaları; RoHS uyumlu, Green Premium ürün
