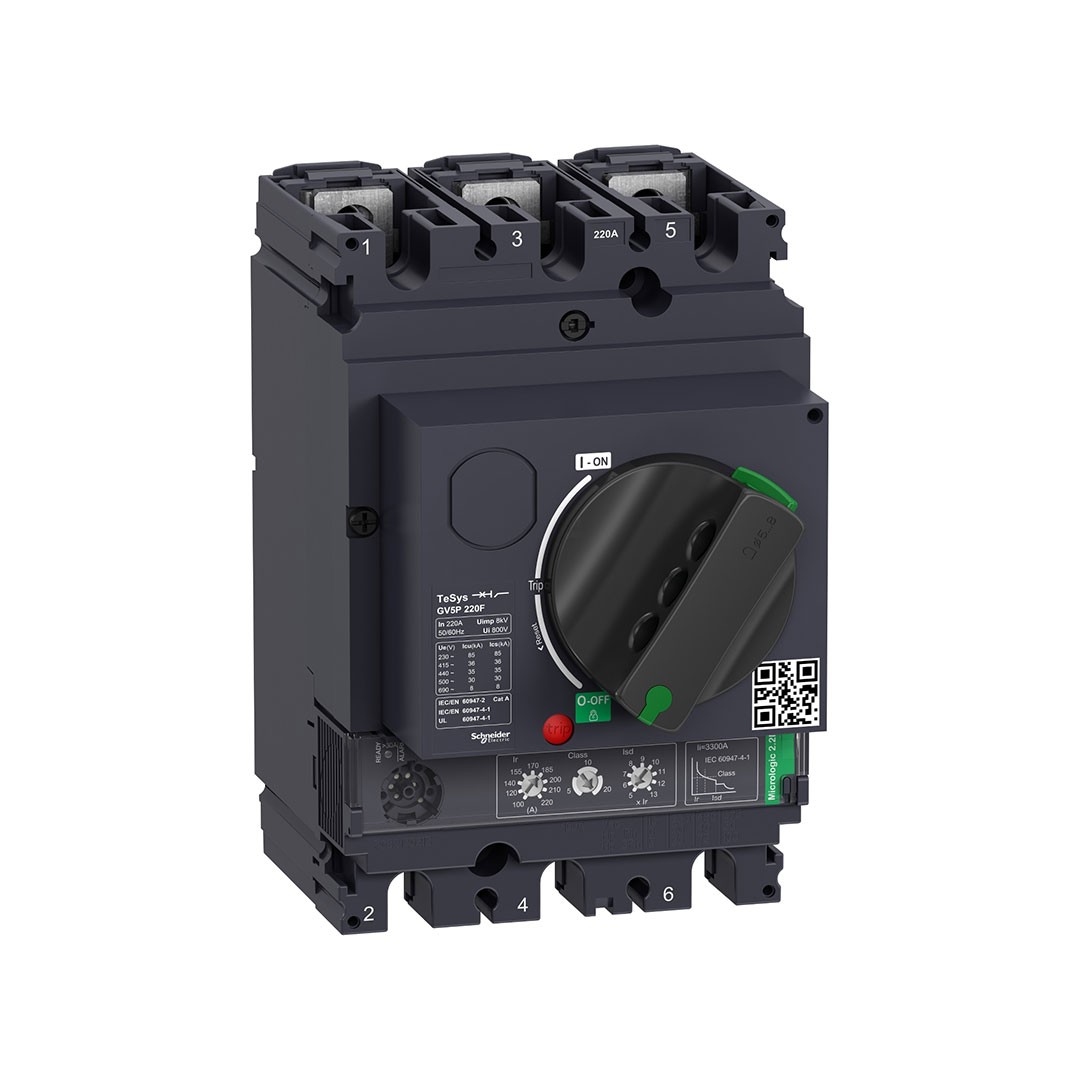

TeSys GV5 Motor Devre Kesici Termik Many. 220A 36kA

Açıklama100-220A aralığında ayar akımı Ir ve seçilebilir açma sınıfı 5, 10 veya 20 olan kadranlarla ayarlanabilen termal koruma, 15 In’de manyetik koruma sağlar Sabit alıcı ek korumalar arasında 13 Ir’de kısa süreli gecikme koruması Isd, faz dengesizlik ve kayıp koruması bulunur Ek yardımcı kontak blokları (OF, SD) ve gerilim açma üniteleri (MN, MX) için dahili konumlar sağlar Multi standart sertifikalı (IEC, UL, CSA, CCC, EAC, Marine), Green Premium uyumlu (RoHS/REACh).Teknik ÖzelliklerAnaÜrün serisiTeSys GV5SeriTeSysÜrün GrubuGV5PÜrün AdıTeSys GV5TeSys GigaÜrün Ya da Bileşen TipiMotor devre kesicisiCihaz UygulamasıMotor korumasıaçma birimi teknolojisiElektronikTamamlayıcıKutup Tanımı3Pkullanım kategorisiKategori A ‘e uygunIEC 60947-2motor gücü kW90…110 kW -de 400/415 V AC 50/60 Hz110 kW -de 500 V AC 50/60 Hz110…132 kW -de 660/690 V AC 50/60 Hzkesme kapasitesi36 kA Icu -de 400/415 V AC 50/60 Hz ‘e uygunIEC 60947-230 kA Icu -de 500 V AC 50/60 Hz ‘e uygunIEC 60947-28 kA Icu -de 660/690 V AC 50/60 Hz ‘e uygunIEC 60947-2[Ics] nominal hizmet kısa devre kesme kapasitesi100 % -de 400/415 V AC 50/60 Hz ‘e uygunIEC 60947-2100 % -de 500 V AC 50/60 Hz ‘e uygunIEC 60947-2100 % -de 660/690 V AC 50/60 Hz ‘e uygunIEC 60947-2Kontrol tipiDoğrudan döner kol[In] nominal akım220 A -de 65 °Cmanyetik açma akımı3300 A[Ue] nominal çalışma voltajı690 V AC 50/60 Hz[Ui] nominal yalıtım voltajı800 V AC 50/60 Hz ‘e uygunIEC 60947-2[Ith] klasik açık hava termik akımı220 A ‘e uygunIEC 60947-4-1[Uimp] nominal darbe dayanım voltajı8 kVkutup başına güç dağılımı17,6 WMekanik dayanıklılık20000 cycleselektrik dayanıklılığı10000 cycles için AC-3 -de 400/415 V Inmaksimum çalışma oranı25 cyc/hnominal görevSüreklibağlantı aralığı35 mm ayırıcılar olmadanbağlantılar – terminallerÇubuklarPabuçlarsıkma torku15 N.m M8mekanik dayanıklılıkTitreşimler: +/- 1 mm 2…13,2 Hz ‘e uygunIEC 60068-2-6Titreşimler: 0.7 gn 13,2…100 Hz ‘e uygunIEC 60068-2-6faz arızası hassasiyetiEvet ‘e uygunIEC 60947-4-1Yükseklik161 mmGenişlik105 mmDerinlik155 mmÜrün Ağırlığı2,6 kgrenkAntrasit (RAL 7016)yalıtıma uygunlukEvet ‘e uygunEN/IEC 60947-2
