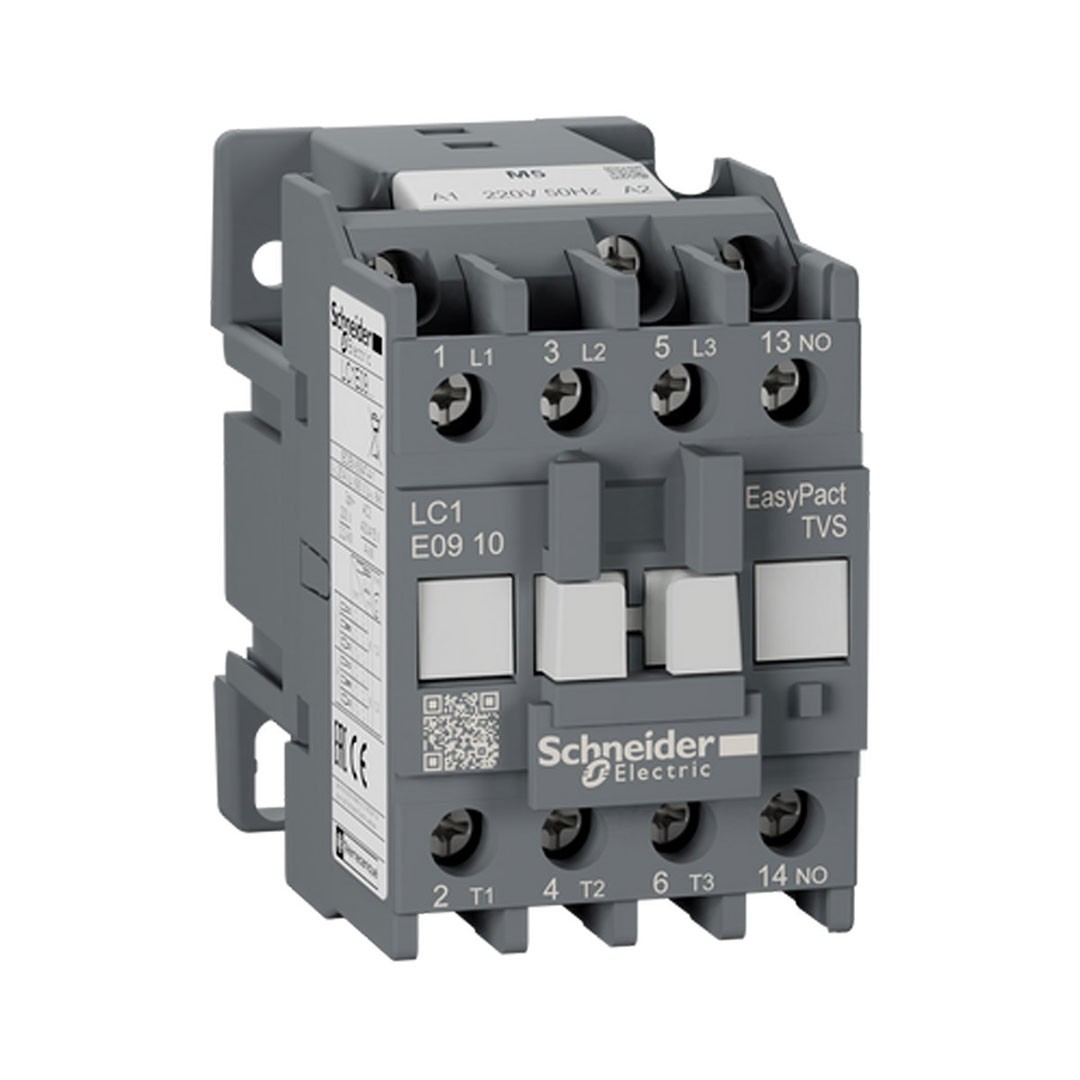

EasyPact TVS Kontaktör 3P 9A 220VAC 50Hz 1NA

Teknik Özellikler & Ürün DetaylarıÜrün Adı: Schneider Electric Easy TeSys Control LC1E0910M5 (EasyPact TVS serisi) Kontak Yapısı: 3‑P (3 × NO ana kontak) + entegre 1 NO yardımcı kontak Kullanım Kategorileri: AC‑3 (motor kontrolü, 9 A @ ≤ 440 V) ve AC‑1 (rezistif yük, 25 A @ ≤ 440 V) Motor Güç Kapasiteleri (AC‑3):~2.2 kW @ 220–230 V~4 kW @ 380–440 V~5.5 kW @ 500–690 V Bobin Gerilimi: 220 V AC 50 Hz kontrol bobini İzolasyon / İmpuls Gerilimi: Ui = 690 V AC, Uimp = 6 kV; aşırı gerilim kategorisi III, kirlilik sınıfı 3 Termik & Kısa Devre Kapasiteleri:Free air termal akım (Ith): 25 A @ 55 °CMaking: 90 A @ 440 V; Breaking: 72 A @ 440 V; Icw: 105 A (10 s), 61 A (60 s), 30 A (600 s) Elektriksel & Mekanik Dayanıklılık:Elektriksel: ~1.4 milyon AC‑3 çevrim, ~150.000 AC‑1Mekanik: 10 milyon çevrimMaks. işletme hızı: 1.800 ops/saat @ 60 °C Tüketim ve Zamanlama: Inrush ~95 VA; Hold‑in ~8.5 VA; Isı yayılımı 2–3 W; Açılma: 12–22 ms; Kapanma: 4–19 ms Fiziksel Boyut & Montaj: Genişlik 45 mm; Yükseklik 74 mm; Derinlik 80 mm; ağırlık ~0.3 kg. DIN‑ray veya panel montaj uyumlu; vidalı klemens terminaller (1–4 mm²) Çalışma Koşulları: –5 °C … +55 °C işletme; depolama –60 °C … +80 °C; maksimum 3.000 m yükseklik; IP2X ön yüz koruması; titreşim ve şok dayanımı IEC standartlarına uygun Sertifikalar & Standartlar: IEC 60947‑1/4‑1/5‑1, CE, EAC; RoHS / REACH Green Premium uyumlu ürün
