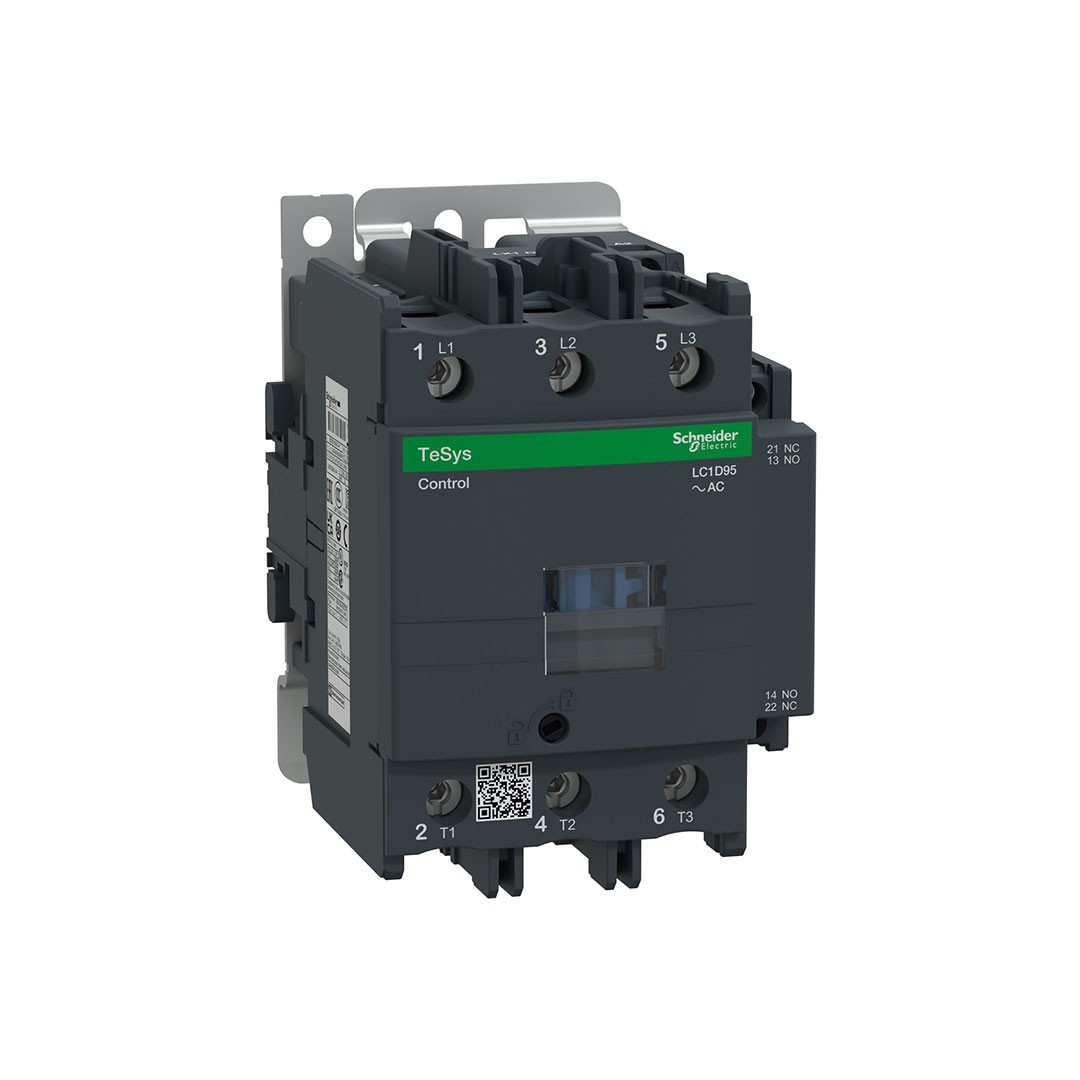

Teknik Özellikler & Ürün DetaylarıÜrün Adı: Schneider Electric TeSys D Kontaktör LC1D95E7Kontak Yapısı: 3P (3 × NO ana kontak) + entegre 1 NO + 1 NC yardımcı kontak (mirror certified) Kullanım Kategorisi: AC‑3 / AC‑3e (motor kontrolü), ayrıca AC‑1 (rezistif yükler) destekliAC‑3: 95 A @ ≤ 440 VAC‑1: 125 A @ ≤ 690 V > Motor Güç Kapasiteleri (AC‑3):~25 kW @ 220–230 V~45 kW @ 380–440 V~55 kW @ 500 V~45 kW @ 660–690 V Bobin Gerilimi: 48 V AC 50/60 Hz kontrol bobini Kısa Devre Kapasitesi (SCCR): 1100 A @ 440 V (IEC uyumlu)Signalling: 140 A AC / 250 A DC İzolasyon Gerilimi (Ui / Uimp):1000 V (IEC), 600 V (UL/CSA)Uimp: 8 kV, kirlilik sınıfı 3, aşırı gerilim kategorisi III Dayanıklılık & Sertifikalar:Elektriksel ömür: ~1.2 M cycles (AC‑3); ~1.3 M cycles (AC‑1)Mekanik ömür: ~4 M cycles; B10d güvenilirlik ≈1.37 M elektriksel; ≈20 M mekanik döngü Tüketim & Termal Maliyetler:Inrush: ~245 VA; Hold‑in: ~26 VA; Isı yayılımı: ~6–10 W Zamanlama:Açılma: ~20–35 ms; Kapanma: ~6–20 ms; Maksimum hız: 3600 operasyon/saat Fiziksel Boyutlar & Montaj:Genişlik: ~85 mm; Yükseklik: ~127 mm; Derinlik: ~125–130 mm; Ağırlık: ~1.61 kgDIN‑ray veya panel montaj, vidalı terminaller: Güç devresi 4–50 mm²; Kontrol devresi 1–4 mm² Çalışma Koşulları:–5 °C … +60 °C (60–70 °C derating ile), işletme yüksekliği ≤ 3000 m, IP20 ön yüz korumasıTitreşim ve şok dayanım IEC normlarına uygun Uyumluluk & Sertifikalar:IEC 60947‑4‑1 / 60947‑5‑1, UL 508, CSA C22.2, CCC, EAC, DNV‑GL, BV, RINA, LROS, Green Premium (RoHS/REACH)
