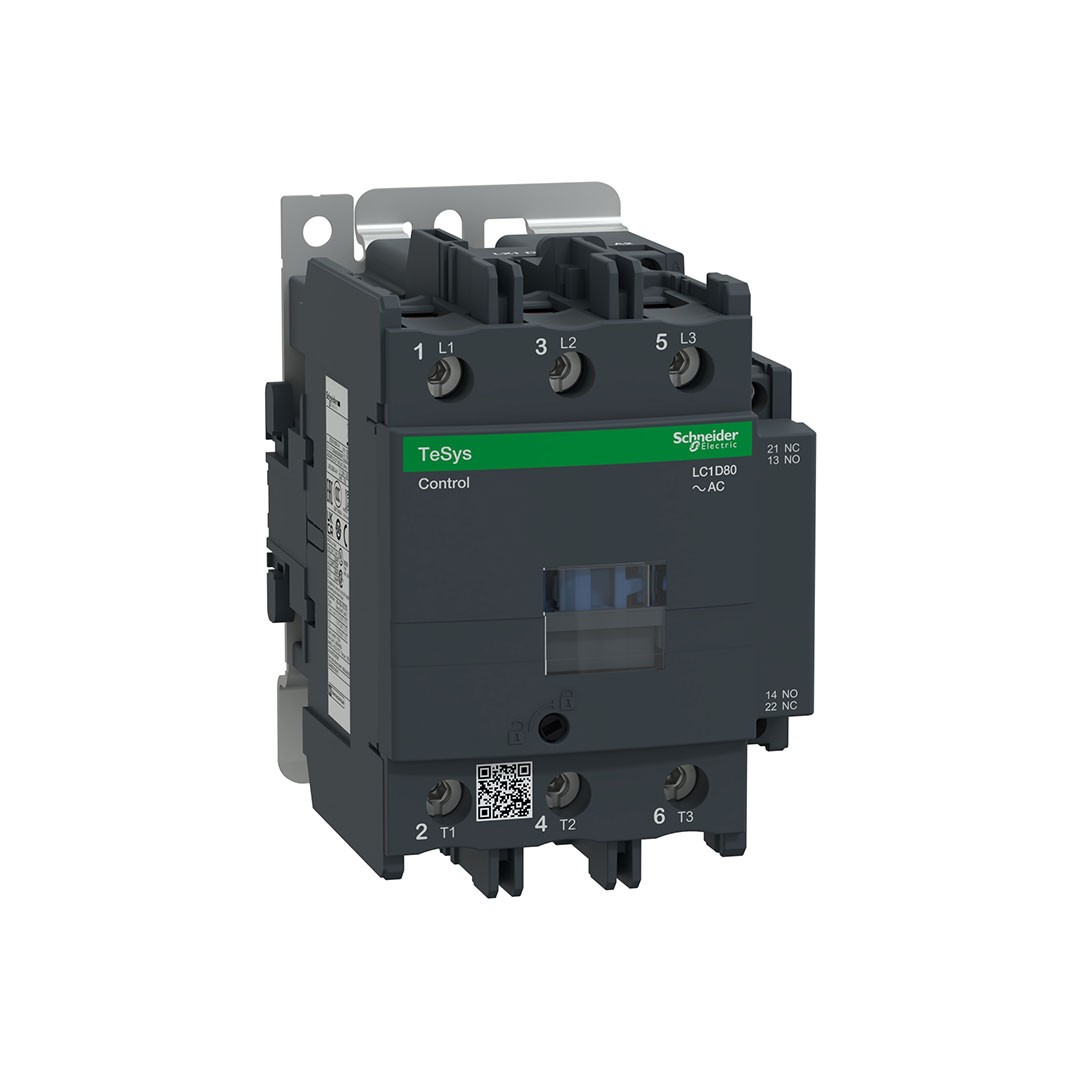

Teknik Özellikler & Ürün DetaylarıÜrün Adı: Schneider Electric TeSys D Contactor LC1D80M7 Kullanım: AC‑3 (motor kontrolü), ayrıca AC‑1 ve AC‑4 kategorileriyle uyumlu Kontak Yapısı: 3P (3 × NO kontak)Yardımcı Kontak: Dahili 1 NO + 1 NC (mirror certified) Nominal Akım:AC‑3: 80 A (≤ 440 V)AC‑1: 125 A (≤ 440 V) Motor Gücü Kapasiteleri (AC‑3):22 kW @ 220–230 V37 kW @ 380–400 V45 kW @ 415–440 V55 kW @ 500 VUL/CSA: 60 HP @ 460–480 V, 60 HP @ 575–600 V Bobin Gerilimi: 220 V AC 50/60 Hz kontrol bobini SCC Kısa Devre Kapasitesi: 1100 A @ 440 V (IEC uyumlu) İzolasyon Gerilimi (Ui):1000 V (IEC), 600 V (UL/CSA) Dayanıklılık:Elektriksel ömür: ~1.5 milyon döngü (AC‑3)Mekanik ömür: ~4 milyon döngüB10d güvenilirliği: ~1.37 milyon elektriksel döngü, ~20 milyon mekanik döngü Zamanlama & Güç Tüketimi:Açılma süresi: ~20–35 ms, kapanma: ~6–20 msInrush: ~245 VA, Hold‑in: ~26 VA, Isı yayılımı: ~6–10 W Fiziksel Boyutlar & Montaj:Genişlik: ~85 mm, Yükseklik: ~127 mm, Derinlik: ~130–186 mmAğırlık: ~1.59 kgDIN‑ray veya panel montaj, vidalı terminaller; güç devresi 4–50 mm², kontrol devresi 1–4 mm² Çalışma Koşulları & Koruma:–40 °C … +60 °C (derating ile +70 °C), maksimum 3000 m yüksekliğe kadar ortam kullanımıIP20 ön yüz koruması, titreşim ve şok testleri IEC standardına uygun Sertifikalar & Standartlar: IEC 60947‑4‑1, IEC 60947‑5‑1, UL 508, CSA, CCC, EAC, RoHS/REACH Green Premium, marine sertifikalı
