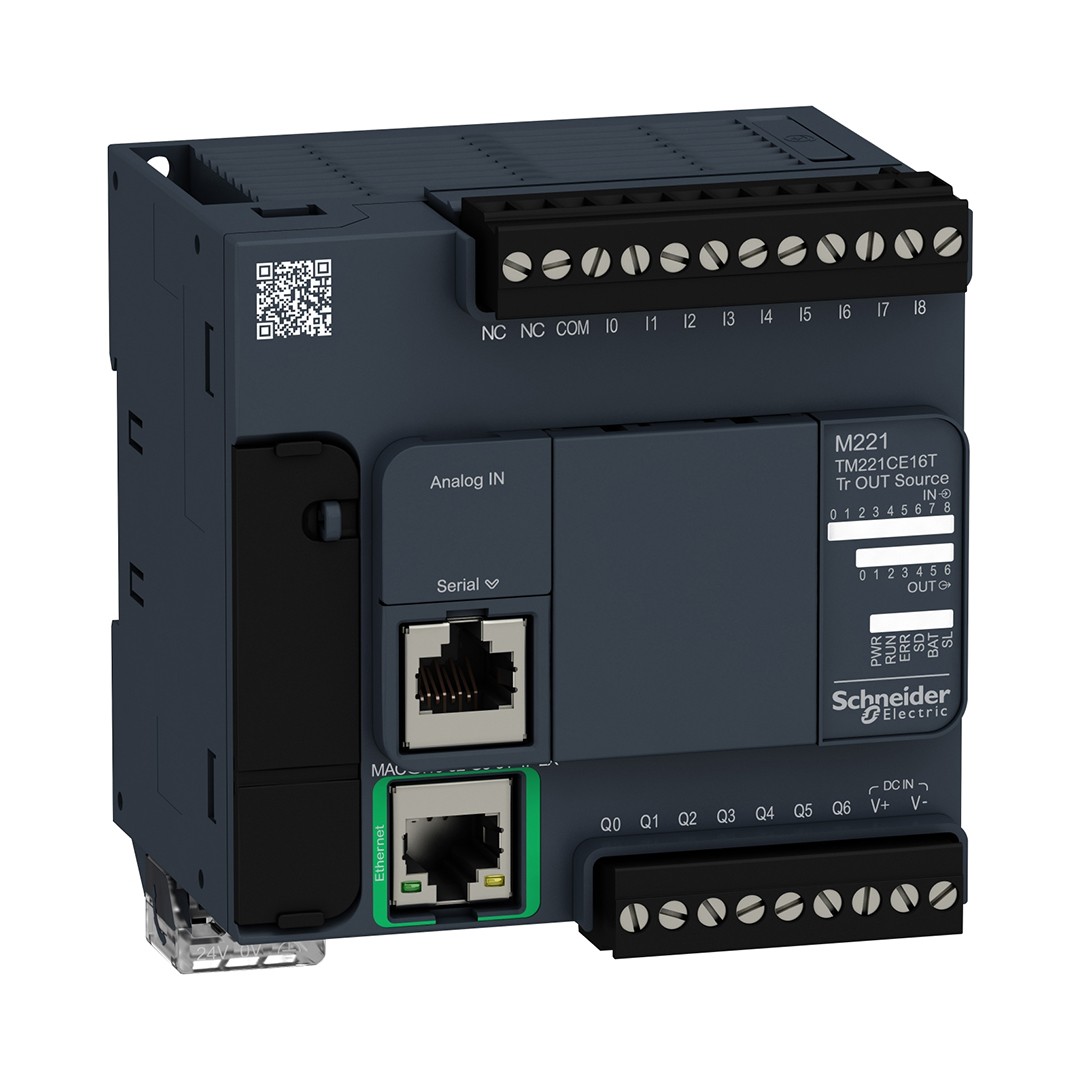

M221 PLC, 9 DI, 7 DO Transistör, Ethernet

AçıklamaI/O’yu bağlamak için çıkarılabilir vidalı terminal blokları, Güç kaynağını bağlamak için çıkarılabilir vidalı terminal bloğu, buton hücreli yedekleme akü BR2032 ve analog girişleri bağlamak için kablo ile birlikte verilir M221 mantık kontrolöründe üç tip entegre bağlantı portu, Ethernet, RS 232/RS 485 seri bağlantı ve USB mini-B programlama portu bulunur Basit makinelerin kontrolünü sağlar M221 mantık kontrolörlerinin kapasitesi, Modicon TM3 genişletme modülü teklifiyle artırılabilir EcoStruxure Machine Expert Basic ile sezgisel makine programlama yoluyla Modicon M221 ile karlılığı artırırken karşılaştırmalı performans elde edinTeknik ÖzelliklerAnaÜrün serisiModicon M221Ürün Ya da Bileşen TipiLojik kontrolör[Us] nominal besleme gerilimi24 V DCDijital giriş sayısı9, Dijital giriş 4 hızlı giriş ‘e uygunIEC 61131-2 Tip 1analog giriş modülü2 -de 0…10 VDijital çıkış tipiTransistörDijital çıkış sayısı7 transistör 2 hızlı çıkışDijital çıkış gerilimi24 V DCDijital çıkış akımı0.5 ATamamlayıcıDijital G/Ç sayısı16G/Ç genişleme modülünün sayısı4 (yerel G/Ç mimarisi)11 (uzak G/Ç mimarisi)besleme gerilimi limitleri20,4…28,8 VKalkış akımı35 AW cinsinden güç tüketimi11 W -de 24 V (G/Ç genişleme modülünün maks sayısı ile)4,6 W -de 24 V (G/Ç genişleme modülsüz)güç besleme çıkış akımı0,325 A 5 V için genişletme veriyolu0,15 A 24 V için genişletme veriyoluDijital giriş lojiğiBlok veya kaynak (pozitif/negatif)Dijital giriş gerilimi24 VDijital giriş gerilim tipiDCanalog giriş çözünürlüğü10 bitLSB değeri10 mVdönüşüm süresiKanal başına 1 ms + 1 kontrolör çevrim süresi analog giriş için analog girişgirişlerde izin verilen aşırı yük+/- 30 V DC için 5 min (maksimum) için analog giriş+/- 13 V DC (kalıcı) için analog girişgerilim durumu 1 garantili>= 15 V için girişgerilim durumu 0 garantili<= 5 V için girişDijital giriş akımı7 mA için Dijital giriş5 mA için hızlı girişgiriş empedansı3.4 kOhm için Dijital giriş100 kOhm için analog giriş4,9 kOhm için hızlı girişyanıt süresi35 µs kapama, I2...I5 terminaller için giriş5 µs açma, I0, I1, I6, I7 terminaller için hızlı giriş35 µs açma, diğer terminaller terminaller için giriş5 µs kapama, I0, I1, I6, I7 terminaller için hızlı giriş100 µs kapama, diğer terminaller terminaller için giriş5 µs açma, kapama, Q0...Q1 terminaller için çıkış50 µs açma, kapama, Q2...Q3 terminaller için çıkış300 µs açma, kapama, diğer terminaller terminaller için çıkışyapılandırılabilir filtreleme süresi0 ms için giriş3 ms için giriş12 ms için girişDijital çıkış lojiğiPozitif lojik (kaynak)Maksimum gecikme ilk yukarı3,5 Açıkış frekansı100 kHz için hızlı çıkış (PWM/PLS modu) -de Q0...Q1 terminal5 kHz için çıkış -de Q2...Q3 terminal0,1 kHz için çıkış -de Q4...Q6 terminalmutlak doğruluk hatasıTam ölçeğin +/- % 1'i için analog girişMaksimum kaçak akımı0,1 mA için transistör çıkışıMaksimum gerilim düşüşü<1 Vmekanik dayanıklılık20000000 cycles için transistör çıkışıMaksimum tungsten yükü<12 W için çıkış ve hızlı çıkışkoruma tipiAşırı yük ve kısa devre koruması -de 1 Asıfırlama süresi1 s otomatik sıfırlamabellek kapasitesi256 kB için kullanıcı uygulaması ve verisi RAMile 10000 talimat256 kB için dahili değişkenler RAMyedeklenen veri256 kB dahili flash bellek için uygulama ve verinin yedeğiveri depolama ekipmanı2 GB SD kart (opsiyonel)pil tipiBR2032 or CR2032X lityum şarj edilemezyedekleme süresi1 yıl -de 25 °C (güç kaynağı kesintisi ile)1 talimatın uygulanma süresi0,3 ms için olay ve periyodik görevKomut başına yürütme süresi0.2 µs BooleanKomut başına yürütme süresi60 µs yanıt süresinesne alanlarının maksimum boyutu512 %M bellek biti255 %C sayaç512 %KW sabit word255 %TM zamanlayıcı8000 %MW bellek wordgerçek zamanlı saatIlesaat sapması<= 30 sn/ay -de 25 °Cdüzenleme döngüsüAyarlanabilir PID regülatör 14’e kadar eşzamanlı döngükonumlama fonksiyonlarıPozisyon PTO 2 eksen(ler)darbe/yön mod (100 kHz)Pozisyon PTO 1 eksen(ler)CW/CCW mod (100 kHz)kullanılabilir işlevPWMFrekans jeneratörüPLSsayım giriş sayısı4 hızlı giriş (HSC modu) -de 100 kHz 32 bitcounter functionMonofazeA/BDarbe/yönentegre bağlantı tipiUSB portuile mini B USB 2.0 konnektörYalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS232/RS485Ethernetile RJ45 konnektörbesleme(seri)seri bağlantı besleme: 5 V, <200 mAiletim hızı1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS4851,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232480 Mbit/sn için USBhaberleşme port protokolüUSB portu: USB protokol - SoMachine-AğYalıtımsız seri bağlantı: Modbus protokol master/slave - RTU/ASCII veya SoMachine-Network: Ethernet protokolport Ethernet10BASE-T/100BASE-TX 1 portile 100 m bakır kablohaberleşme hizmetiModbus TCP istemcisiDHCP istemcisiModbus TCP slave cihazıModbus TCP sunucusuEthernet/IP adaptörüyerel sinyalleme1 LED (yeşil) for PWR1 LED (yeşil) for RUN1 LED (kırmızı) for modül hatası (ERR)1 LED (yeşil) for SD kart erişimi (SD)1 LED (kırmızı) for BATKanal başına 1 LED (yeşil) for G/Ç durumu1 LED (yeşil) for SLEthernet ağı etkinliği (yeşil) for ACTEthernet ağı bağlantısı (sarı) for Bağlantı (Bağlantı Durumu)elektrikli bağlantıçıkarılabilir vidalı terminal bloğu girişler içinçıkarılabilir vidalı terminal bloğu çıkışlar içinterminal bloğu, 3 terminaller 24 V DC güç beslemesine bağlantı içinkonnektör, 4 terminaller analog girişler içinMini B USB 2.0 konnektör programlama terminali içinAygıtlar arasında maksimum kablo mesafesiEkranlı kablo: <10 m için hızlı girişEkransız kablo: <30 m için çıkışEkransız kablo: <30 m için dijital girişEkransız kablo: <1 m için analog girişEkranlı kablo: <3 m için hızlı çıkışyalıtımGiriş ve dahili lojik arasında -de 500 V ACHızlı giriş ve dahili lojik arasında -de 500 V ACGirişler arasında yalıtımsızÇıkış ve dahili lojik arasında -de 500 V ACAnalog giriş ve dahili lojik arasında yalıtımsızAnalog girişler arasında yalıtımsızİşaretlemeCEmontaj desteğiSilindir şapka tipi TH35-15 ray 'e uygunIEC 60715Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715sabitleme kitli plaka veya panelYükseklik90 mmDerinlik70 mmGenişlik95 mmÜrün Ağırlığı0,346 kg
