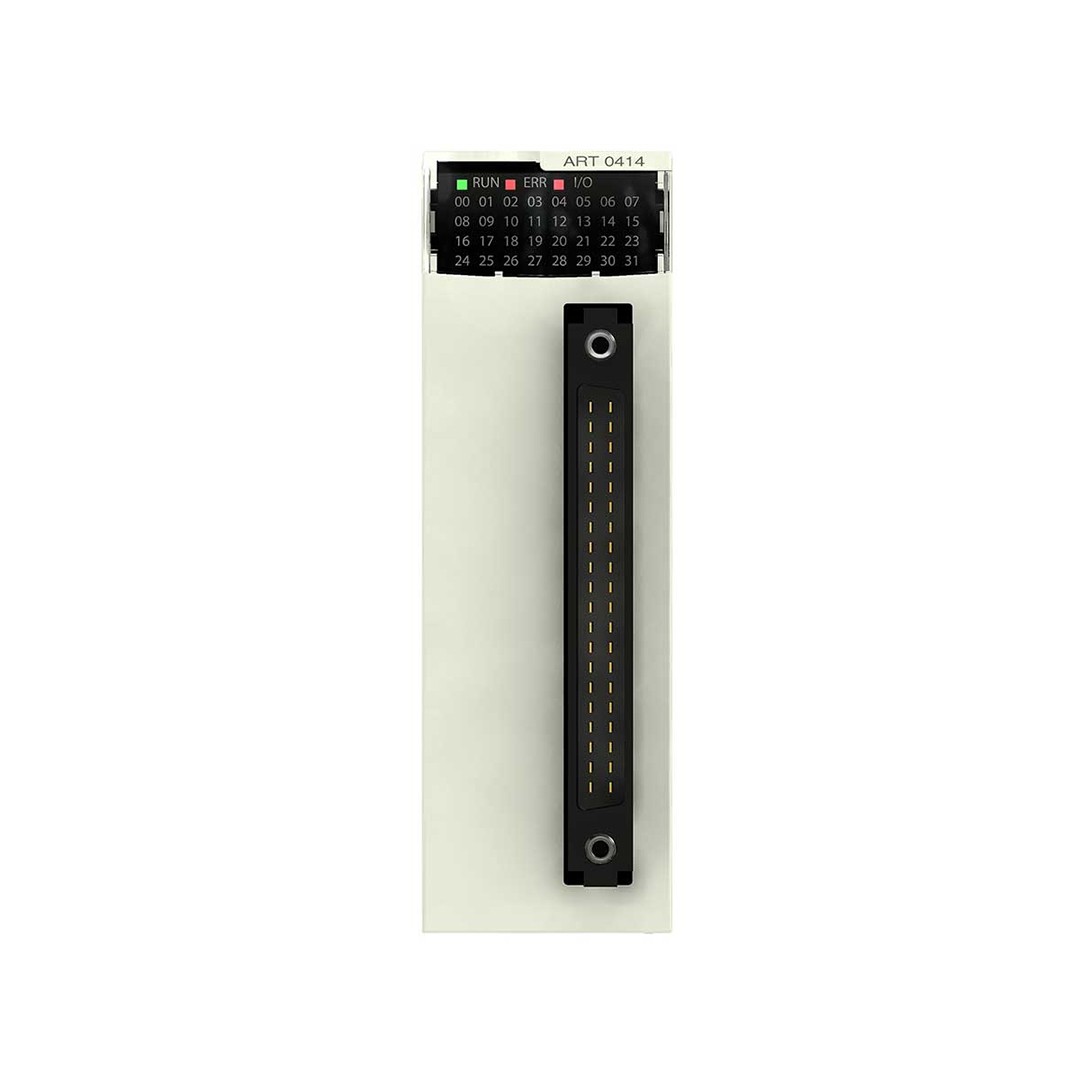

4 Giriş izole 16 bit RTD

Ürün serisi:Modicon X80Ürün ya da bileşen tipi:Analog giriş modülüElektrikli bağlantı:40 yol 1 konnektörKanallar arasındaki izolasyon:YalıtımlıGiriş seviyesi:Düşük seviyeAnalog giriş sayısı:4Analog giriş tipi:Gerilim +/- 1,28 VGerilim +/- 160 mVGerilim +/- 320 mVGerilim +/- 40 mVGerilim +/- 640 mVGerilim +/- 80 mVDirenç 400 Ohm 2 telDirenç 400 Ohm 3 telDirenç 400 Ohm 4 telDirenç 4000 Ohm 2 telDirenç 4000 Ohm 3 telDirenç 4000 Ohm 4 telSıcaklık probu -100…+260 °C Cu 10Sıcaklık probu -100…+450 °C Pt 100 ‘e uygunUL/JISSıcaklık probu -100…+450 °C Pt 1000 ‘e uygunUL/JISSıcaklık probu -200…+850 °C Pt 100 ‘e uygunIECSıcaklık probu -200…+850 °C Pt 1000 ‘e uygunIECSıcaklık probu -60…+180 °C Ni 100Sıcaklık probu -60…+180 °C Ni 1000Termokuplör +130…+1820 °C termokuplör BTermokuplör +270…+1300 °C termokuplör NTermokuplör -200…+600 °C termokuplör UTermokuplör -200…+760 °C termokuplör JTermokuplör -200…+900 °C termokuplör LTermokuplör -270…+1000 °C termokuplör ETermokuplör -270…+1370 °C termokuplör KTermokuplör -270…+400 °C termokuplör TTermokuplör -50…+1769 °C termokuplör RTermokuplör -50…+1769 °C termokuplör STamamlayıcı ÖzelliklerAnalog giriş çözünürlüğü:15 bit + işaretGirişlerde izin verilen aşırı yük:+/- 7,5 V +/- 1,28 V+/- 7,5 V +/- 160 mV+/- 7,5 V +/- 320 mV+/- 7,5 V +/- 40 mV+/- 7,5 V +/- 640 mV+/- 7,5 V +/- 80 mVOrtak mod reddi:120 dB 50/60 HzDiferansiyel modu reddi:60 dB 50/60 HzSoğuk bağlantı kompanzasyonu:Pt100 prob ile hariciFiltrenin tipi:Birinci sıra dijital filtrelemeNominal değer döngü süresi:Sıcaklık probu ile 400 msnTermokuplör ile 200 msnYalıtım gerilimi:1400 V DC kanallar ve veriyolu arasında750 V DC kanallar arasında750 V DC kanallar ve topraklama arasındaAlgılama tipi:Açık devre Cu 10Açık devre Ni 100Açık devre Ni 1000Açık devre Pt 100Açık devre Pt 1000Açık devre termokuplör BAçık devre termokuplör EAçık devre termokuplör JAçık devre termokuplör KAçık devre termokuplör LAçık devre termokuplör NAçık devre termokuplör RAçık devre termokuplör SAçık devre termokuplör TAçık devre termokuplör UÖlçüm çözünürlüğü:0,1 °C Cu 100,1 °C Ni 1000,1 °C Ni 10000,1 °C Pt 1000,1 °C Pt 10000,1 °C termokuplör B0,1 °C termokuplör E0,1 °C termokuplör J0,1 °C termokuplör K0,1 °C termokuplör L0,1 °C termokuplör N0,1 °C termokuplör R0,1 °C termokuplör S0,1 °C termokuplör T0,1 °C termokuplör U1280/2exp14 mV +/- 1,28 V160/2exp14 mV +/- 160 mV320/2exp14 mV +/- 320 mV40/2exp14 mV +/- 40 mV12.5 mOhm 400 Ohm125 mOhm 4000 Ohm640/2exp14 mV +/- 640 mV80/2exp14 mV +/- 80 mVMaksimum dönüşüm değeri:+/- 100 % 400 Ohm+/- 100 % 4000 Ohm+/- 102.5 % +/- 1.28 V+/- 102.5 % +/- 160 mV+/- 102.5 % +/- 320 mV+/- 102.5 % +/- 40 mV+/- 102.5 % +/- 640 mV+/- 102.5 % +/- 80 mVÇalışma yüksekliği:0…2000 m2000…5000 m değer kaybı faktörü ileDurum LED’i:1 LED (yeşil) RUNKanal başına 1 LED (yeşil) kanal tanısı1 LED (kırmızı) ERR1 LED (kırmızı) G/ÇÜrün ağırlığı:0,135 kgAkım tüketimi:150 mA -de 3,3 V DC40 mA -de 24 V DC
