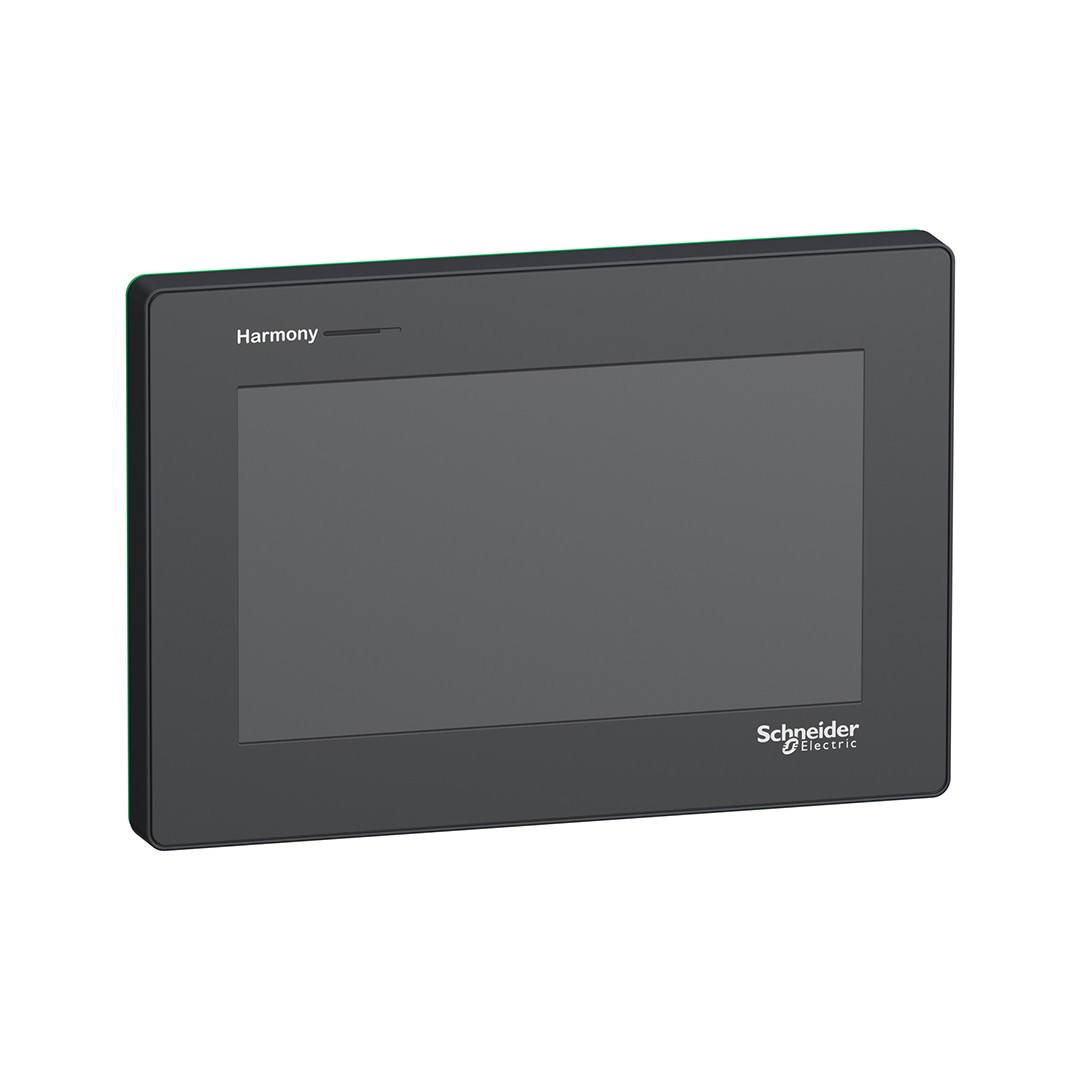

7″ Modüler Terminal

Ürün serisiHarmony ST6Ürün ya da bileşen tipiDokunmatik panel ekranıyazılım gösterimiEcoStruxure Operator Terminal Expertişlemci adıARM Cortex-A8Tamamlayıcı ekran boyutu7 inçekran tipiRenkli TFT LCDekran rengi16 milyon renkekran çözünürlüğü800 x 480 piksel WVGAdokunmatik panelTekli dokunmatik analog dirençliarka aydınlatma ömrü20000 saatile beyazparlaklık16 seviyekarakter yazı tipiASCII ASCII (Avrupa karakterleri) Çince (basitleştirilmiş Çince) Japonca (ANK, Kanji) Katakana Korece Tayvanca (geleneksel Çince)[Us] nominal besleme gerilimi24 V DC (+/- %20)Kalkış akımı30 Ayerel sinyallemeDurum LED’i yeşil, sabit için çevrimdışı Durum LED’i yeşil, sabit için çalışıyor Durum LED’i yeşil, yanıp sönen için çalışıyor Durum LED’i yeşil, sönen için beklemede Durum LED’i turuncu, yanıp sönen için yazılım başlatılıyor Durum LED’i kırmızı, sabit için güç besleme (ON) Durum LED’i kırmızı, yanıp sönen için çalışıyor Durum LED’i kırmızı, off için güç besleme (OFF)güç tüketimi10,4 Wsayfaların sayısı200 uygulama sayfasıişlemci frekansı800 MHzport Ethernet10/100BASEbellek açıklamasıDevice memory 1 GBUser data memory 128 MB Yedek bellek 512 kBentegre bağlantı tipi1 COM1 seri bağlantı – dişi RJ45 – RS232C/RS485 (hiz: 2400…115200 bps)alt 1 USB 2.0 tip Aback 1 USB 2.0 type micro Bback 2 Ethernet – dişi RJ45altbeslemeHarici beslemegerçek zamanlı saatDahili 0…50 °C Dahili 10…90 % RHkarşıdan yüklenebilir protokollerModbus Uni-TE Üçüncü taraf protokollerürün markasıSchneider Electric Modicon Mitsubishi Melsec Omron Sysmac Rockwell Automation Allen-Bradley Siemens Simaticsabitleme moduØ 22 mm delik, montaj yeri 1,5 – 6 mm ince panel ‘e uygunUL 61010-2-201 Ø 22 mm delik ‘e uygunEN 61131-2 Ø 22 mm delik ‘e uygunIEC 61000-6-2muhafaza malzemesiPCön malzemePlastikİşaretlemeCEkesim boyutlarıØ 22,5 mmyükseklik137,2 mmGenişlik201,2 mmDerinlik57,7 mmÜrün ağırlığı0,76 kg
