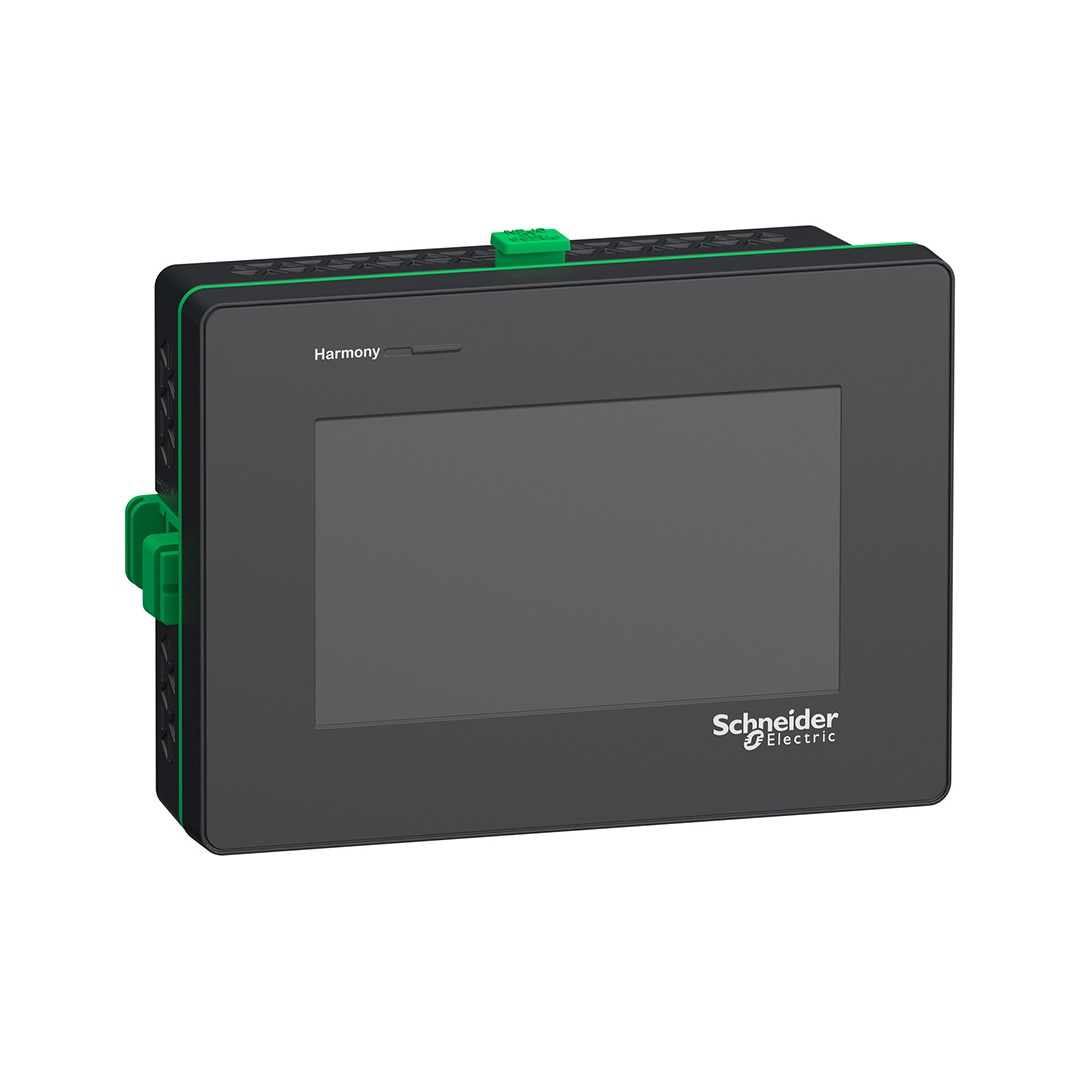

4,3″ Modüler Terminal

Ürün serisiHarmony ST6Ürün ya da bileşen tipiDokunmatik panel ekranıyazılım gösterimiEcoStruxure Operator Terminal Expertişlemci adıARM Cortex-A8Tamamlayıcı ekran boyutu4 inchekran tipiRenkli TFT LCDekran rengi16 milyon renkekran çözünürlüğü480 x 272 pixelsdokunmatik panelTekli dokunmatik analog dirençliarka aydınlatma ömrü20000 saatile beyazparlaklık16 seviyekarakter yazı tipiASCII ASCII (Avrupa karakterleri) Çince (basitleştirilmiş Çince) Japonca (ANK, Kanji) Katakana Korece Tayvanca (geleneksel Çince)[Us] nominal besleme gerilimi24 V DC (+/- %20)Kalkış akımı30 Ayerel sinyallemeDurum LED’i yeşil, sabit için çevrimdışı Durum LED’i yeşil, sabit için çalışıyor Durum LED’i yeşil, yanıp sönen için çalışıyor Durum LED’i yeşil, sönen için beklemede Durum LED’i turuncu, yanıp sönen için yazılım başlatılıyor Durum LED’i kırmızı, sabit için güç besleme (ON) Durum LED’i kırmızı, yanıp sönen için çalışıyor Durum LED’i kırmızı, off için güç besleme (OFF)güç tüketimi7,8 Wsayfaların sayısı200 uygulama sayfasıişlemci frekansı800 MHzport Ethernet10/100BASEbellek açıklamasıDevice memory 1 GBUser data memory 128 MB Yedek bellek 512 kBentegre bağlantı tipi1 COM1 seri bağlantı – dişi RJ45 – RS232C/RS485 (hiz: 2400…115200 bps)alt 1 USB 2.0 tip Aback 1 USB 2.0 type micro Bback 2 Ethernet – dişi RJ45altbeslemeHarici beslemegerçek zamanlı saatDahili 0…50 °C Dahili 10…90 % RHkarşıdan yüklenebilir protokollerModbus Uni-TE Üçüncü taraf protokollerürün markasıSchneider Electric Modicon Mitsubishi Melsec Omron Sysmac Rockwell Automation Allen-Bradley Siemens Simaticsabitleme moduØ 22 mm delik, montaj yeri 1,5 – 6 mm ince panel ‘e uygunUL 61010-2-201 Ø 22 mm delik ‘e uygunEN 61131-2 Ø 22 mm delik ‘e uygunIEC 61000-6-2muhafaza malzemesiPCön malzemePlastikİşaretlemeCEkesim boyutlarıØ 22,5 mmyükseklik108,2 mmGenişlik145,6 mmDerinlik53,9 mmÜrün ağırlığı0,49 kgOrtam mikro kırılmalara bağışıklık2 msStandartlarEN 61000-6-4 EN 61000-6-2 EN 61131-2 UL 61010-2-201 CSA C22.2 No 61010-2-201 CSA C22.2 No 213Ürün sertifikalarıCSA CE EAC (pending) KC UL Sınıf 1 Bölüm 2direktifler2014/35/EU – low voltage directive 2014/30/EU – electromagnetic compatibilityçalışma için ortam hava sıcaklığı0…50 °CDepolama ortam koşulları-20…60 °Cbağıl nem10…90 % yoğuşmasızçalışma yüksekliği2000 mIP koruma derecesiIP20 ‘e uygunIEC 61131-2 (arka panel) IP65 ‘e uygunIEC 61131-2 (ön panel)NEMA koruma derecesiNEMA 4 ön panel (iç mekan kullanımı) NEMA 13 front panel (in enclosure)darbe dayanımı147 m/s² için 11 ms (10 döngü için X, Y, Z yönleri (yakl. 100 dk)) ‘e uygunEN/IEC 61131-2titreşim direnci+/- 3,5 mm[Alan](f =[Alan]5…9 Hz) 10 döngü için X, Y, Z yönleri (yakl. 100 dk) ‘e uygunEN/IEC 61131-2 9,8 m/s²[Alan](f =[Alan]9…150 Hz)elektromanyetik uyumlulukElektrik hızlı geçici/patlama bağışıklık testi – test seviyesi: 2 kV (güç portları) ‘e uygunIEC 61000-4-4 Elektrik hızlı geçici/patlama bağışıklık testi – test seviyesi: 1 kV (sinyal portları) Elektrostatik deşarj bağışıklık testi – test seviyesi: 6 kV (kontak deşarjı) ‘e uygunEN/IEC 61000-4-2 seviye 3 Elektrostatik deşarj bağışıklık testi – test seviyesi: 8 kV (hava deşarjı)
