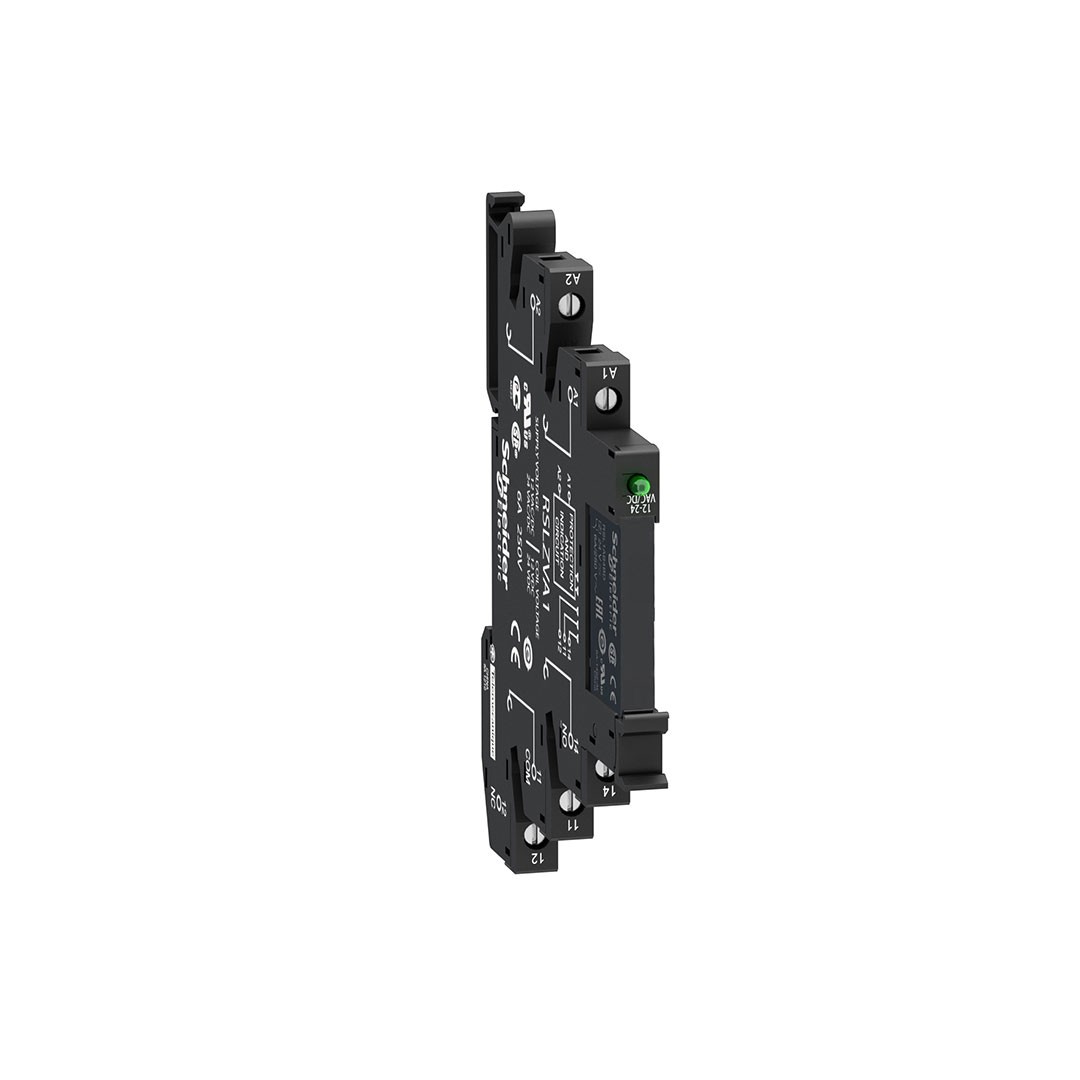

230V Slim Röle

AçıklamaAyrıca LED göstergesi ve koruma devresi sunmaktadır Kutuların boyutunu küçültmeye ve makine güvenilirliğini artırmaya yardımcı olmakta, neredeyse her yere monte edilebilmektedir 6 mm genişliğiyle piyasadaki en ince arayüz rölelerinden biridir ve neredeyse her yere kurulabilir Yüksek kesme kapasitesi veya düşük seviyeli akım uygulama koşulları ile uyumludur Endüstriyel programlanabilir mantık kontrolörlerin (PLC’ler) fonksiyonlarını tamamlamak için donanımla bütünleşik mantıksal otomatik sistemler için çalışabilirlik sunmaktadır LED’li durum göstergesi, hem gündüz hem de gece net bir şekilde sinyal verir.
Teknik ÖzelliklerAnaÜrün serisiHarmony Elektromekanik Rölelerseri adıRSL seriesÜrün Ya da Bileşen TipiSoketli hazır montajlı takılabilir röleröle tipiSlim interface relayKontak İşlemiStandartKontak Tipi ve Düzenleme1 K/Adurum LED’iIlekontrol devresi gerilimi230 V AC/DC[Ithe] klasik muhafazalı termik akım6 A -de -40…55 °CTamamlayıcıSabitleme ModuPlastik sıkıştırma yayıortalama direnç20500 Ohm ag: DC -de 23 °C +/- 10 %[Uimp] nominal darbe dayanım voltajı6 kV ‘e uygunIEC[Ie] nominal çalışma akımı6 A 1 K/A (AC-1/DC-1) ‘e uygunIEC/ULminimum anahtarlama akımı100 mAminimum anahtarlama gerilimi12 V[Ui] nominal yalıtım voltajı250 V ‘e uygunIEC277 V ‘e uyguncULminimum anahtarlama kapasitesi120 mWmaksimum anahtarlama gerilimi277 Vdüşme gerilimi eşiği>= 0,05 Ucyük akımı6 A -de 250 V AC 0,5 mm montaj mesafesielektrik dayanıklılığı60000 çevrim için dirençli yük, 6 A -de 250 V, AC-1maksimum anahtarlama kapasitesi1500 VA150 Wçalışma süresi5 ms sıfırlama12 msterminallerin açıklaması ISO n°1(11-12-14)OC(A1-A2)COW cinsinden ortalama tüketim0,17 W, DCMekanik dayanıklılık10000000 cyclesgüvenlik güvenilirlik verisiB10d = 60000çalışma hızı<= 72000 döngü/saat yüksüz<= 360 döngü/saat düşük yüksıkma torku< 0,5 N.m için M2.5 vida(lar)Kontrol tipiKilitlenebilir test butonu olmadanuyumluluk koduRSLsıfırlama süresi20 mskontak terminali düzenlemesiAyrıbağlantılar - terminallerVida konnektörleri, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçluVida konnektörleri, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) katı kablo uçsuzkoruma kategorisiRT IIIMontaj Desteği35 mm simetrik DIN rayıÇalışma konumuHerhangi bir konumtest seviyeleriSeviye A group mountingcihaz sunumuAçılıbölünemez miktar başına satış10kontak malzemesiGümüş alaşım (AgSnO2)pim biçimiDüz (PCB tipi)Genişlik6,2 mmyükseklik78,6 mmDerinlik95 mmÜrün Ağırlığı0,029 kgOrtamgiriş gerilimi230 V AC/DC (giris gerilimi limiti: 184...264,5 V)dielektrik gücü1000 V AC kontaklar arasında4000 V AC bobin ve kontak arasındaIP koruma derecesiIP40 conforming to IEC 60529çalışma için ortam hava sıcaklığı-40…70 °CStandartlarIEC 61810-1UL 508CSA C22.2 No 14Ürün SertifikalarıGOSTCSAULİşaretlemeCEDepolama Ortam Koşulları-40…85 °Ctitreşim direnci10 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışmayan 10 döngü 'e uygunIEC 60068-2-65 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışan 10 döngü 'e uygunIEC 60068-2-6darbe dayanımı10 gn (süre = 11 ms) için çalışma sırasında 'e uygunIEC 60068-2-275 gn (süre = 11 ms) için çalışmıyor 'e uygunIEC 60068-2-27
