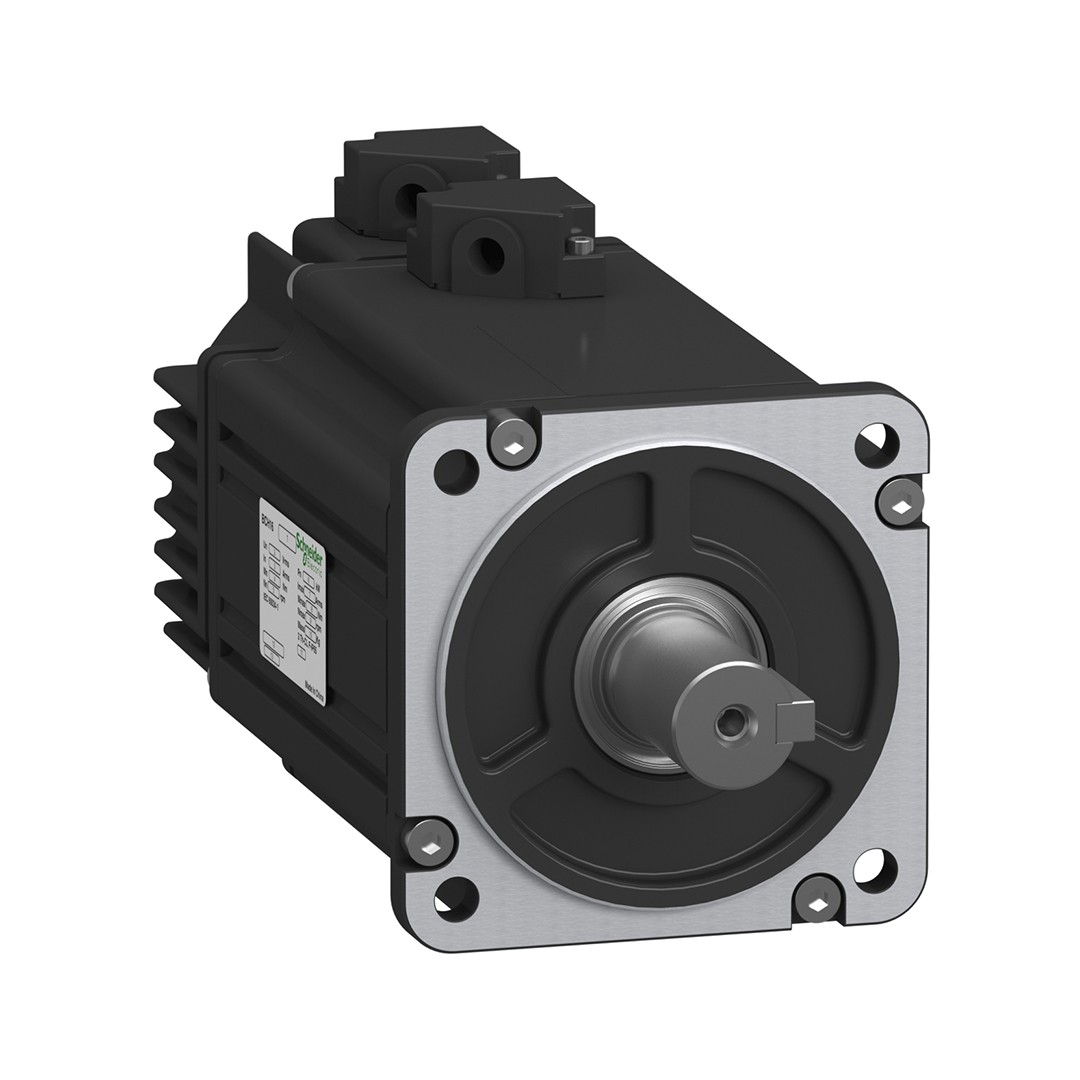

Aralık uyumluluğuKolay Lexium 16Cihazın kısa adıBCH16ürün veya bileşen türüServo motorMaksimum mekanik hız5000 rpm[Us] nominal besleme gerilimi220VAğ faz sayısı3 fazSürekli durma akımı6,8 birSürekli durma torku10,13 A, 220 V, tek fazda LXM16D için 3,18 NmSürekli güç1000WTepe durma torku10,13 A, 220 V, tek fazda LXM16D için 9,55 NmNominal çıkış gücü10,13 A, 220 V, tek fazda LXM16D için 1000 WNominal tork10,13 A, 220 V, tek fazda LXM16D için 3,18 NmNominal hız10,13 A, 220 V, tek fazda LXM16D için 3000 rpmMaksimum akım Irms1,0 kW, 220 V’de LXM16D için 21,9 AMaksimum kalıcı akım21,8 birÜrün uyumluluğuLXM16D hareket servo motorları 1 kW, 220 V, tek fazlı motorMil ucuParalel anahtarİkinci şaftİkinci mil ucu olmadanMil çapı19 mmŞaft uzunluğu22 mmAnahtar genişliği6 mmGeri bildirim türü2500 artımlı kodlayıcıTutma freniOlmadanTutma torku6,5 nmMontaj desteğiAsya standardı flanşMotor flanş boyutu80mmElektriksel bağlantıÜcretsiz kurşunTork sabiti20 °C’de 0,51 Nm/AGeri emf sabiti20 °C’de 31,1 V/krpmRotor ataleti1,24 kg.cm²Stator direnci20 °C’de 0,75 OhmStator endüktansı20 °C’de 4,2 mHStator elektriksel zaman sabiti20 °C’de 5,6 msMaksimum radyal kuvvet Fr3000 rpm’de 343,98 NMaksimum eksenel kuvvet Fa122,3 KSoğutma türüDoğal konveksiyonUzunluk139mmMerkezleme bileziği çapı95mmMerkezleme bileziği derinliği3 mmMontaj deliği sayısı4Montaj delikleri çapı9 mmMontaj deliklerinin daire çapı115mmMesafe mili omuz-flanş50 mmGenişlik100 mmYükseklik153,4 mmDerinlik139mmnet ağırlığı3,8 kilo
