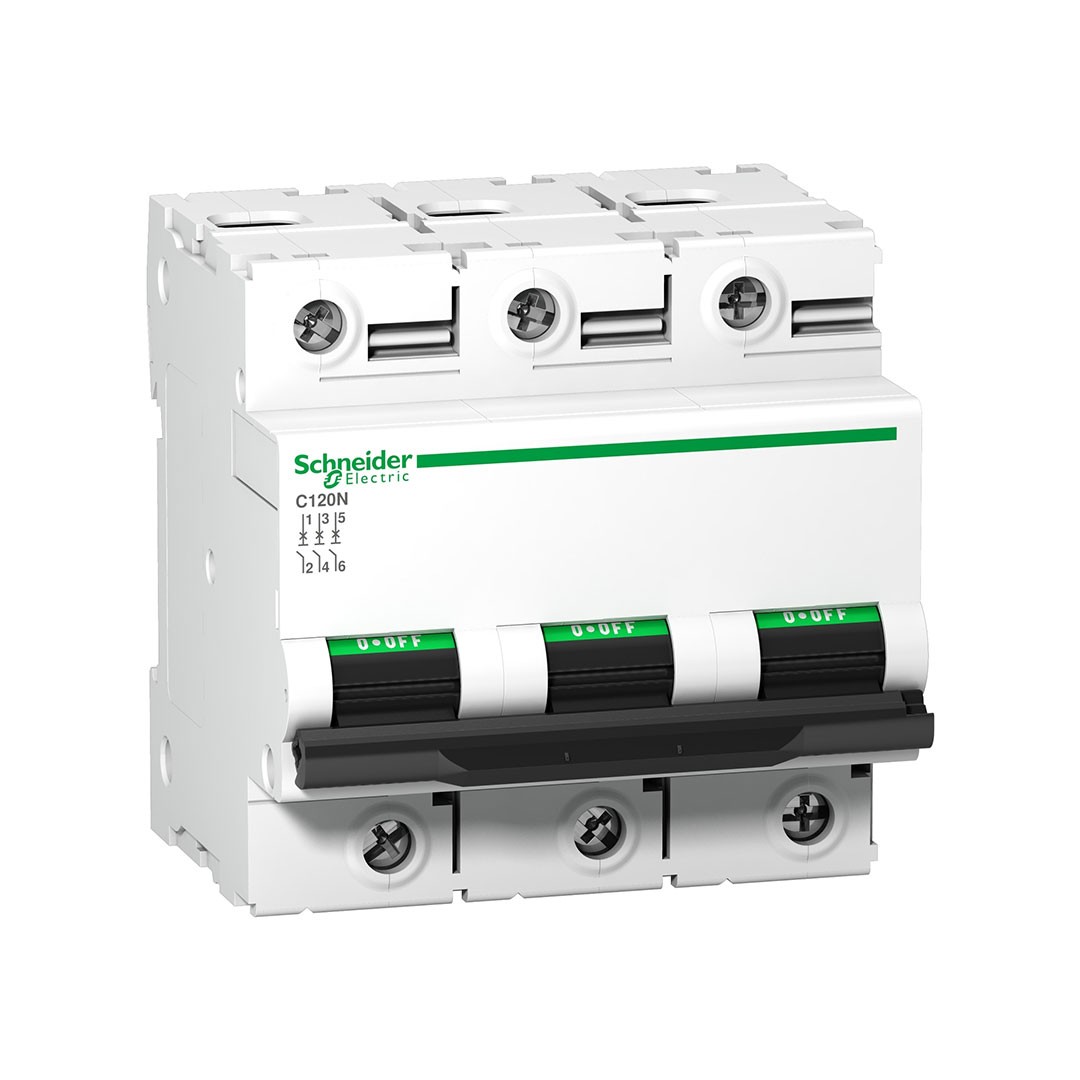

Acti9 C120N 3P 125A, 10kA C eğrisi Otomat

Ürün ÖzellikleriÜretici: Schneider ElectricÜrün Kodu: A9N18369Seri: Acti9 C120N (yüksek performanslı mini devre kesici) Kutup Sayısı: 3P (üç kutup)Nominal Akım (In): 125 A, C karakteristiği (ani aşırı akımda 5–10×In manyetik atma) Teknik ÖzelliklerKesme Kapasitesi:10 000 A Icn @ 230–400 V AC (IEC/EN 60898‑1)Icu değerleri:10 kA @ 380–415 V AC20 kA @ 220–240 V AC6 kA @ 440 V AC10 kA ≤ 375 V DC Manyetik Atma Limiti: Yaklaşık 5–10 × In ± %20 Yalıtım Gerilimi (Ui): 500 V ACDarbe Dayanımı (Uimp): 6 kV Dayanıklılık: Mekanik 20 000 / Elektriksel 5 000 döngü (IEC 60947‑2) Boyutlar & Ağırlık: Genişlik/Yükseklik/Derinlik 81 × 81 × 73 mm; ağırlık ~0,615 kg Bağlantılar: Tunnel terminal: rijit 1–50 mm², esnek 1,5–35 mm²; sıkma torku 3,5 N·mMontaj: 35 mm DIN rayına kolay montaj; ON/OFF gösterge konumu mevcut Koruma & Ortam: IP20; Pollution Degree 3; Overvoltage Category IV; çalışma –25 °C … +70 °C; depolama –40 °C … +85 °C Standart Uyum: EN/IEC 60898‑1 & EN/IEC 60947‑2; izolasyonda kategori A onayı bulunur
