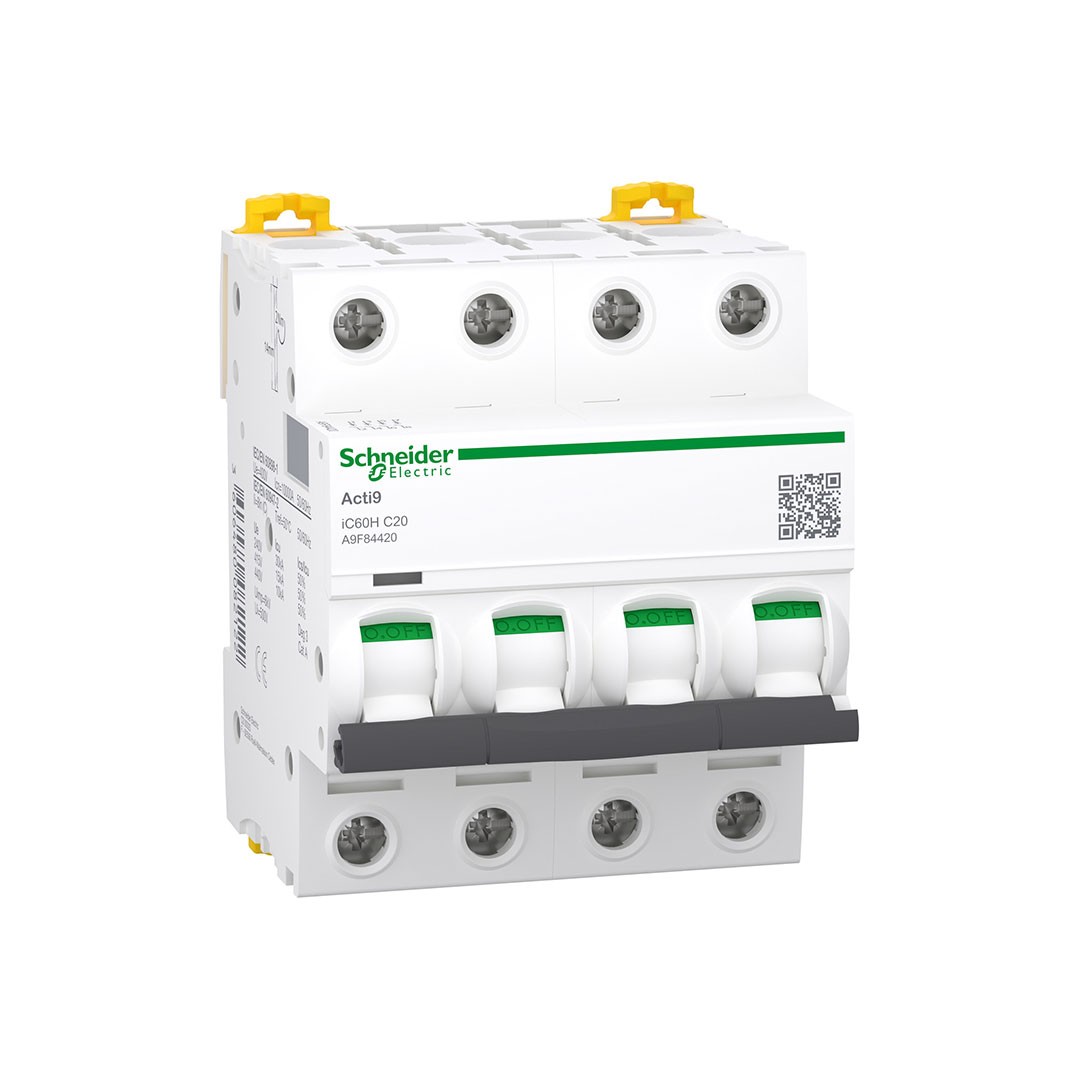

Acti9 iC60H 4P 20A, 10kA C eğrisi Otomat

Ürün ÖzellikleriÜretici: Schneider ElectricÜrün Kodu: A9F84420Seri: Acti9 iC60H (yüksek kesme kapasiteli seri) Kutup Sayısı: 4P (dört korumalı kutup) Nominal Akım: 20 A, C eğrili (5–10×In manyetik atma)Teknik DetaylarKesme Kapasiteleri (Icn / Icu):10 000 A Icn @ 400 V AC (EN/IEC 60898‑1)30 kA Icu @ 220–240 V AC15 kA Icu @ 380–415 V AC10 kA Icu @ 440 V AC42 kA Icu @ 12–60 V AC & 100–133 V AC15 kA Icu @ ≤ 250 V DC Manyetik Atma Eşiği: ~ 8 × In ± 20 % Yalıtım/Darbe Dayanıklılığı: Ui = 500 V AC; Uimp = 6 kV Montaj / Boyutlar / Ağırlık: DIN ray montajlı; 72 mm × 85 mm × 78,5 mm; ≈ 0,50 kg Dayanıklılık: Mekanik: 20 000 döngü; Elektriksel: 10 000 döngü Bağlantı Bilgileri:Rijit kablo: 1…25 mm²; Esnek kablo: 1…16 mm²; tork: 2 N·m; üst/alt montaj destekli Çalışma / Koruma Şartları: IP20; Pollution Degree 3; Overvoltage Category IV; çalışma: –35 °C … +70 °C; depolama: –40 °C … +85 °C Uyumlu Standartlar: EN/IEC 60898‑1, EN/IEC 60947‑2; Category A izolasyonlu kullanım için uygun
