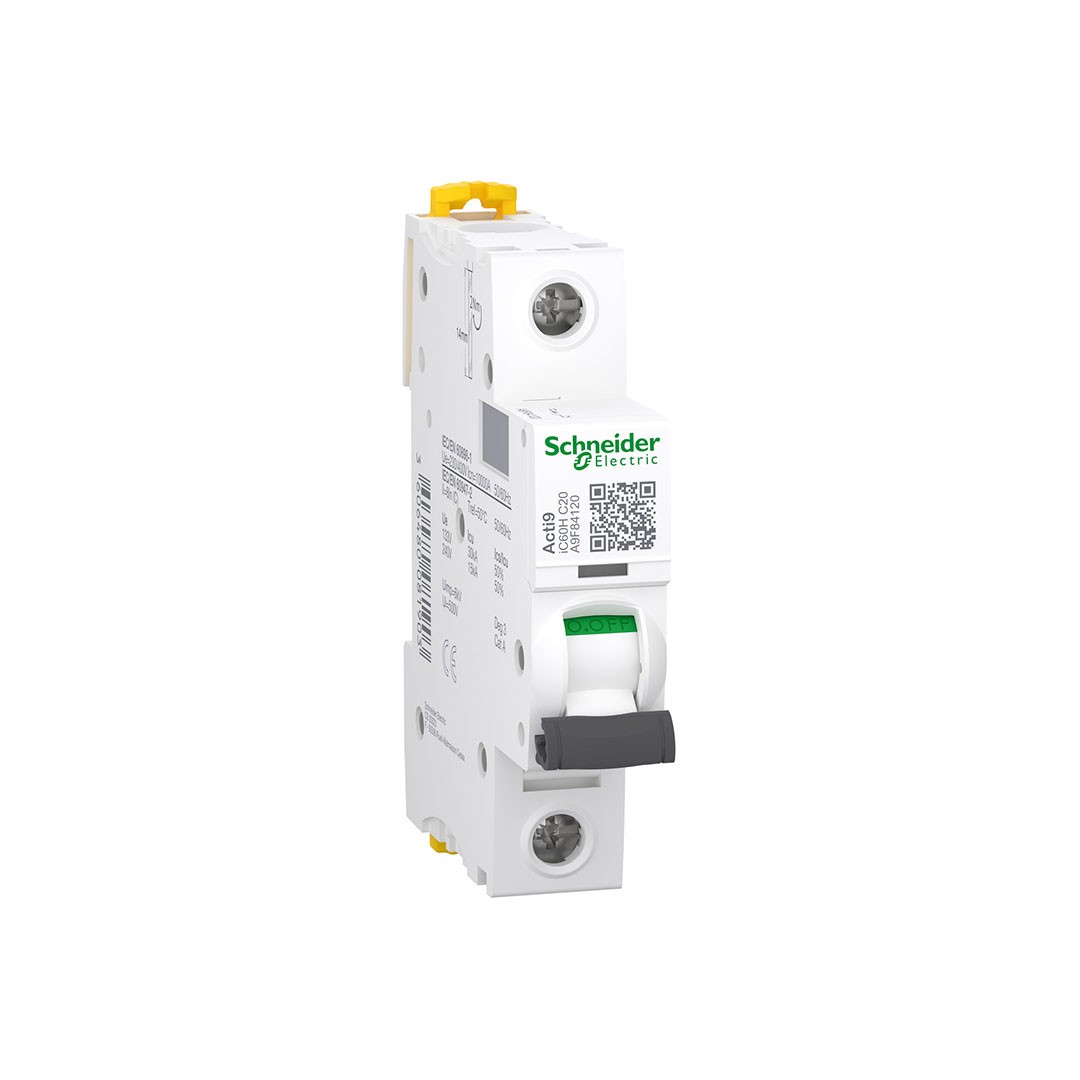

Ürün ÖzellikleriÜretici: Schneider ElectricÜrün Kodu: A9F84120Seri: Acti9 iC60H (yüksek kesme kapasiteli iC60 serisi) Kutup Sayısı: 1P (tek kutup, tek faz koruması) Nominal Akım: 20 A, C eğrili (ani aşırı akımlar için 5–10×In manyetik tetikleme)Teknik DetaylarKesme Kapasitesi:Icn: 10 000 A @ 230 V AC (IEC/EN 60898‑1)Icu: 15 kA @ 220–240 V AC (IEC/EN 60947‑2)Ek olarak: AC 12–60 V → 21 kA; DC 12–60 V → 20 kA gibi yüksek kapasiteler desteklenir Yalıtım / Darbeye Dayanıklılık: Ui = 500 V AC; Uimp = 6 kV Manyetik Atma Limiti: Yaklaşık 8 × In ± 20 % Ömür: 20 000 mekanik döngü / 10 000 elektriksel döngü Boyutlar / Ağırlık:Genişlik: 18 mm, Yükseklik: 85 mm, Derinlik: 78,5 mmAğırlık: ~ 0,215 kg Bağlantı Bilgileri:DIN ray montajlı, üst veya alt tánırlama bağlantılarıRijit kablo: 1–25 mm² | Esnek kablo: 1–16 mm² | Sıkma torku: 2 N·m Koruma & Çevre Şartları:IP20; Overvoltage Category IV; Pollution Degree 3Çalışma sıcaklığı: –35 °C … +70 °C; depolama: –40 °C … +85 °C Uyumlu Standartlar: EN/IEC 60898‑1 & EN/IEC 60947‑2; şahsi izolesiyle Category A izolasyon sağlar
