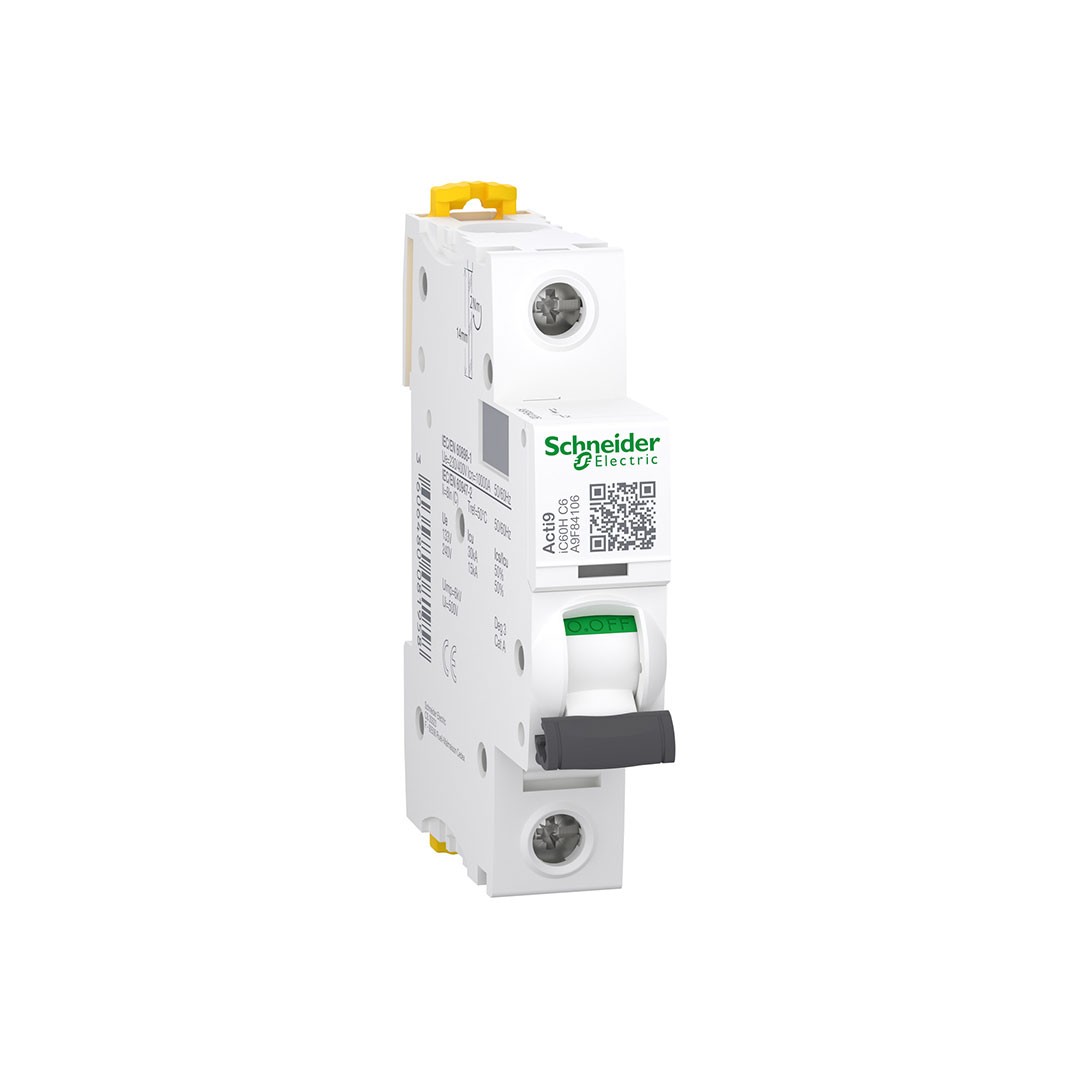

Acti9 iC60H 1P 6A, 10kA C eğrisi Otomat

Ürün ÖzellikleriÜretici: Schneider ElectricÜrün Kodu: A9F84106Seri: Acti9 iC60HKutup Sayısı: 1P (tek kutup)Nominal Akım: 6 ATepki Eğrisi: C tipi (5–10×In manyetik atma) Termik‑manyetik koruma, çift tünel terminal, VisiTrip arıza göstergeli güvenlik sistemiTeknik BilgilerKesme Kapasitesi:10 000 A (Icn) @ 230 V AC (IEC 60898‑1)15 kA (Icu) @ 220–240 V AC (IEC 60947‑2)Ek olarak: 42 kA @ 12–60 V AC, 30 kA @ 100–133 V AC, 20 kA @ 12–60 V DC, vs. Yalıtım Gerilimi (Ui): 500 V AC; Darbe Dayanıklılığı (Uimp): 6 kV Manyetik Atma Eşiği: Yaklaşık 8 × In ± 20 % Boyutlar & Ağırlık: Genişlik = 18 mm, yükseklik = 85 mm, derinlik = 78,5 mm; net ağırlık ≈ 0,215 kg Dayanıklılık: 20 000 mekanik döngü / 10 000 elektriksel döngü Bağlantı: Rijit kablo: 1–25 mm²; Esnek kablo: 1–16 mm²; sıkma torku ≈ 2 N·m (Üst/alt terminaller uygun) Montaj: DIN ray montajlı, üst veya alt bileşenlerle uygulanabilir Koruma & Çevresel: IP20 koruma sınıfı (kabin içinde IP40); Pollution Degree 3; Overvoltage Category IV; çalışma –35 °C … +70 °C; depolama –40 °C … +85 °C Standart Uyumluluk: IEC/EN 60898‑1 & IEC/EN 60947‑2; Category A izolasyon destekli
