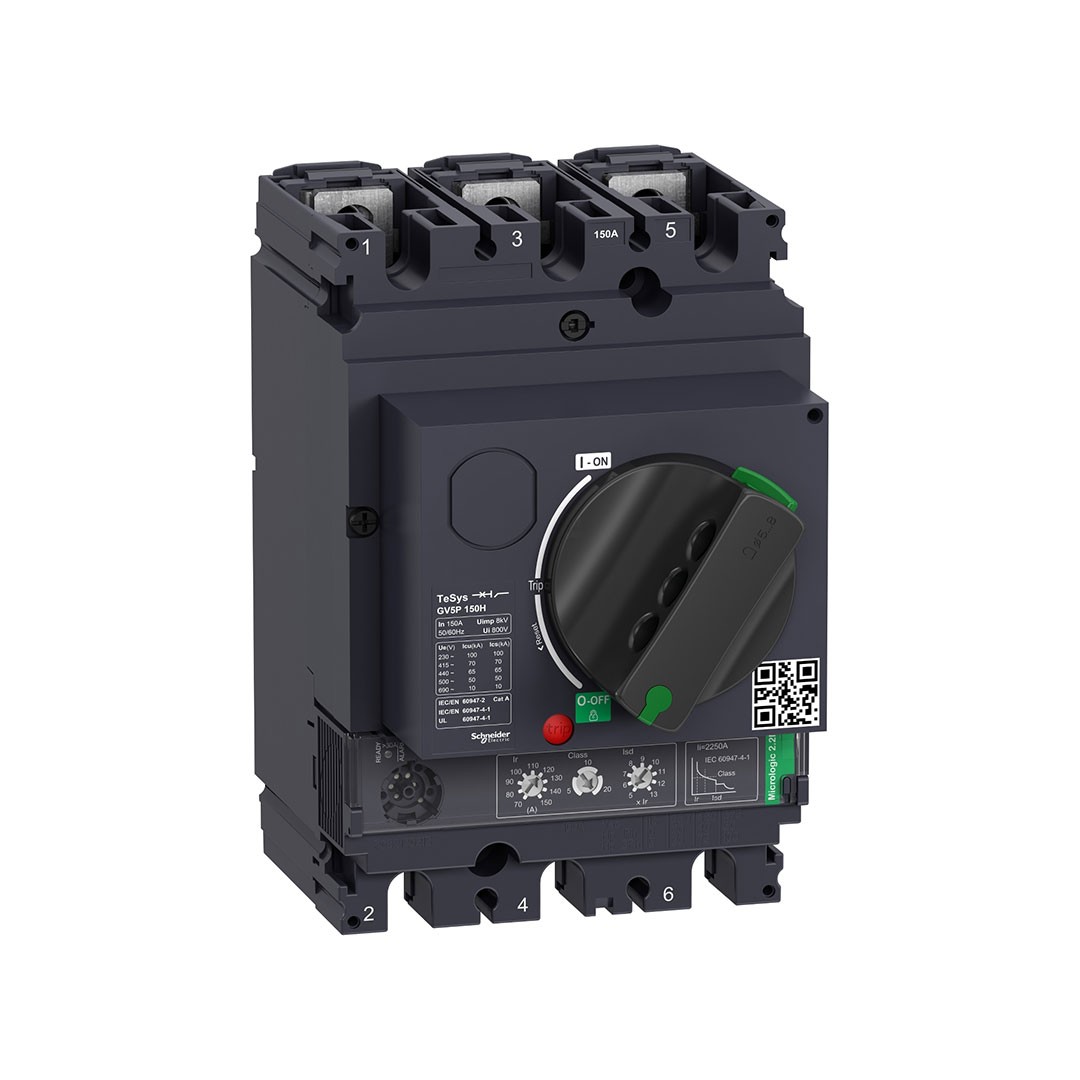

TeSys GV5 Motor Devre Kesici Termik Many. 150A 70kA

Ürün serisiTeSys GV5seriTeSysÜrün grubuGV5Pürün adıTeSys GV5TeSys GigaÜrün ya da bileşen tipiMotor devre kesicisicihaz uygulaması                                                                      Motor korumasıaçma birimi teknolojisiElektronikKutup tanımı3Pkullanım kategorisiKategori A ‘e uygunIEC 60947-2motor gücü kW55…75 kW -de 400/415 V AC 50/60 Hz75…90 kW -de 500 V AC 50/60 Hz90…110 kW -de 660/690 V AC 50/60 Hzkesme kapasitesi                                                                      70 kA Icu -de 400/415 V AC 50/60 Hz ‘e uygunIEC 60947-250 kA Icu -de 500 V AC 50/60 Hz ‘e uygunIEC 60947-210 kA Icu -de 660/690 V AC 50/60 Hz ‘e uygunIEC 60947-2[Ics] nominal hizmet kısa devre kesme kapasitesi100 % -de 400/415 V AC 50/60 Hz ‘e uygunIEC 60947-2100 % -de 500 V AC 50/60 Hz ‘e uygunIEC 60947-2100 % -de 660/690 V AC 50/60 Hz ‘e uygunIEC 60947-2Kontrol tipiDoğrudan döner kol[In] nominal akım150 A -de 65 °Cmanyetik açma akımı2250 A[Ue] nominal çalışma voltajı690 V AC 50/60 Hz[Ui] nominal yalıtım voltajı800 V AC 50/60 Hz ‘e uygunIEC 60947-2[Ith] klasik açık hava termik akımı150 A ‘e uygunIEC 60947-4-1[Uimp] nominal darbe dayanım voltajı8 kVkutup başına güç dağılımı9,2 WMekanik dayanıklılık40000 cycleselektrik dayanıklılığı20000 cycles için AC-3 -de 400/415 V Inmaksimum çalışma oranı25 cyc/hnominal görevSüreklibağlantı aralığı35 mm ayırıcılar olmadanbağlantılar – terminallerÇubuklarPabuçlarsıkma torku15 N.m M8mekanik dayanıklılıkTitreşimler: +/- 1 mm 2…13,2 Hz ‘e uygunIEC 60068-2-6Titreşimler: 0.7 gn 13,2…100 Hz ‘e uygunIEC 60068-2-6faz arızası hassasiyetiEvet ‘e uygunIEC 60947-4-1Yükseklik161 mmGenişlik105 mmDerinlik155 mmÜrün ağırlığı2,4 kgrenkAntrasit (RAL 7016)yalıtıma uygunlukEvet ‘e uygunEN/IEC 60947-2
