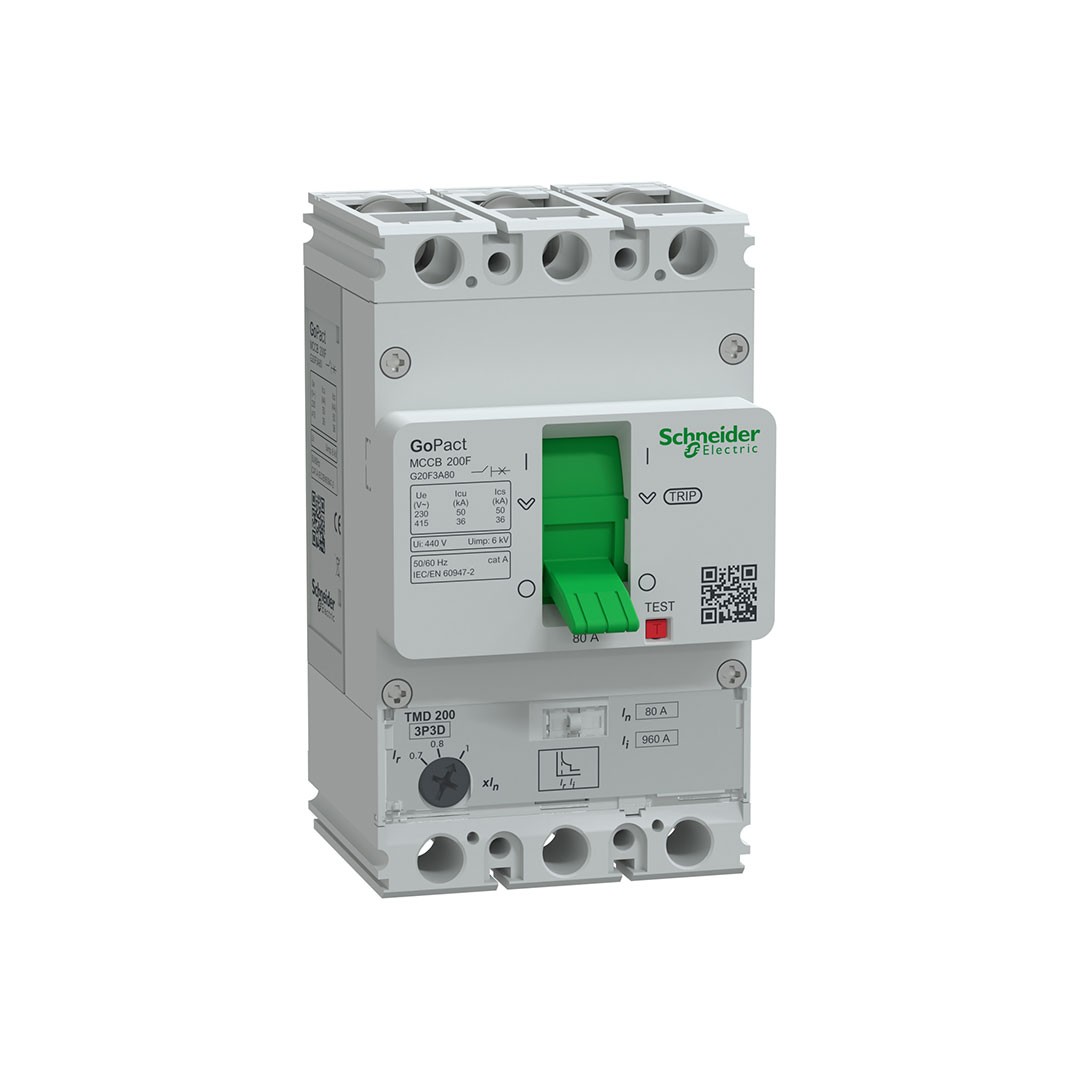

Ürün serisiGoPact MCCBÜrün Ya da Bileşen TipiDevre kesiciÜrün AdıGoPact MCCB 200Cihaz UygulamasıDağıtımKutup Tanımı3Pkorumalı kutup açıklaması3d[In] nominal akım80 A -de 40 °C[Ue] nominal çalışma voltajı415 V AC 50/60 Hz ‘e uygunEN/IEC 60947-2yalıtıma uygunlukEvet ‘e uygunEN/IEC 60947-2kullanım kategorisiKategori A[Icu] rated ultimate short-circuit breaking capacity36 kA Icu -de 380/415 V AC 50/60 Hz ‘e uygunEN/IEC 60947-250 kA Icu -de 220/230 V AC 50/60 Hz ‘e uygunEN/IEC 60947-2Performans seviyesiF 36 kA 380/415 V ACAçma Birimi AdıTM-Daçma birimi teknolojisiTermik ManyetikAçma Birimi Koruma FonksiyonlarıLIKontrol tipiGeçişCircuit breaker mounting mode Sabit[Ui] nominal yalıtım voltajı440 V AC ‘e uygunEN/IEC 60947-2[Uimp] nominal darbe dayanım voltajı6 kV ‘e uygunEN/IEC 60947-2[Ics] rated service short-circuit breaking capacity36 kA -de 380/415 V AC 50/60 Hz ‘e uygunEN/IEC 60947-250 kA -de 220/230 V AC 50/60 Hz ‘e uygunEN/IEC 60947-2Mekanik dayanıklılık30000 cycleselektrik dayanıklılığı8000 cycles -de 415 V Inkutup başına güç dağılımı16 WMontaj DesteğiArka plakamontaj konumuYatay ve dikeySırtında düzüst bağlantıÖnaşağı bağlantıÖnConnection terminalsvidalı terminallerbağlantı aralığı25 mmkoruma tipiL : for aşırı yük koruma (termik)I : for kısa devre koruması (manyetik)açma birimi derecesi80 A -de 40 °CLong-time pick-up adjustment type Ir (thermal protection)Ayarlanabilir[Ir] long-time protection pick-up adjustment range0,7…1 x InLong-time protection delay adjustment type trSabitInstantaneous protection pick-up adjustment type IiSabit[Ii] instantaneous protection pick-up adjustment range 12 x InWidth (W)75 mmHeight (H)130 mmDepth (D)60 mmÜrün Ağırlığı0,9 kgrenkGri (RAL 7035)
