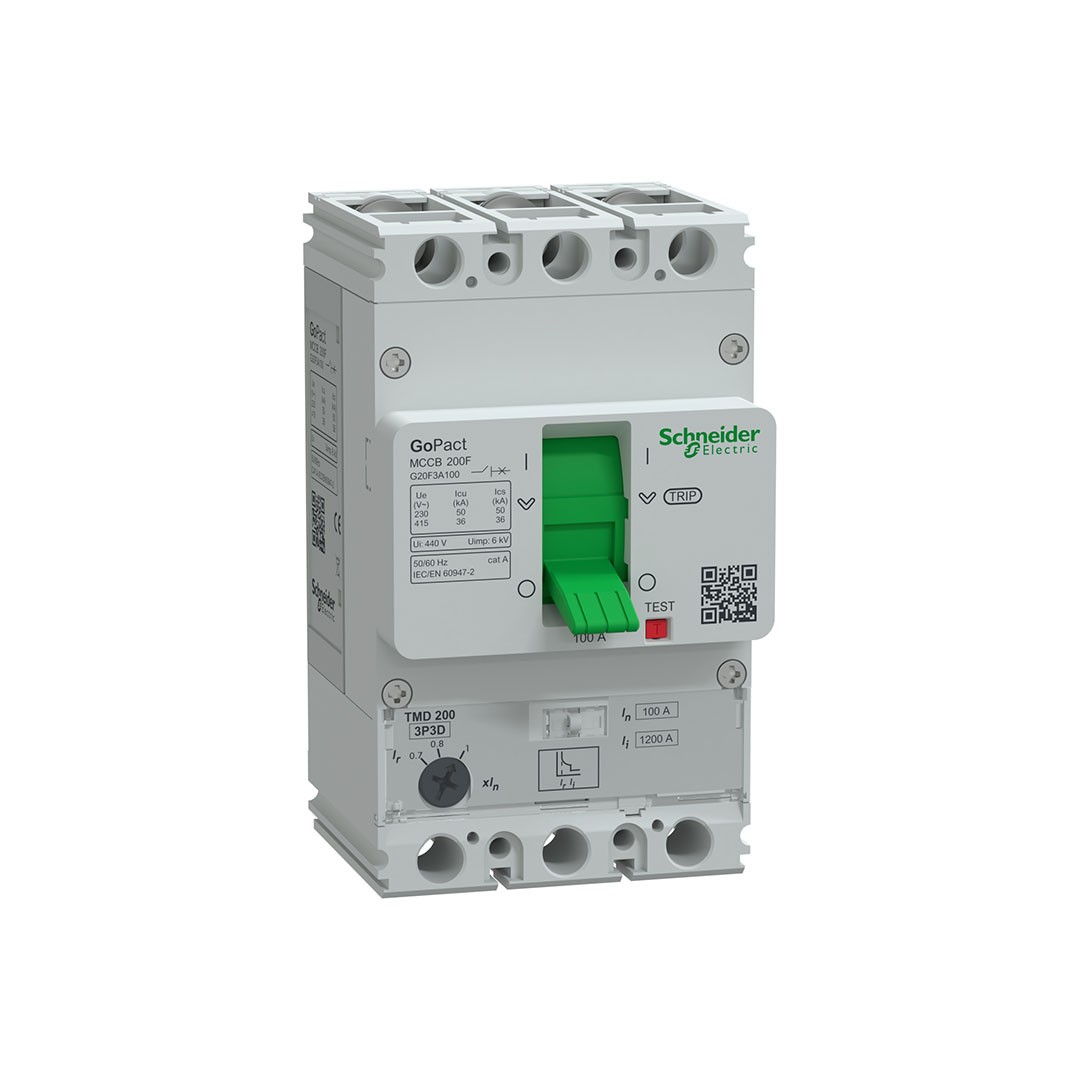

Teknik ÖzelliklerSeri: GoPact MCCB 200Model: G20F3A100 (3P / 3D) – 3 faz + nötr korumalıNominal Akım (In): 100 A @ 40 °C; Termik Ayar Aralığı: 0,7…1 × In (70 A–100 A)Trip Ünitesi: TMD – ayarlanabilir termal plus sabit manyetik koruma; manyetik kesme ≈ 12 × In (≈ 1200 A) Koparma Kapasitesi (Icu): 36 kA @ 380/415 V AC (F seviyesi); 50 kA @ 220/230 V AC; servis kesme (Ics) aynı değerlerde Nominal Gerilim (Ue): 415 V AC, 50/60 Hz; Yalıtım Gerilimi (Ui): 440 V AC; Darbe Dayanımı (Uimp): 6 kV Boyutlar & Ağırlık:Genişlik ≈ 75 mm × Yükseklik ≈ 130 mm × Derinlik ≈ 60 mmAğırlık ≈ 0,9 kg; Renk: Gri (RAL 7035) Dayanıklılık: Mekanik ≥ 30 000 döngü; Elektriksel ≥ 8 000 döngü @ In Montaj & Bağlantı:Sabit panel montajı; vida tipi ön bağlantı terminalleriTerminaller arası mesafe ≈ 25 mm; yatay/dikey pozisyon kullanılabilir Standartlar & Sertifikalar: IEC/EN 60947‑1 ve ‑2 sertifikalı; CE uygunluğu; Utilization Category A; IP20 koruma; IEC aşırı gerilim kategorisi III; Pollution Degree 3
