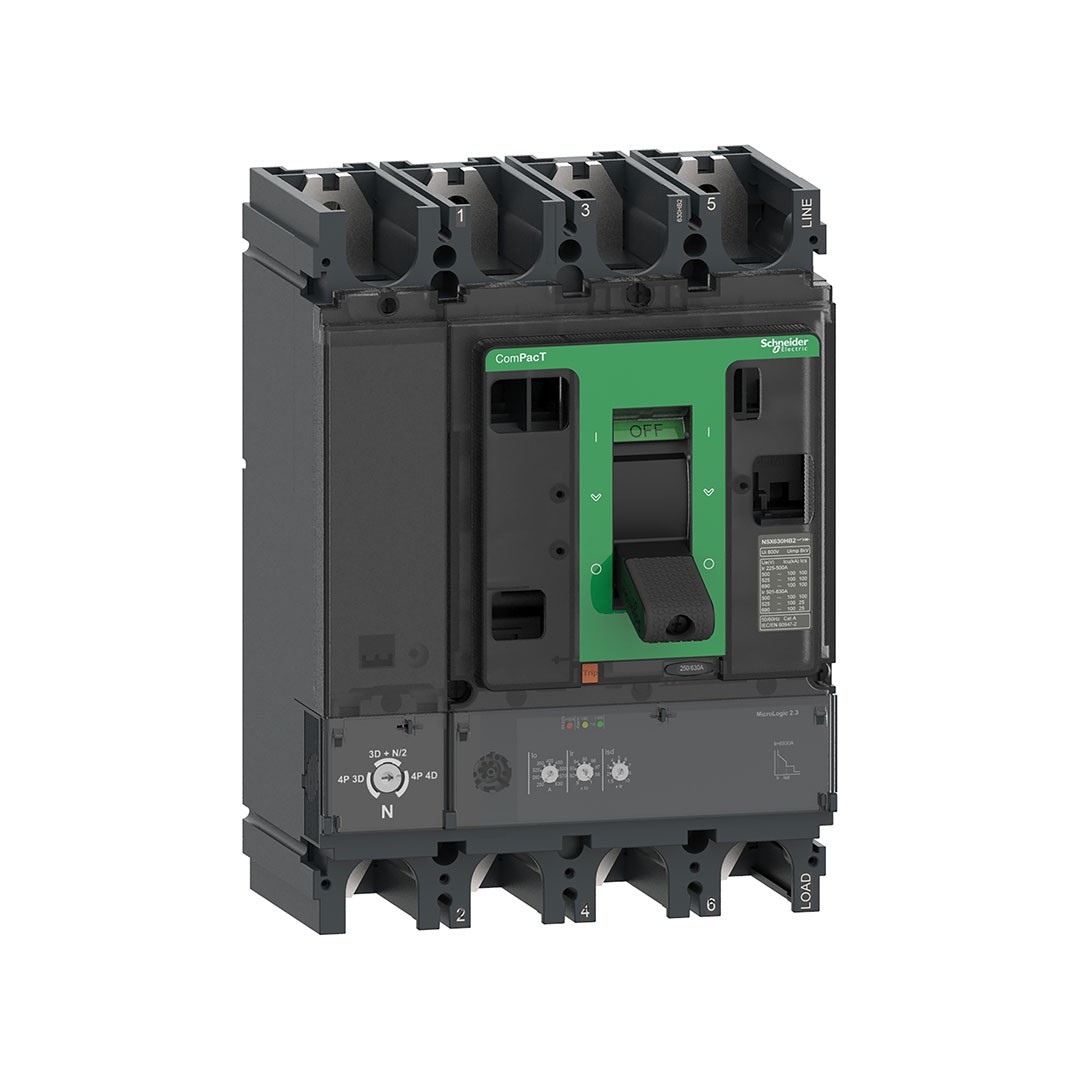

Ürün ÖzellikleriÜretici: Schneider ElectricÜrün Kodu: C63F42D630Seri: ComPacT NSX630F (Yeni Nesil) Kutup Sayısı: 4P (3 faz + nötr korumalı “4D” tipi) Nominal Akım: 630 A (40 °C ortamda) Trip Ünitesi: MicroLogic 2.3 elektronik; ayarlanabilir termik, kısa süreli ve sabit ani manyetik koruma (L‑So‑I fonksiyonları)Teknik DetaylarAnma Gerilimi (Ue): 690 V AC, 50/60 Hz; Yalıtım (Ui): 800 V AC; Darbe Dayanımı (Uimp): 8 kV Kesme Kapasiteleri (Icu / Ics):36 kA @ 380–415 V AC30 kA @ 440 V AC25 kA @ 500 V AC20 kA @ 525 V AC10 kA @ 660–690 V ACKoruma & FonksiyonlarLong‑time (Ir): 250…630 A aralığında 9 ayarlı termikShort‑time (Isd): 1.5…10 × Ir, 9 kademeInstantaneous (Ii): Sabit ≈ 6900 ATermal hafıza: 20 dakikaya kadar öncesi/sonrası veri saklama özelliğiMekanik & DayanıklılıkMekanik Ömür: 15 000 döngüElektriksel Ömür:8 000 döngü @ 440 V In/24 000 @ 440 V In6 000 @ 690 V In/22 000 @ 690 V In Güç Kayıpları: ~39,7 W/pol (630 A akımda) Kontrol Tipi: Toggle (manuel ON/OFF) — sabit montaj, pano arkası bağlantıMontaj Pozisyonu: Hem yatay hem dikey uyumlu tasarımFiziksel ÖzelliklerBoyutlar (G×Y×D): 185 × 255 × 110 mmAğırlık: ≈ 8,13 kg Standartlar & Çevresel BilgilerUyumluluk: EN/IEC 60947‑2; CE, CCC, EAC, Marine sertifikalı; EcoStruxure Power uyumlu ürünKoruma / Dayanıklılık: IP40 iç yapıda; IK07 darbe sınıfı; Pollution Degree 3; Overvoltage Category IIÇalışma Şartları: –25 °C … +70 °C, 0–95 % bağıl nem, 0–2000 m yükseklik (5000 m’e kadar derating ile) AvantajlarGüçlü korunma: 36 kA gibi yüksek kesme kapasitesi ile kritik sistemde güvenli koruma sağlarEsnek koruma parametreleri: MicroLogic 2.3 trip ünitesi ile sistem gereksinimlerine göre hassas yapılandırma sunarDayanıklı yapı: Uzun ömürlü tasarım ile zorlu ortam koşullarında performansKompakt ve sabit montajlı: Modern panolarda yer tasarrufu sağlar, aksesuarlarla kolay entegre olabilir
