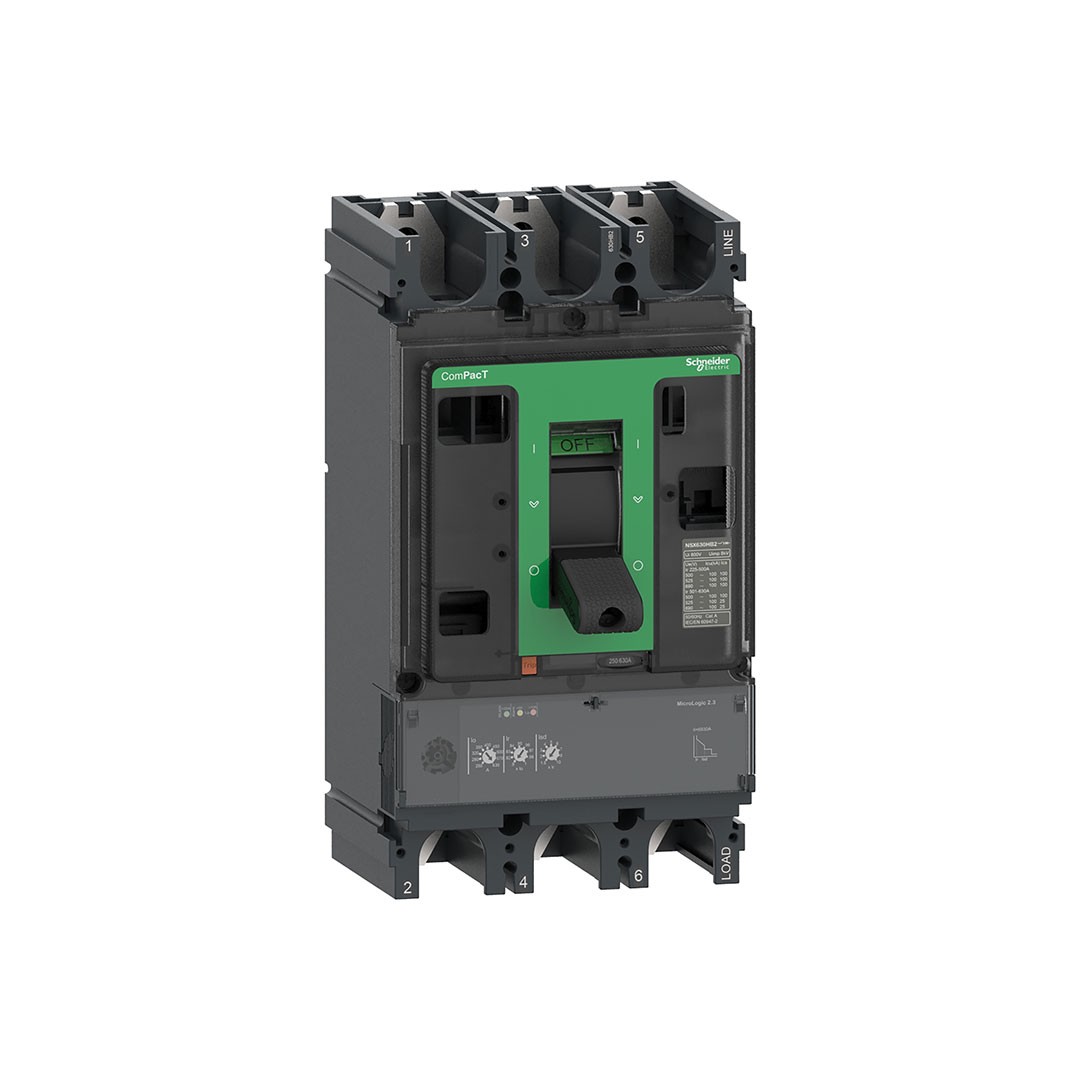

Ürün ÖzellikleriÜretici: Schneider ElectricÜrün Kodu: C63F32D630Seri: ComPacT NSX630F (NSX yeni nesil MCCB)Kutup Sayısı: 3P (“3D” tipi — nötr koruması yok) Nominal Akım: 630 A @ 40 °C Trip Ünitesi: MicroLogic 2.3 elektronik, L‑So‑I fonksiyonlu (termik, kısa süreli, ani manyetik koruma)Teknik DetaylarKesme Kapasiteleri (Icu / Ics):36 kA @ 380–415 V AC30 kA @ 440 V25 kA @ 500 V20 kA @ 525 V10 kA @ 660–690 V AC Nominal Gerilim (Ue): 690 V AC, 50/60 HzYalıtım & Darbe Dayanımı: Ui = 800 V AC, Uimp = 8 kV Trip Koruma Ayarları:Termik (Ir): 250…630 A arası, 9 ayarlıShort‑time (Isd): 1.5…10 × IrInstantaneous (Ii): sabit ≈ 6900 A20 dk termal hafızaToggle manuel kontrol Performans & DayanıklılıkMekanik Ömür: 15.000 döngüElektriksel Ömür:8.000 döngü @ 440 V In/24.000 döngü @ 440 V In6.000 döngü @ 690 V In/22.000 döngü @ 690 V In Güç Kayıpları: ≈ 39,7 W/pol Montaj & Kontrol: Sabit montaj, panel arkası bağlantı; yatay / dikey destekli; toggle tipi Fiziksel ÖzelliklerBoyutlar: 140 × 255 × 110 mmAğırlık: ≈ 6,2 kg Standart & Çevresel UyumStandartlar: IEC/EN 60947‑2; CCC, EAC, Marine sertifikalı ürünKoruma Sınıfı: IP40; IK07 darbe dayanımı; Pollution Degree 3; Overvoltage Category II Çalışma Sıcaklığı: –25…+70 °C; Depolama: –50…+85 °C; Bağıl nem: 0–95 % (yoğuşmasız)İşletme Yüksekliği: 0–2000 m (derating ile up to 5000 m) Avantajlar36 kA yüksek kesme kapasitesi, kritik uygulamalarda güvenli koruma sağlarMicroLogic 2.3 trip ünitesi ile hassas ve esnek koruma ayarları yapılabilirDayanıklı ve uzun ömürlü yapı, zorlu ortam koşullarında bile güven verirKompakt sabit montaj tasarımı, enerji panoları içinde yer tasarrufu sağlar
