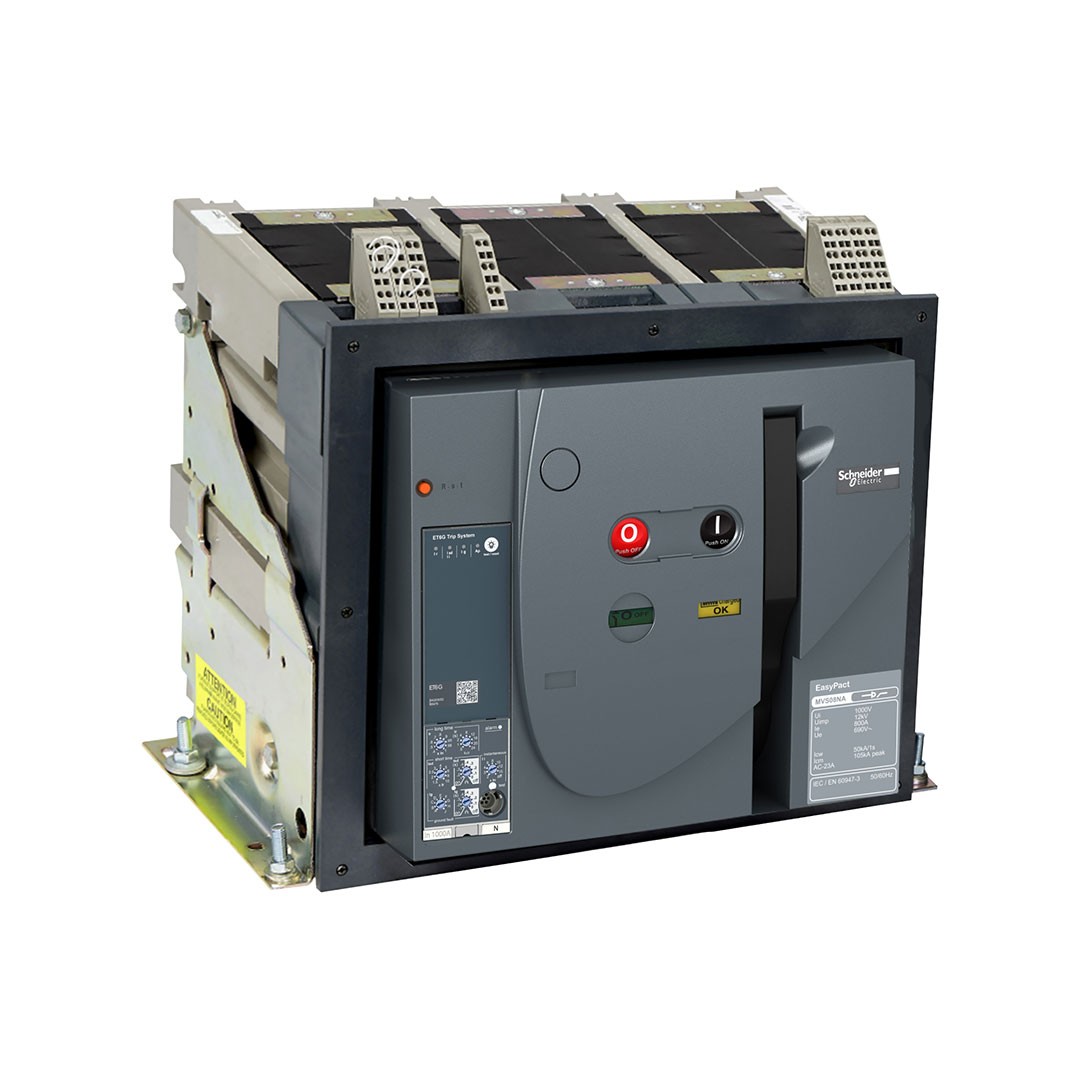

MVS 40 3P ET5

EasyPact MVS40, 4000A’lik bir devre kesicidir. Uygulama 690VAC@50/60Hz için uygundur. Manuel çalıştırma mekanizması (ACB/SD) ve ekranlı temel gezi ünitesi ile. Temel koruma (LSI) sağlar, kesme kapasitesi (Icu) 65kA@220…440V’tur ve tamamlanmış seçicilik Ics=100%Icu’dur. Bu versiyon nesnesi 3 kutuplu sabit montaj modudur. Son ürün IEC60947-2 standardına, kirlilik derecesi 4 seviyesine ise IEC60664-1 standardına uygundur. Kablolar yatay veya dikey besleme ile arkadan bağlanabilir, yuvaların içine opsiyonel aksesuarlar takılabilir. Şasi kilitlemesi bağlı veya bağlı değilken, ayrıca anahtarlı kilit ile OFF pozisyonunda kilitleme. Bu ebat 352mm yükseklik, 422mm genişlik, 297mm derinliktir.
SeriEasyPactÜrün AdıMVS40HÜrün GrubuMVS40HÜrün Ya da Bileşen TipiDevre kesiciCihaz UygulamasıDağıtımKutup Tanımı3Pkorumalı kutup açıklaması3P 3d[In] nominal akım4000 A -de 40 °CŞebeke TipiAC[Ue] nominal çalışma voltajı690 V AC 50/60 Hz ‘e uygunIEC 60947-2derece koduHyalıtıma uygunlukEvet ‘e uygunIEC 60947-2kullanım kategorisiKategori BAçma Birimi AdıET5Saçma birimi teknolojisiElektronikaçma birimi derecesi4000 ATamamlayıcıŞebeke Frekansı50/60 HzKontrol tipiManuel işletimliMontaj TipiSabitMontaj DesteğiTaban plakasıRaybağlantı konumuYatayDikeybağlantının konumuArka[Ui] nominal yalıtım voltajı1000 V AC 50/60 Hz ‘e uygunIEC 60947-2[Uimp] nominal darbe dayanım voltajı12 kV ‘e uygunIEC 60947-2devre kesici CT değeri4000 Akesme kapasitesi65 kA Icu -de 220…440 V AC 50/60 Hz ‘e uygunIEC 60947-2[Ics] nominal hizmet kesme kapasitesi65 kA (Ics) -de 220…440 V AC 50/60 Hz ‘e uygunIEC 60947-250 kA (Ics) -de 690 V AC 50/60 Hz ‘e uygunIEC 60947-2mekanik dayanıklılık20000 cycles (bakım ile) ‘e uygunIEC 60947-210000 cycles (bakım olmadan) ‘e uygunIEC 60947-2elektrik dayanıklılığıKategori B: 5000 cycles 440 V AC 50/60 Hz bakım olmadan ‘e uygunIEC 60947-2Kategori B: 2500 cycles 690 V AC 50/60 Hz bakım olmadan ‘e uygunIEC 60947-2bağlantı aralığı115 mm ayırıcısızkontak konum göstergesiEvet[Icm] nominal kısa devre kapama kapasitesi143 kA (Icm) -de 220…440 V AC 50/60 Hz ‘e uygunIEC 60947-2[Icw] nominal kısa süreli dayanma akımı65 kA (1 sn) -de 220…440 V AC 50/60 Hz ‘e uygunIEC 60947-250 kA (1 sn) -de 690 V AC 50/60 Hz ‘e uygunIEC 60947-250 kA (3 s) -de 440/690 V AC 50/60 Hz ‘e uygunIEC 60947-2Açma Birimi Koruma FonksiyonlarıLSIKoruma TürüKısa süreli kısa devre korumasıAnlık kısa devre korumasıAşırı yük koruma (uzun süreli)hata göstergesiAşırı yükDahili hataKısa devreuzun süreli açma ayar tipi lrAyarlanabilir 9 ayaruzun süreli açma ayar aralığı0,4…1 x Inuzun süreli gecikme ayarı tipiAyarlanabilir 9 ayar[tr] uzun süreli gecikme ayari0,5…24 s -de 6 x Irkısa süreli açma ayarı tipi IsdAyarlanabilir 9 ayar[Isd] kısa süreli açma ayarı aralığı1.5…10 x Irkısa süreli gecikme ayarı tipiAyarlanabilir 5 ayar[tsd] kısa süreli gecikme ayarı aralığı100…400 msanlık açma ayar tipi liAyarlanabilir 9 ayaranlık açma ayar aralığı2…15 x InKapalıalan seçimli kilitleme ZSIIleakım sensör derece aralığı1000/4000 AMaksimum kesme süresi25 msMaksimum kapama yanıt süresi70 msYükseklik352 mmGenişlik422 mmDerinlik297 mmÜrün Ağırlığı60 kg
