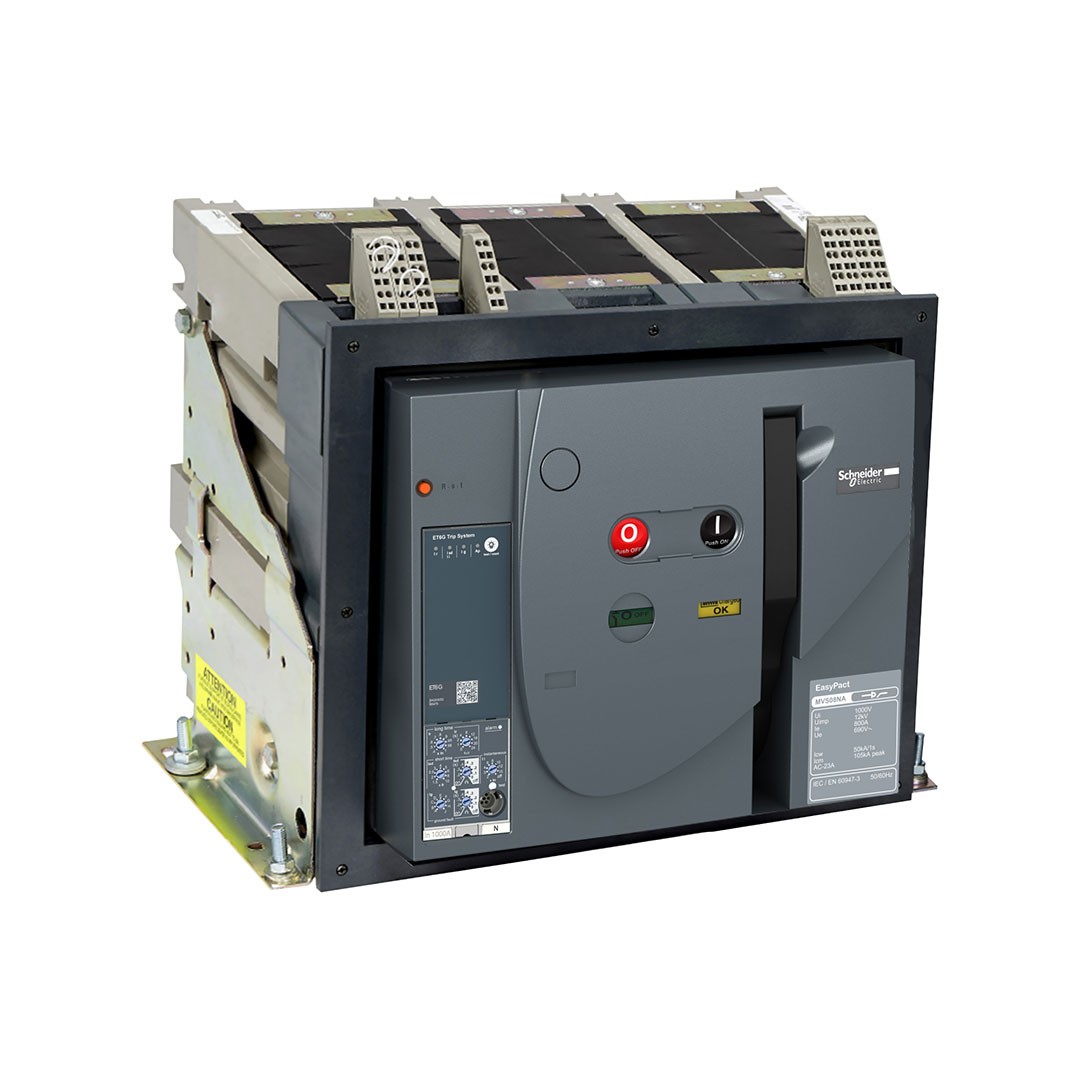

MVS 08 4P ET5

SeriEasyPactÜrün AdıMVS08HÜrün GrubuMVS08HÜrün Ya da Bileşen TipiDevre kesiciCihaz UygulamasıDağıtımKutup Tanımı3Pkorumalı kutup açıklaması                                                  3P 3d[In] nominal akım800 A -de 40 °CŞebeke TipiAC[Ue] nominal çalışma voltajı690 V AC 50/60 Hz ‘e uygunIEC 60947-2derece koduHyalıtıma uygunlukEvet ‘e uygunIEC 60947-2kullanım kategorisiKategori BAçma Birimi AdıET5Saçma birimi teknolojisiElektronikaçma birimi derecesi800 AŞebeke Frekansı50/60 HzKontrol tipiManuel işletimliMontaj TipiSabitMontaj DesteğiRayTaban plakasıbağlantı konumuDikeyYataybağlantının konumuArka[Ui] nominal yalıtım voltajı1000 V AC 50/60 Hz ‘e uygunIEC 60947-2[Uimp] nominal darbe dayanım voltajı                               12 kV ‘e uygunIEC 60947-2devre kesici CT değeri800 Akesme kapasitesi65 kA Icu -de 220…440 V AC 50/60 Hz ‘e uygunIEC 60947-2[Ics] nominal hizmet kesme kapasitesi65 kA (Ics) -de 220…440 V AC 50/60 Hz ‘e uygunIEC 60947-250 kA (Ics) -de 690 V AC 50/60 Hz ‘e uygunIEC 60947-2mekanik dayanıklılık20000 cycles (bakım ile) ‘e uygunIEC 60947-210000 cycles (bakım olmadan) ‘e uygunIEC 60947-2elektrik dayanıklılığıKategori B: 6000 cycles 440 V AC 50/60 Hz bakım olmadan ‘e uygunIEC 60947-2Kategori B: 4000 cycles 690 V AC 50/60 Hz bakım olmadan ‘e uygunIEC 60947-2bağlantı aralığı115 mm ayırıcısızkontak konum göstergesiEvet[Icm] nominal kısa devre kapama kapasitesi143 kA (Icm) -de 220…440 V AC 50/60 Hz ‘e uygunIEC 60947-2[Icw] nominal kısa süreli dayanma akımı65 kA (1 sn) -de 220…440 V AC 50/60 Hz ‘e uygunIEC 60947-250 kA (1 sn) -de 690 V AC 50/60 Hz ‘e uygunIEC 60947-250 kA (3 s) -de 440/690 V AC 50/60 Hz ‘e uygunIEC 60947-2Açma Birimi Koruma FonksiyonlarıLSIKoruma TürüKısa süreli kısa devre korumasıAşırı yük koruma (uzun süreli)Anlık kısa devre korumasıhata göstergesiDahili hataAşırı yükKısa devreuzun süreli açma ayar tipi lrAyarlanabilir 9 ayaruzun süreli açma ayar aralığı0,4…1 x Inuzun süreli gecikme ayarı tipiAyarlanabilir 9 ayar[tr] uzun süreli gecikme ayari0,5…24 s -de 6 x Irkısa süreli açma ayarı tipi IsdAyarlanabilir 9 ayar[Isd] kısa süreli açma ayarı aralığı1.5…10 x Irkısa süreli gecikme ayarı tipiAyarlanabilir 5 ayar[tsd] kısa süreli gecikme ayarı aralığı100…400 msanlık açma ayar tipi liAyarlanabilir 9 ayaranlık açma ayar aralığıKapalı2…15 x Inalan seçimli kilitleme ZSIIleakım sensör derece aralığı400/2000 AMaksimum kesme süresi25 msMaksimum kapama yanıt süresi70 msYükseklik352 mmGenişlik422 mmDerinlik297 mmÜrün Ağırlığı40 kg
