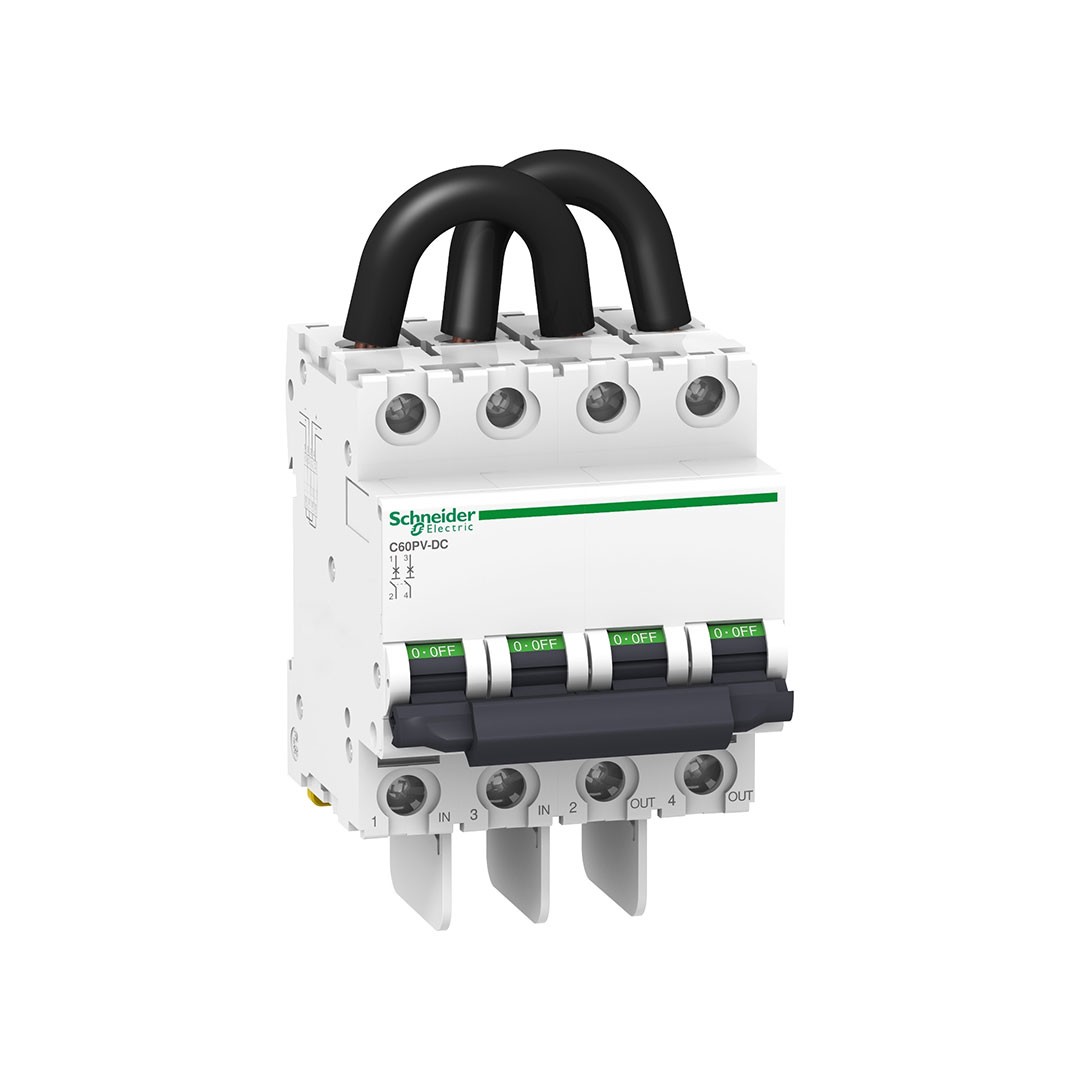

Acti9 C60PV-DC 2P 16A, 1,5kA B Eğrisi Otomat

Ürün serisiC60Ürün Ya da Bileşen Tipi                              Minyatür devre kesiciÜrün GrubuC60PV-DCKutup Tanımı2Pkorumalı kutupların sayısı2Şebeke TipiDCeğim koduBkullanım kategorisiKategori A ‘e uygunEN/IEC 60947-2yalıtıma uygunlukEvet ‘e uygunEN/IEC 60947-2[In] nominal akım16 AVoltaj Düşüşü648 mV 40,5 mOhm 10,4 W 16 A[Ue] nominal çalışma voltajı                      800 V DCmanyetik açma limiti5,5 x Inkesme kapasitesi3 kA Icu -de 650 V DC1,5 kA Icu -de 800 V DC[Ics] nominal hizmet kesme kapasitesi1,5 kA 100 % – 800 V DC3 kA 100 % – 650 V DC[Ui] nominal yalıtım voltajı1000 V DC[Uimp] nominal darbe dayanım voltajı6 kVPolarity sensitivityNo (can protect against bi-directional current)kontak konum göstergesiEvetKontrol tipiGeçişMontaj TipiSabitMontaj Desteği35 mm simetrik DIN rayı9 mm vida adımı8Yükseklik132,7 mmGenişlik72 mmDerinlik77,4 mmÜrün Ağırlığı0,545 kgrenkBeyazMekanik dayanıklılık20000 cycleselektrik dayanıklılığı1500 cycles L/R = 2 msKilitleme seçenekleri tanımıKAPALI konumuna kilitlemebağlantılar – terminallerTünel terminali (aşağı doğru) 1…25 mm² sertTünel terminali (aşağı doğru) 1…16 mm² esnekHazır bağlantılı kablo (yukarı doğru)tel sıyırma uzunluğu14 mmsıkma torku2,5 N.mpazar segmentiKonutKüçük ölçekli işletmeleruyumluluk koduC60PV-DC
