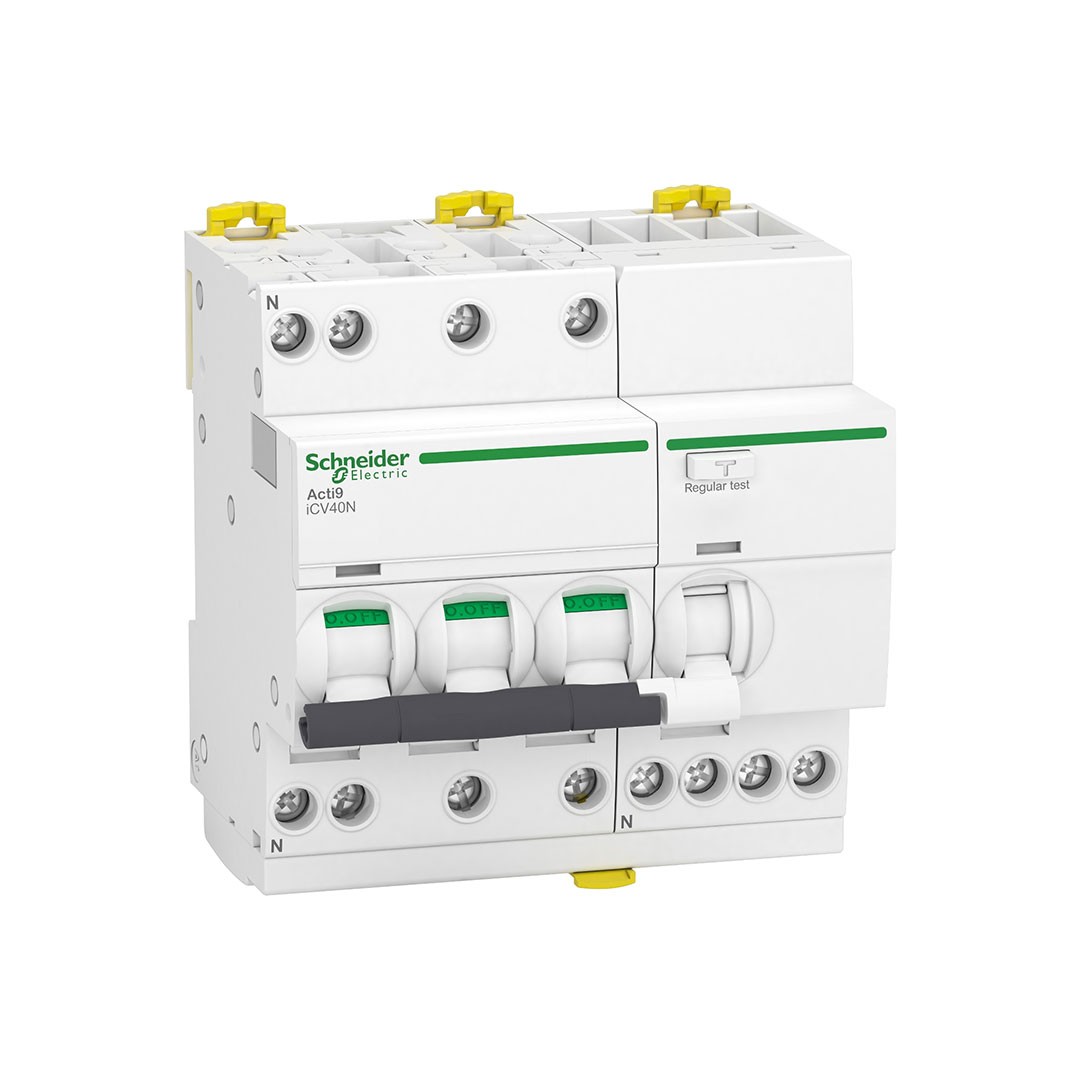

SeriActi 9Ürün AdıActi9 iCV40Ürün Ya da Bileşen Tipi Aşırı akım koruması ile rezidüel akım kesici (RCBO)Ürün GrubuİCV40NCihaz UygulamasıDağıtımKutup Tanımı3P + Nkorumalı kutupların sayısı3nötr konumSol[In] nominal akım32 AŞebeke TipiACŞebeke Frekansı50/60 Hzaçma birimi teknolojisiTermik Manyetikeğim koduCtoprak kaçağı hassasiyeti300 mAyalıtıma uygunlukEvet ‘e uygunEN/IEC 60947-2kalite etiketleriVDEEACsistemde cihazın yeriÇıkış[Ue] nominal çalışma voltajı400 V AC 50/60 Hzmanyetik açma sınırı5…10 x Inrezidüel akım açma teknolojisiGerilim bağımsıztoprak kaçağı koruması zaman gecikmesiAnlıktoprak kaçağı koruma sınıfıAC tipikesme kapasitesi6000 A Icn -de 400 V AC 50/60 Hz ‘e uygunEN/IEC 61009-2-1[Ics] nominal hizmet kesme kapasitesi6000 A 100 % x Icn -de 400 V AC 50/60 Hz ‘e uygunEN/IEC 61009-2-1hominal kesme ve kapama kapasitesiIdm 3000 A -de 400 V AC 50/60 Hz ‘e uygunEN 61009-2-1Idm 500 A -de 400 V AC 50/60 Hz ‘e uygunIEC 61009-2-1sınırlama sınıfı3 ‘e uygunEN/IEC 61009-2-1[Ui] nominal yalıtım voltajı440 V AC 50/60 Hz[Uimp] nominal darbe dayanım voltajı4 kVkontak konum göstergesiEvetKontrol tipiGeçişCihaz üzerii sinyalizasyonAÇIK/KAPALI göstergesiArıza gösterimiMontaj TipiTakılabilirMontaj DesteğiDIN rayıcomb busbar dağıtım bloğu uyumluluğuÜst veya alt: toothbağlantı aralığı18 mm fazlar arasında9 mm faz ve nötr arasında9 mm vida adımı10Yükseklik93 mmGenişlik90 mmDerinlik73 mmÜrün Ağırlığı500 grenkBeyazMekanik dayanıklılık20000 cycleselektrik dayanıklılığı10000 cyclesKilitleme seçenekleri tanımıKilitleme cihazıMühürlenebilirbağlantılar – terminallerTünel tipi terminaller üst veya alt1…16 mm² sertTünel tipi terminaller üst veya alt1…10 mm² esnektel sıyırma uzunluğu14 mm for üst veya alt connectionsıkma torku2 N.m üst veya alttoprak kaçağı korumasıEntegre
