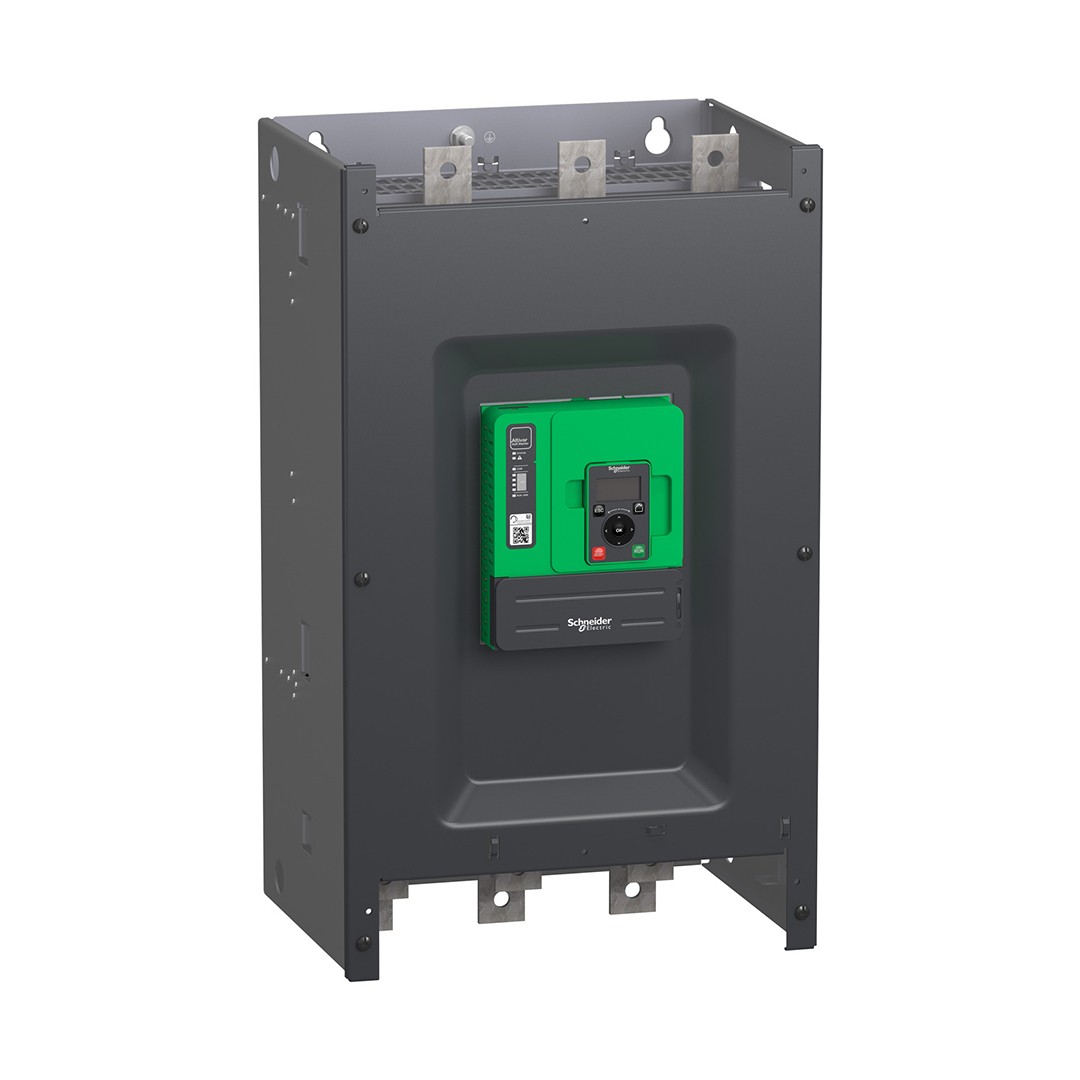

ALTISTART Yumuşak Yolverici – ATS480 – 480A/208-690V

Ürün serisi:Altivar Soft Starter ATS480Ürün ya da bileşen tipi:Yumuşak yolvericiÜrün varış yeri:Asenkron motorlarÜrün grubu:ATS480Fazların ağ sayısı:3 fazKullanım kategorisi:AC-3AAC-53AUE güç kaynağı voltajı:208…690 V – 15…10 %Güç kaynağı frekansı:50…60 Hz – 20…20 %[Ie] nominal çalışma akımı:Normal görev: 480,0 A 40 °C)Rated current in heavy duty:410,0 A at 40 °C için heavy dutyIP koruma derecesi:IP00Motor gücü kW:132,0 kW -de 230 V motor besleme hattında normal şart110,0 kW -de 230 V motor besleme hattında Ağır şart250,0 kW -de 400 V motor besleme hattında normal şart220,0 kW -de 400 V motor besleme hattında Ağır şart250,0 kW -de 440 V motor besleme hattında normal şart220,0 kW -de 440 V motor besleme hattında Ağır şart315,0 kW -de 500 V motor besleme hattında normal şart250,0 kW -de 500 V motor besleme hattında Ağır şart315,0 kW -de 525 V motor besleme hattında normal şart250,0 kW -de 525 V motor besleme hattında Ağır şart400,0 kW -de 660 V motor besleme hattında normal şart355,0 kW -de 660 V motor besleme hattında Ağır şart500,0 kW -de 690 V motor besleme hattında normal şart400,0 kW -de 690 V motor besleme hattında Ağır şart250,0 kW -de 230 V motor delta terminallerine normal şart220,0 kW -de 230 V motor delta terminallerine Ağır şart355,0 kW -de 400 V motor delta terminallerine normal şart315,0 kW -de 400 V motor delta terminallerine Ağır şartMotor gücü hp:150,0 hp -de 208 V normal şart125,0 hp -de 208 V Ağır şart150,0 hp -de 230 V Ağır şart350,0 hp -de 460 V normal şart300,0 hp -de 460 V Ağır şart400,0 hp -de 575 V normal şart350,0 hp -de 575 V Ağır şartSeçenek kartı:Iletişim modülü için Profibus DP V1Iletişim modülü için ProfinetIletişim modülü için Modbus TCP/EtherNet/IPIletişim modülü için CANopen daisy zinciriIletişim modülü için CANopen Sub-DIletişim modülü için CANopen açık stilTamamlayıcı ÖzelliklerCihaz bağlantısı:Motor besleme hattındaMotor delta terminallerine[ABD] Kontrol devresi voltajı:110…230 V AC 50/60 Hz – 15…10 %Görünen güç:0,125 kVAMotor Termal Koruma Sınıfı:Class 10EKoruma tipi:Faz hatası: hatEntegre termal koruma: motorTermal koruma: yolvericiCurrent overload: motorUnderload: motorExcessive starting time, locked rotor: motorMotor phase loss: motorHat besleme faz kaybı: hatHat besleme faz kaybı: motorTermal koruma: motor(5 x yani maksimum) akım sınırlayıcı %:150…700 %[In] Rated current pwr loss specifctn:480,0 AGüç kaybı statik akım bağımsız:25,0 WCihaz başına güç kaybı akım bağımlı:1366,0 WStandartlar:EN/IEC 60947-4-2UL 60947-4-2IEC 60664-1Ürün sertifikaları:CECULusCCCUKCARCMEACDNVABSBVCCSİşaretleme:CECCCUKCAEACRCMCULusKontrol devresi gerilimi:24 V DCDijital giriş sayısı:4Giriş uyumluluğu:STOP: Dijital giriş seviye 1 PLC ‘e uygunEN/IEC 61131-2RUN: Dijital giriş seviye 1 PLC ‘e uygunEN/IEC 61131-2DI3: Dijital giriş seviye 1 PLC ‘e uygunEN/IEC 61131-2DI4: Dijital giriş seviye 1 PLC ‘e uygunEN/IEC 61131-2Dijital giriş lojiği:Programlanabilir dijital giriş 0 durumunda:
