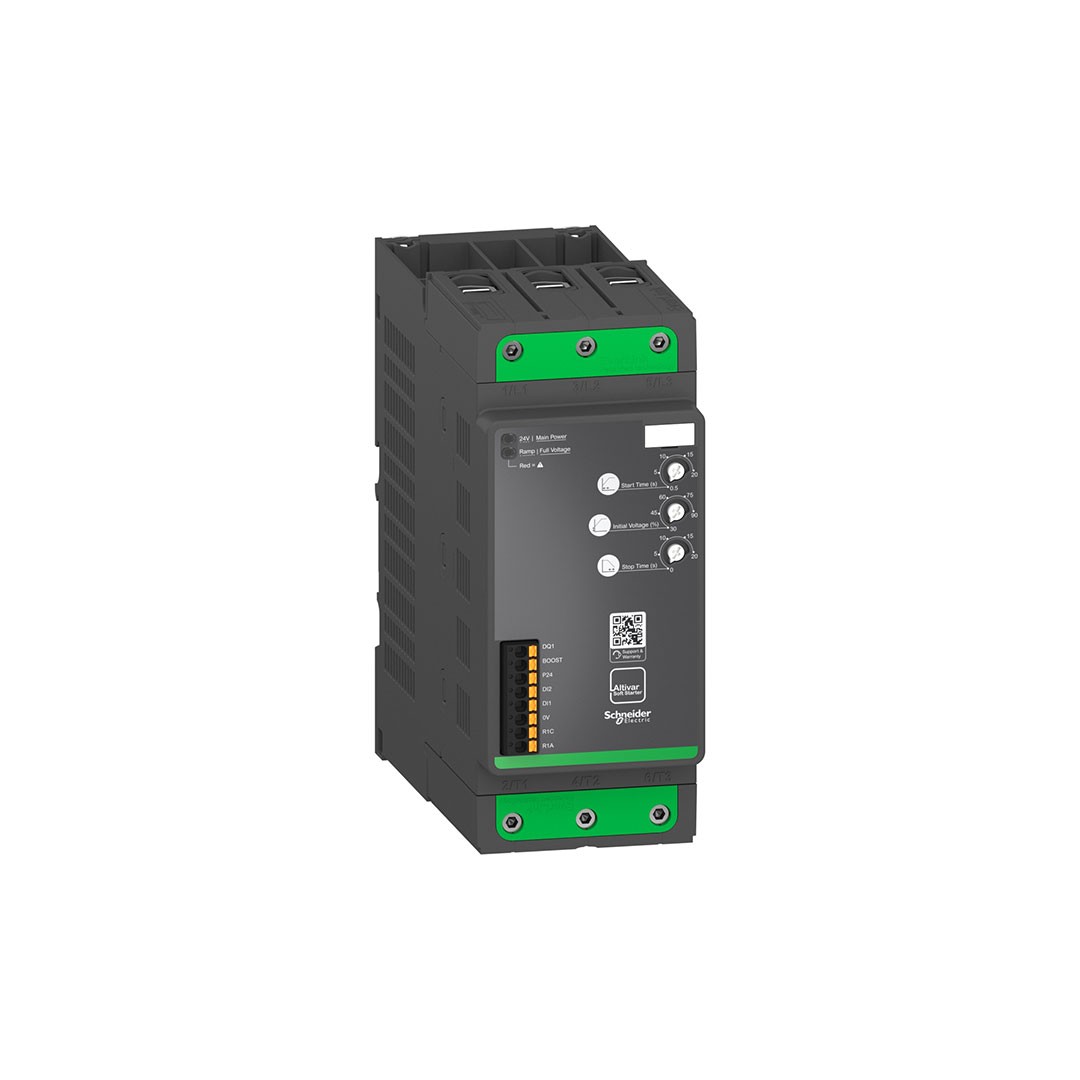

Ürün serisiAltivar Soft Starter ATS130Ürün Ya da Bileşen TipiYumuşak yolvericiürün varış yeriAsenkron motorlarürüne özel uygulamaBasit makineÜrün GrubuATS130Fazların Ağ Sayısı3 fazkullanım kategorisi AC-53AUe power supply voltage200…480 V % – 15…10power supply frequency50…60 Hz +/- 5 Hz[Ie] nominal çalışma akımı105 A in line 40 °C)Service factor at Ie100Eğitim faaliyetiYanlışIP Koruma DerecesiIP20motor gücü kW30 kW -de 230 V normal şart55 kW -de 400 V normal şart55 kW -de 440 V normal şartmotor gücü hp30 hp -de 200 V normal şart30 hp -de 208 V normal şart40 hp -de 230 V normal şart75 hp -de 460 V normal şart75 hp -de 480 V normal şartOverload current profile300 % Ie for 5 syüklü faktör70 %Operating cycles/hour10 cyc/hMinimum motor current 20 % Iecihaz bağlantısıIn line[Us] control circuit voltage24 V DC +/- 10 %Control power21.6 W starting and stopping3 W steady stateEntegre motor aşırı yük korumasıYanlışkoruma tipiFaz hatası: mainsTermal koruma: yolvericiBypass error: yolvericiControl voltage Us: yolverici[In] Rated current pwr loss specifctn105 AGüç kaybı statik akımı bağımsız3 WAygıt başına güç kaybı akıma bağlı27 WPower loss during starting703 W 300 % IeStandartlarEN/IEC 60947-4-2UL 60947-4-2IEC 60664-1Ürün SertifikalarıCEUKCACCCRCMEACİşaretlemeCECCCUKCARCMEACkontrol devresi gerilimi24 V DCDijital giriş sayısı3Dijital giriş tipi(DI) digital input, 10 kOhm(DI2) digital input, 10 kOhm(BOOST) digital input, 10 kOhmgiriş uyumluluğuDijital giriş seviye 1 PLC ‘e uygunEN/IEC 61131-2Dijital giriş lojiğiDigital input 0 Durumunda: 0…< 5 V ve 13 V, >= 0.5 mAröle çıkış sayısı1röle çıkış tipiRöle çıkışları R1A, R1C NAminimum anahtarlama akımı2,5 mA -de 24 V DC için röle çıkışlarımaksimum anahtarlama akımıDirenç yükü üzerinde for röle çıkışları : 1 A 250 V AC 400000 cyclesDirenç yükü üzerinde for röle çıkışları : 1 A 30 V DC 400000 cyclesEndüktif yük üzerinde for röle çıkışları : 1 A 250 V AC cos phi = 0,4 100000 cyclesEndüktif yük üzerinde for röle çıkışları : 1 A 30 V DC cos phi = 0,4 100000 cyclesDijital çıkış sayısı1Dijital çıkış tipiNon programmable digital output DQ1
