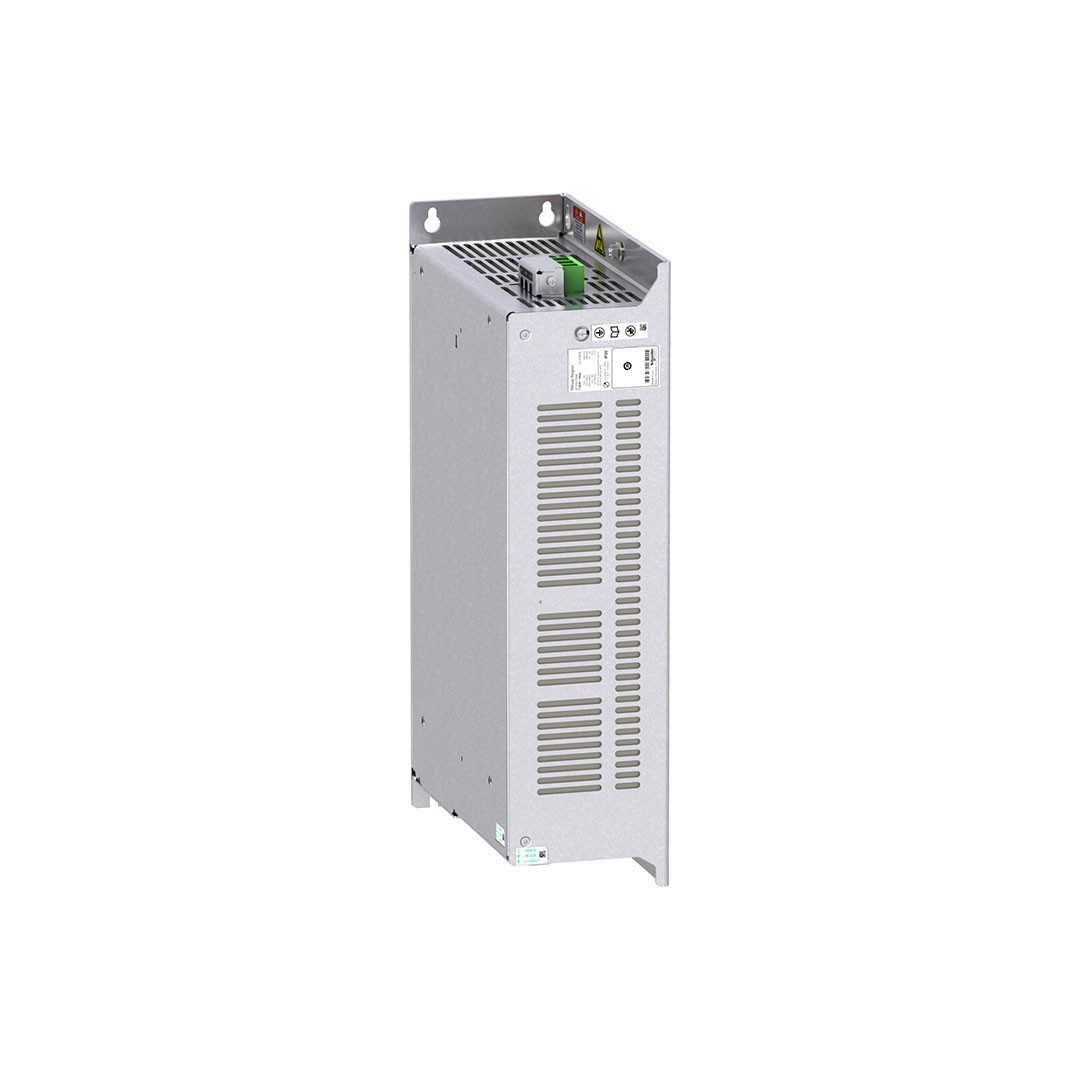

7,5 KW Rejen ünitesi

Ürün serisiAltivarSeri UyumluluğuAltivar Machine ATV340Altivar Process ATV900Altivar Machine ATV320Ürün Ya da Bileşen TipiGüç modülüCihaz UygulamasıEnerji rejenerasyonu[Us] nominal besleme gerilimi380…500 V % – 15…10[Ue] nominal çalışma voltajı456…778 V DCW cinsinden nominal güç                                      6,8 kWŞebeke Frekansı45…65 HzFazların Ağ Sayısı3 fazSabitleme ModuVidalarlaNominal yükte maksimum voltaj düşüşü3 %elektrikli bağlantı                                                   Kontrol: çıkarılabilir vidalı terminal bloğu: 0,5…1,5 mm², AWG 20…AWG 16 (alt)Güç besleme: çıkarılabilir vidalı terminal bloğu: 2,5…4 mm², AWG 12…AWG 10 (üst)DC bus: çıkarılabilir vidalı terminal bloğu: 2,5…4 mm², AWG 12…AWG 10 (alt)giriş akımı16,5 A -de 380 V AC için gerilim girişleri (sürekli)14,5 A -de 500 V AC için gerilim girişleri (sürekli)22,9 A -de 380 V AC için gerilim girişleri (transient for 60 s)19,1 A -de 500 V AC için gerilim girişleri (transient for 60 s)giriş gücü6,8 kW -de 380…500 V AC için gerilim girişleri (sürekli)10,2 kW -de 380…500 V AC için gerilim girişleri (transient for 60 s)maksimum DC veriyolu gerilimi300…880 V DCçıkış akımı13.4 A -de 380 V AC (sürekli)11.9 A -de 500 V AC (sürekli)18.4 A -de 380 V AC (transient for 60 s)15.4 A -de 500 V AC (transient for 60 s)genişlik80 mmyükseklik337 mmderinlik175 mmÜrün Ağırlığı6 kg
