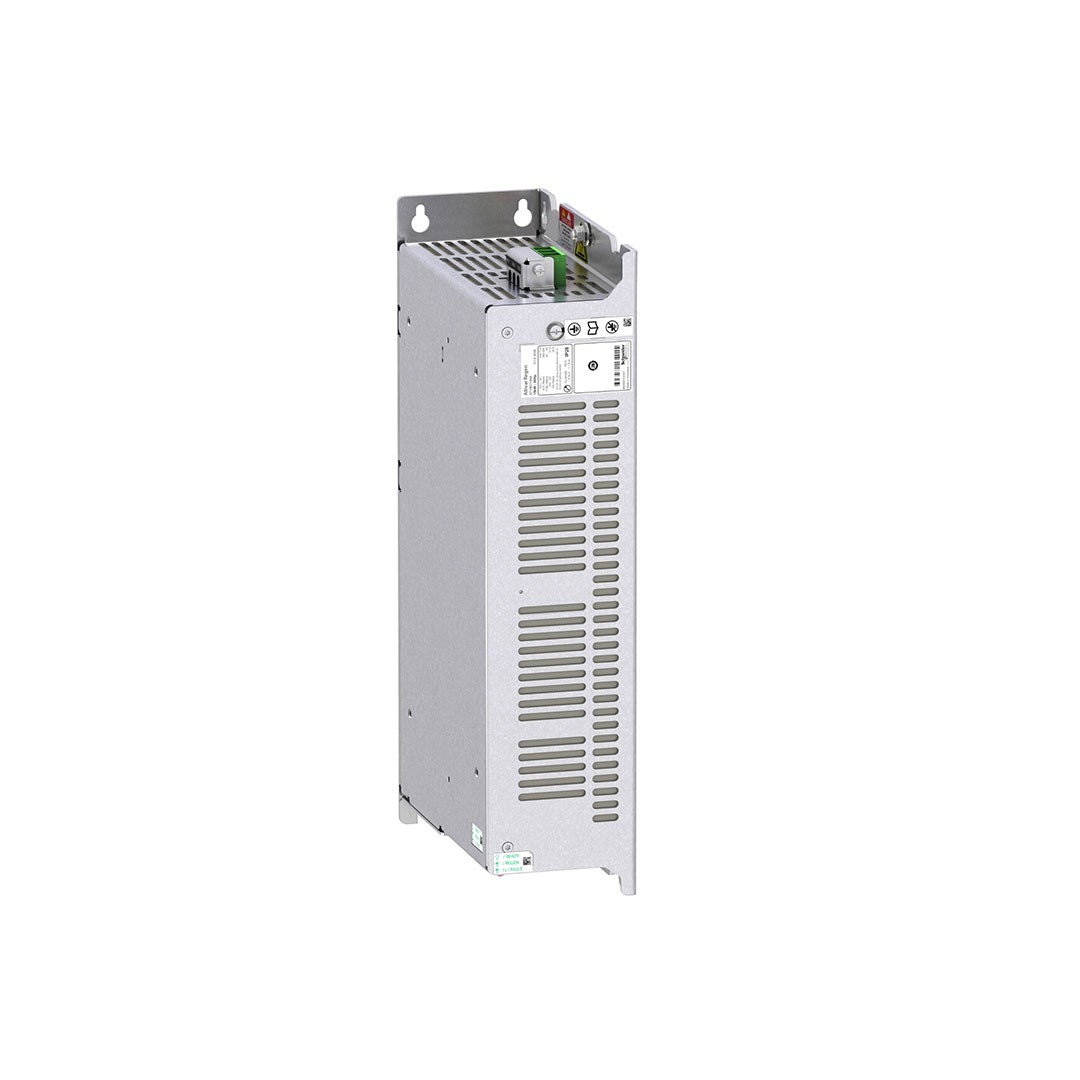

15 KW Rejen ünitesi

Ürün serisiAltivarSeri UyumluluğuAltivar Machine ATV340Altivar Machine ATV320Altivar Process ATV900Ürün Ya da Bileşen TipiGüç modülüCihaz UygulamasıEnerji rejenerasyonu[Us] nominal besleme gerilimi380…500 V % – 15…10[Ue] nominal çalışma voltajı456…778 V DCW cinsinden nominal güç                                        13,5 kWŞebeke Frekansı                                                      45…65 HzFazların Ağ Sayısı3 fazSabitleme ModuVidalarlaNominal yükte maksimum voltaj düşüşü3 %elektrikli bağlantıKontrol: çıkarılabilir vidalı terminal bloğu: 0,5…1,5 mm², AWG 20…AWG 16 (alt)Güç besleme: çıkarılabilir vidalı terminal bloğu: 6 mm², AWG 8 (üst)DC bus: çıkarılabilir vidalı terminal bloğu: 6 mm², AWG 8 (alt)giriş akımı31,8 A -de 380 V AC için gerilim girişleri (sürekli)27,9 A -de 500 V AC için gerilim girişleri (sürekli)43,1 A -de 380 V AC için gerilim girişleri (transient for 60 s)36,3 A -de 500 V AC için gerilim girişleri (transient for 60 s)giriş gücü13,5 kW -de 380…500 V AC için gerilim girişleri (sürekli)20,3 kW -de 380…500 V AC için gerilim girişleri (transient for 60 s)maksimum DC veriyolu gerilimi300…880 V DCçıkış akımı25.9 A -de 380 V AC (sürekli)23.2 A -de 500 V AC (sürekli)36.5 A -de 380 V AC (transient for 60 s)29.7 A -de 500 V AC (transient for 60 s)genişlik105 mmyükseklik399 mmderinlik235 mmÜrün Ağırlığı11,5 kg
