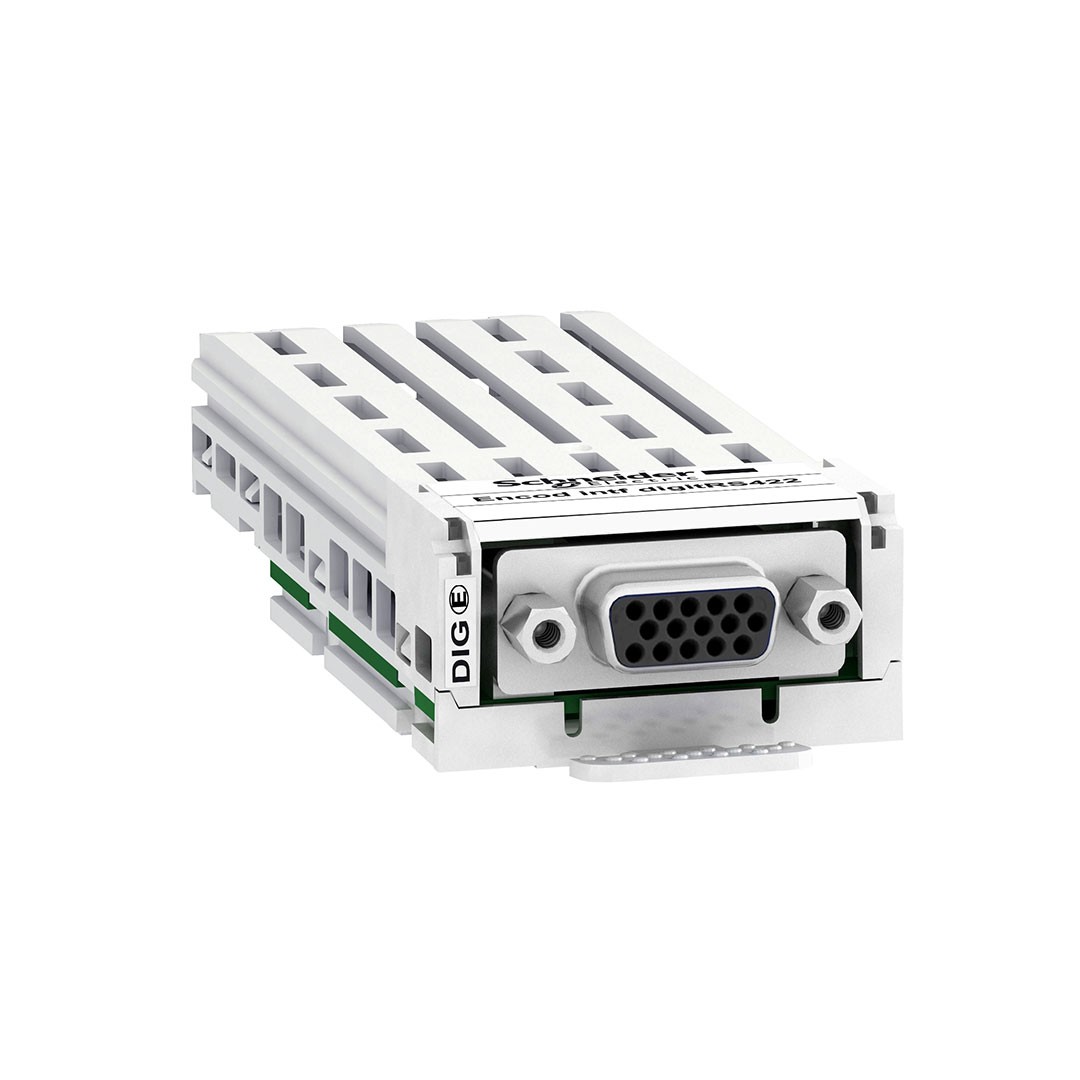

RS422 Digital encoder interface

Ürün serisiAltivarÜrün Ya da Bileşen TipiDijital enkoder arayüz modülüSeri UyumluluğuAltivar Process ATV900Altivar Process ModularAltivar Machine ATV340Haberleşme Port ProtokolüRS422enkoder tipi                                                          EnDat 2.2A/B/I artımlı XCC1 tip RA/B/I artımlı XCC1 tip XSSI mutlak enkoder XCC2 tip SGSSI mutlak enkoder XCC3 tip SB[Us] nominal besleme gerilimi5 V DC (gerilim limitleri: 4,75…5,25 V)12 V DC (gerilim limitleri: 11,4…12,6 V)24 V DC (gerilim limitleri: 22,8…25,2 V)Maksimum besleme akımı0,25 A -de 5 V DC0,1 A -de 12 V DC0,1 A -de 24 V DCKoruma TürüKısa devre korumasıAşırı yük korumasıAygıtlar arasında maksimum kablo mesafesi100 m (A/B/I)50 m (SSI)100 m (SSI)300 kHz’de50 m (EnDat 2.2)100 m (EnDat 2.2)yayılma geciktirme telafilimaksimum çalışma frekansı                                1000 kHzgiriş sinyaliData+, Data- (EnDat 2.2)Data+, Data- (SSI)Temp+, Temp-A+,A-/B+,B-/I+,I- (A/B/I)TTLgiriş empedansı121 Ohmçıkış sinyaliClock+, Clock- (SSI)Data+, Data-, Clock+, Clock- (EnDat 2.2)konnektörün tipi1 dişi yüksek yoğunluk SUB-D 15Ürün Ağırlığı0,15 kg
