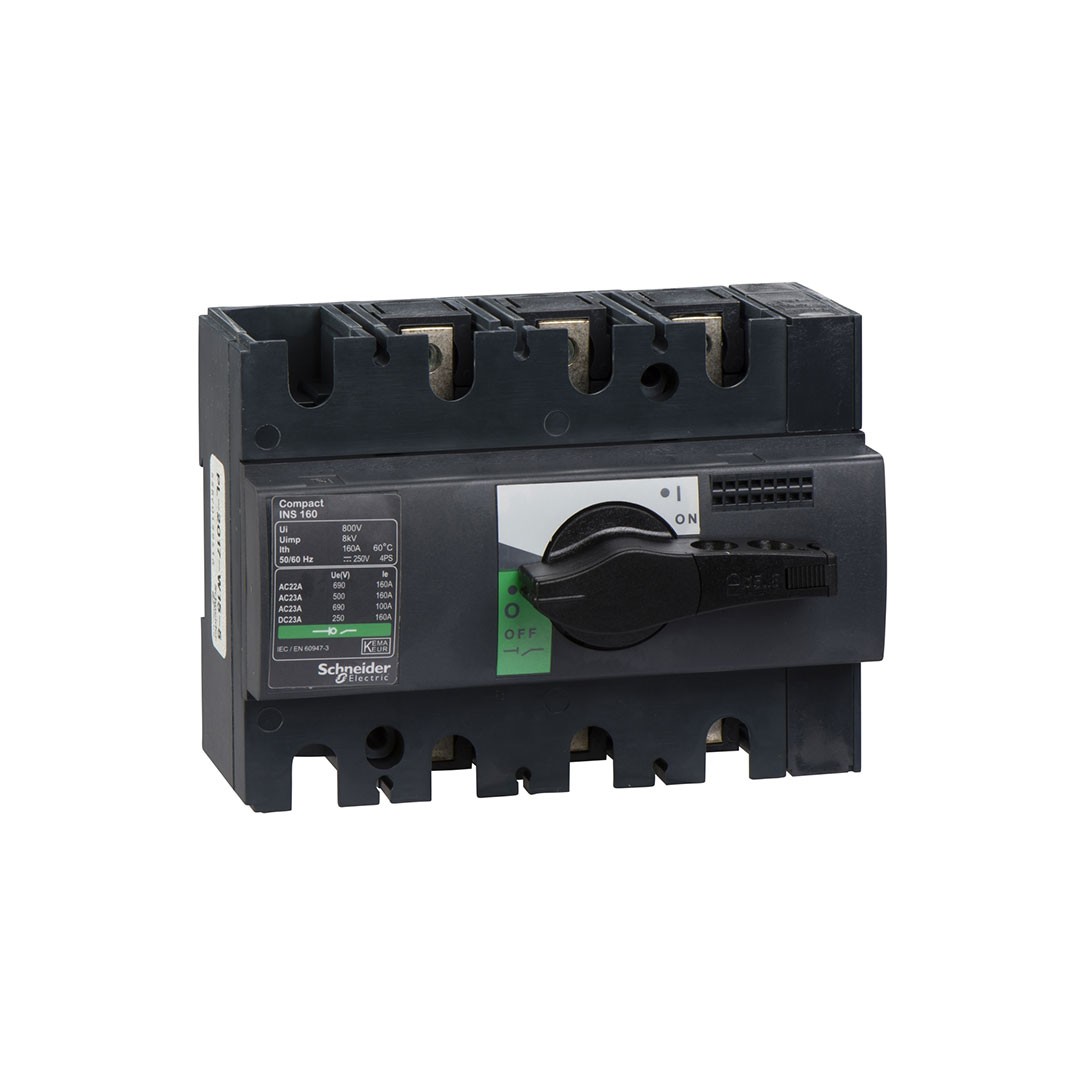

ComPacT, INS160

seriCompactürün adıComPacT INSÜrün ya da bileşen tipiBağlantı kesiciKutup tanımı3PŞebeke tipiDCACŞebeke frekansı50/60 Hz[Ie] nominal çalışma akımıAC-22A: 160 A AC 50/60 Hz 220/240 VAC-22A: 160 A AC 50/60 Hz 380/415 VAC-22A: 160 A AC 50/60 Hz 440/480 VDC-22A: 160 A DC 125 V seri olarak 2 kutupAC-22A: 160 A AC 50/60 Hz 500 VAC-22A: 160 A AC 50/60 Hz 660/690 VAC-23A: 100 A AC 50/60 Hz 660/690 VAC-23A: 160 A AC 50/60 Hz 220/240 VAC-23A: 160 A AC 50/60 Hz 380/415 VAC-23A: 160 A AC 50/60 Hz 440/480 VAC-23A: 160 A AC 50/60 Hz 500 VDC-23A: 160 A DC 125 V seri olarak 2 kutup[Ui] nominal yalıtım voltajı800 V AC 50/60 Hz[Uimp] nominal darbe dayanım voltajı8 kV[Ith] klasik açık hava termik akımı160 A -de 60 °C[Icm] nominal kısa devre kapama kapasitesi154 kA şebeke tarafı koruma devre kesicisi ile 690 V AC -de 50/60 Hz20 kA sadece yük ayırıcı 690 V AC -de 50/60 Hz[Ue] nominal çalışma voltajı                                      125 V DC690 V AC 50/60 Hzyalıtıma uygunlukEvetkontak konum göstergesiEvetgörünür kesmeYokkirletme derecesi3Kontrol tipiDöner kolkol rengiSiyahMontaj TipiSabitmontaj desteğiPlakaDIN rayıüst bağlantıÖnaşağı bağlantıÖnmaksimum güçAC-23: 110 kW -de 500/525 V AC 50/60 HzAC-23: 45 kW -de 220/240 V AC 50/60 HzAC-23: 75 kW -de 380/415 V AC 50/60 HzAC-23: 90 kW -de 440 V AC 50/60 HzAC-23: 90 kW -de 660/690 V AC 50/60 Hznominal görevKesintisizkesintili görev sınıfı                                                    Sınıf % 120 – 60[Icw] nominal kısa süreli dayanma akımı1 kA süresince 30 s ‘e uygunIEC 60947-31,23 kA süresince 20 s ‘e uygunIEC 60947-33,175 kA süresince 3 s ‘e uygunIEC 60947-35,5 kA süresince 1 sn ‘e uygunIEC 60947-3mekanik dayanıklılık15000 cycleselektrik dayanıklılığıAC-22A: 1500 cycles 220/240 V AC 50/60 HzAC-22A: 1500 cycles 380/415 V AC 50/60 HzAC-22A: 1500 cycles 440 V AC 50/60 HzAC-22A: 1500 cycles 500 V AC 50/60 HzAC-23A: 1500 cycles 220/240 V AC 50/60 HzAC-23A: 1500 cycles 380/415 V AC 50/60 HzAC-23A: 1500 cycles 440 V AC 50/60 HzAC-23A: 1500 cycles 500 V AC 50/60 HzDC-22A: 1500 cycles 125 V DC seri olarak 2 kutupDC-23A: 1500 cycles 125 V DC seri olarak 2 kutupAC-22A: 1500 cycles 690 V AC 50/60 HzAC-23A: 1500 cycles 690 V AC 50/60 Hzbağlantı aralığı30 mmYükseklik100 mmGenişlik135 mmDerinlik62,5 mmÜrün ağırlığı0,8 kg
