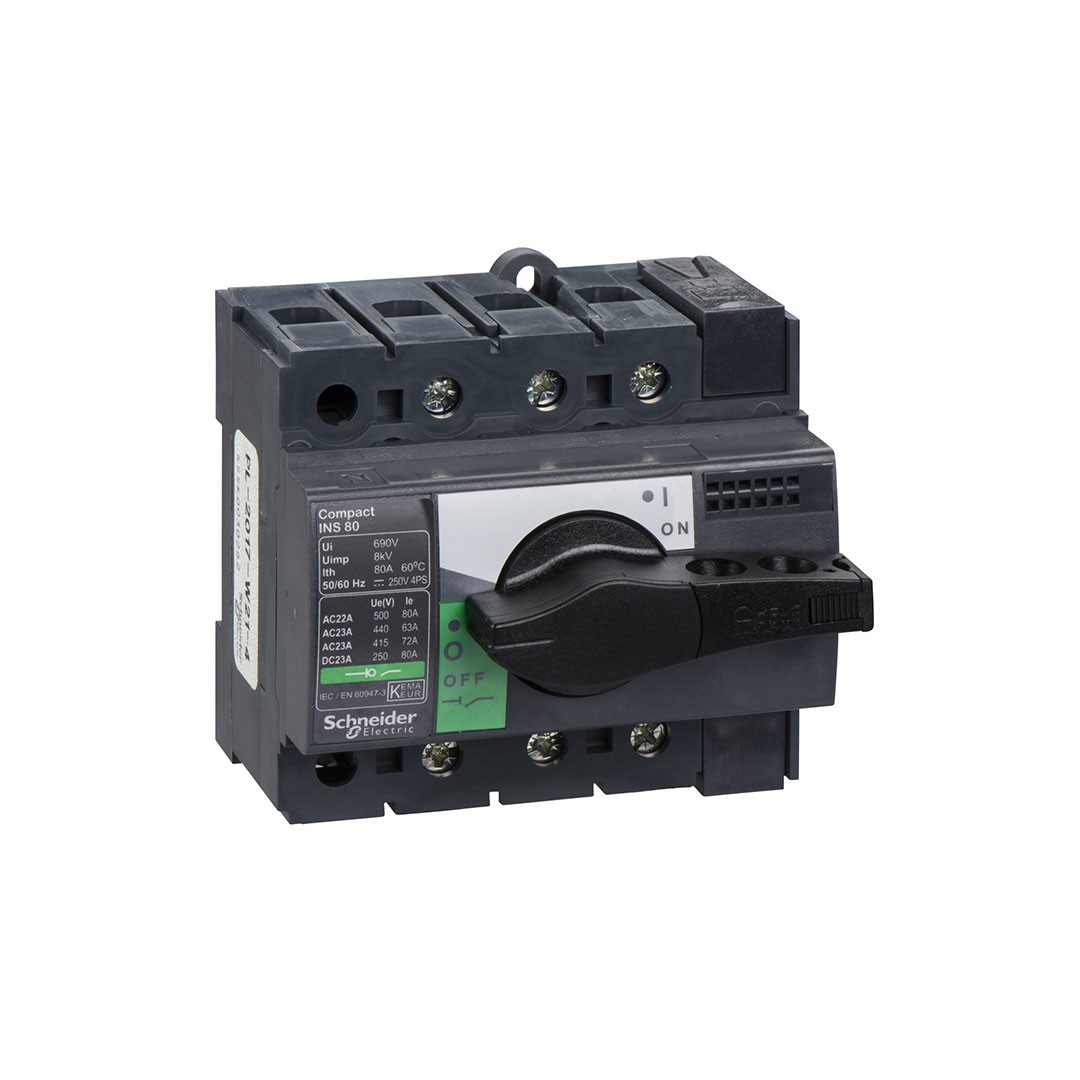

ComPacT, INS80

SeriCompactÜrün AdıComPacT INSÜrün Ya da Bileşen TipiBağlantı kesiciKutup Tanımı3PŞebeke TipiDCACŞebeke Frekansı50/60 Hz[Ie] nominal çalışma akımıAC-23A: 40 A AC 50/60 Hz 500 VAC-23A: 63 A AC 50/60 Hz 440/480 VAC-22A: 80 A AC 50/60 Hz 220/240 VAC-22A: 80 A AC 50/60 Hz 380/415 VAC-22A: 80 A AC 50/60 Hz 440/480 VAC-22A: 80 A AC 50/60 Hz 500 VAC-23A: 72 A AC 50/60 Hz 380/415 VAC-23A: 80 A AC 50/60 Hz 220/240 VDC-22A: 80 A DC 125 V seri olarak 2 kutupDC-23A: 80 A DC 125 V seri olarak 2 kutup[Ui] nominal yalıtım voltajı                                              690 V AC 50/60 Hz[Uimp] nominal darbe dayanım voltajı8 kV[Ith] klasik açık hava termik akımı80 A -de 60 °C[Icm] nominal kısa devre kapama kapasitesi15 kA sadece yük ayırıcı 500 V AC -de 50/60 Hz75 kA şebeke tarafı koruma devre kesicisi ile 500 V AC -de 50/60 Hz[Ue] nominal çalışma voltajı125 V DC500 V AC 50/60 Hzyalıtıma uygunlukEvetkontak konum göstergesiEvetgörünür kesmeYokkirletme derecesi3Kontrol tipi                                                                       Döner kolkol rengiSiyahMontaj TipiSabitMontaj DesteğiPlakaDIN rayıüst bağlantıÖnaşağı bağlantıÖnkablo kesiti1,5…50 mm²maksimum güçAC-23: 22 kW -de 500/525 V AC 50/60 HzAC-23: 22 kW -de 220/240 V AC 50/60 HzAC-23: 37 kW -de 380/415 V AC 50/60 HzAC-23: 37 kW -de 440 V AC 50/60 Hznominal görevKesintisizkesintili görev sınıfıSınıf % 120 – 60[Icw] nominal kısa süreli dayanma akımı0,67 kA süresince 20 s ‘e uygunIEC 60947-31,73 kA süresince 3 s ‘e uygunIEC 60947-33 kA süresince 1 sn ‘e uygunIEC 60947-30,55 kA süresince 30 s ‘e uygunIEC 60947-3mekanik dayanıklılık20000 cycleselektrik dayanıklılığıAC-22A: 1500 cycles 220/240 V AC 50/60 HzAC-22A: 1500 cycles 380/415 V AC 50/60 HzAC-22A: 1500 cycles 440 V AC 50/60 HzAC-22A: 1500 cycles 500 V AC 50/60 HzAC-23A: 1500 cycles 220/240 V AC 50/60 HzAC-23A: 1500 cycles 380/415 V AC 50/60 HzAC-23A: 1500 cycles 440 V AC 50/60 HzAC-23A: 1500 cycles 500 V AC 50/60 HzDC-22A: 1500 cycles 250 V DC seri olarak 2 kutupDC-23A: 1500 cycles 250 V DC seri olarak 2 kutupbağlantı aralığı18 mmYükseklik85 mmGenişlik90 mmDerinlik62,5 mmÜrün Ağırlığı0,5 kg
