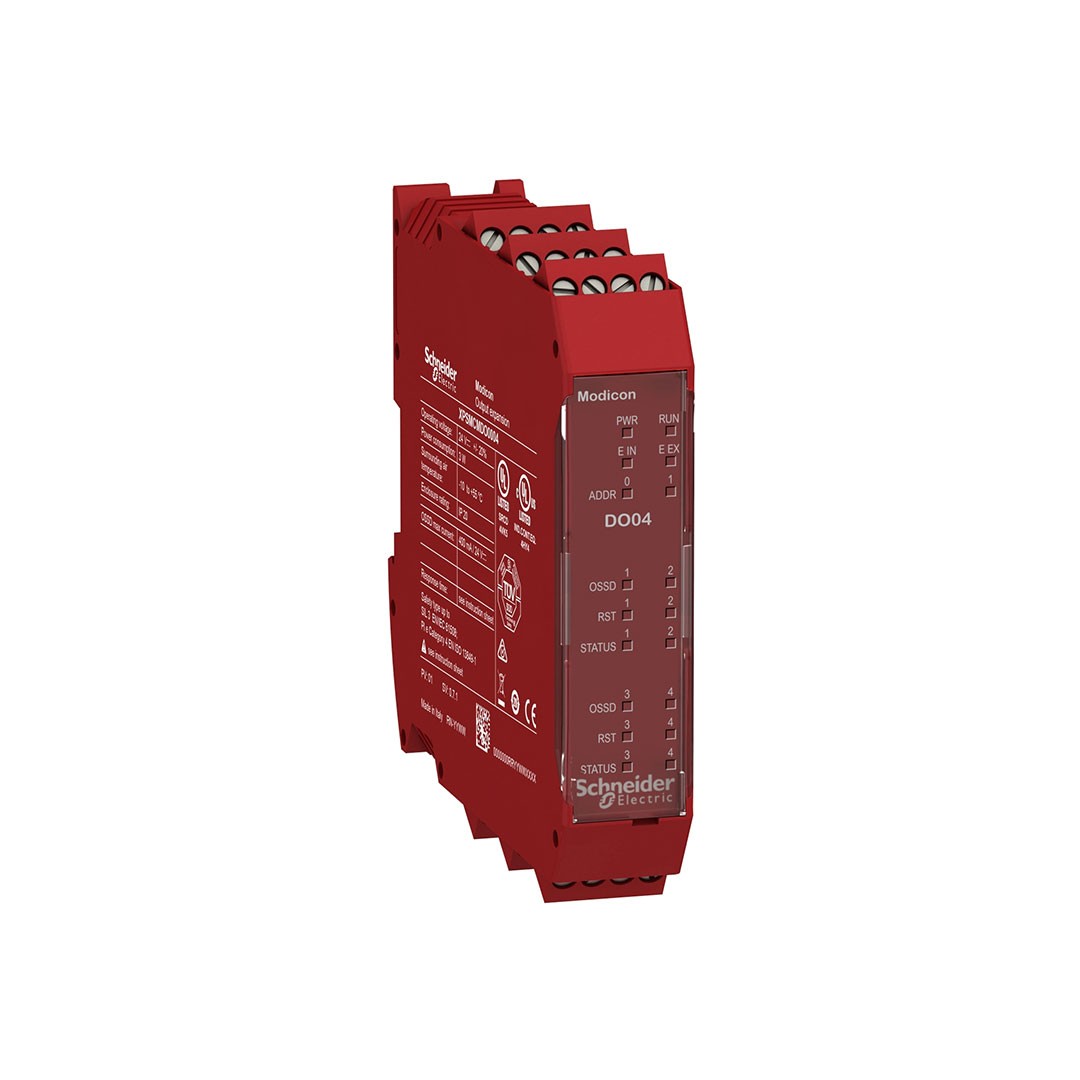

Ürün serisiPreventa Güvenlik otomasyonuÜrün Ya da Bileşen TipiGüvenli çıkış genişletme modülüÜrün GrubuXPSMCMelektrikli bağlantı Vidalı terminal[Us] nominal besleme gerilimi24 V – 20…20 % DCInput type4 dijital için external device monitoringOutput type4 güvenlik çıkışları OSSD için contactor/drive connection4 configurable için diagnostic connectionDijital giriş tipiYalıtımlıDijital çıkış tipiPNPmodülün fonksiyonuGüvenlik aktüatörleri izleme için Dijital çıkışW cinsinden maksimum güç tüketimi3 WW cinsinden güç dağılımı 3 Wentegre bağlantı tipiArka panel genişletme veriyoluterminal bloklarının sayısı6bağlantılar – terminaller2 tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu1 tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğuyük tipiDirenç yükükanallar grubu4 dual channel için load 400mA/outputgüvenlik seviyesiKategori 4’e erişebilir ‘e uygunISO 13849-1PL = e değerine erişebilir ‘e uygunISO 13849-1SIL 3’e erişebilir ‘e uygunIEC 61508SILCL 3 ‘e uygunIEC 62061kalite etiketleriCEDijital giriş gerilimi24 V DCDijital çıkış gerilimi24 V DCDijital çıkış akımı400 mA100 mAçıkış yükü60 Ohmyerel sinyalleme1 LED yeşilile PWR isaret için güç AÇIK1 LED yeşilile RUN isaret için RUN (durum)1 LED kırmızıile E IN isaret için internal error1 LED kırmızıile E EX isaret için external error2 LED turuncuile ADDR isaret için node address4 LED yeşil/kırmızıile ÇIKIŞ isaret için çıkış durumu4 LED sarıile RST isaret için sinyali yeniden başlatma4 LED sarıile STATUS isaret için çıkış durumukablo kesiti0,2…1,5 mm² – AWG 24…AWG 16 esnek kablokablo uçsuz0,2…2,5 mm² – AWG 24…AWG 14 esnek kablokablo uçsuz0,25…1 mm² – AWG 23…AWG 18 esnek kablokablo uçlu, şevsiz0,25…2,5 mm² – AWG 23…AWG 14 esnek kablokablo uçlu, şevli0,25…2,5 mm² – AWG 23…AWG 14 esnek kablokablo uçlu, şevsiz0,5…1,5 mm² – AWG 20…AWG 16 esnek kablokablo uçlu, çift şevli0,2…1 mm² – AWG 24…AWG 18 katı kablokablo uçsuz0,2…2,5 mm² – AWG 24…AWG 14 katı kablokablo uçsuzmontaj desteğiOmega 35 mm DIN rayı ‘e uygunEN 50022derinlik22,5 mmyükseklik99 mmGenişlik114,5 mmÜrün Ağırlığı0,25 kg
