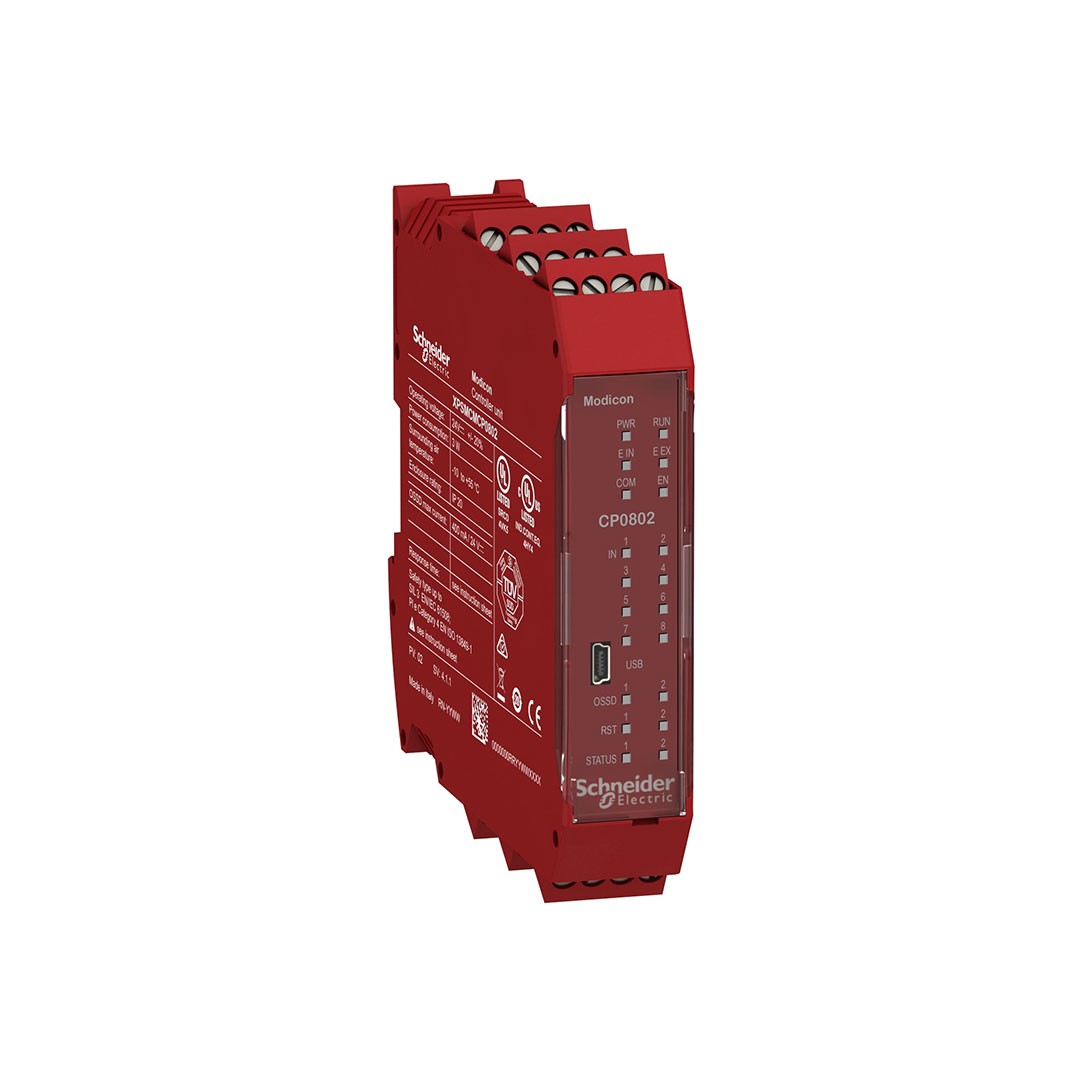

Schneider XPSMCMCP0802 8 Girişli 2 Çıkışlı Kontrol Rölesi

Ürün serisiModicon Güvenlik otomasyonuÜrün GrubuXPSMCMelektrikli bağlantıVidalı terminalÜrün Ya da Bileşen Tipi                                               Güvenlik denetleyicisi CPU[Us] nominal besleme gerilimi24 V – 20…20 % DCgirişlerin sayısı8 dijital için giriş bağlantısı2 dijital için interlock start/restart or external device monitoringçıkışların sayısı2 güvenlik çıkışları OSSD için contactor/drive connection4 test için line control outputs2 configurable için diagnostic connectionDijital giriş gerilimi24 VDijital çıkış akımı400 mADijital giriş akımı400 mADijital giriş tipiGüvenlik girişiPNPDijital çıkış tipiPNPmodülün fonksiyonuAcil durdurma ‘e uygunISO 13850Guard monitoring ‘e uygunEN/ISO 14119Anahtar izlemeyi etkinleştirme ‘e uygunIEC 60947-5-1Işık perdesi izleme ‘e uygunIEC 61496-1Ayak anahtarı izleme ‘e uygunIEC 60947-5-1Manyetik anahtar izleme ‘e uygunEN/ISO 14119Çift el kontrol ‘e uygunEN 574Güvenlik matı izleme ‘e uygunEN/ISO 14119Anahtar izlemeyi etkinleştirme ‘e uygunIEC 61326-1Işık perdelerinin sessiz fonksiyonu ‘e uygunIEC 60947-5-1Counter functions ‘e uygunIEC 61800-5-2Hız izleme ‘e uygunIEC 61800-5-2Backplane connectorWithoutgirişler arasında senkronizasyon süresi< 0,5 msnW cinsinden güç dağılımı                                            3 WG/Ç genişleme modülünün sayısı14ile 128 ayrık çıkış(lar) için giriş14ile 16 ayrık çıkış(lar) için çıkışentegre bağlantı tipiArka panel genişletme veriyoluUSB 2.0 portuveri depolama ekipmanıSD kart (opsiyonel)endüktif yük30 mHyük kapasitansı0,82 µFgüvenlik seviyesiKategori 4'e erişebilir 'e uygunISO 13849-1PL = e değerine erişebilir 'e uygunISO 13849-1Tip 4 'e uygunIEC 61496-1SILCL 3 'e uygunIEC 62061kalite etiketleriCEyerel sinyalleme1 LED yeşilile PWR isaret için güç AÇIK1 LED yeşilile RUN isaret için RUN (durum)1 LED kırmızıile E IN isaret için internal error1 LED kırmızıile E EX isaret için external error1 LED turuncuile COM isaret için haberleşme1 LED maviile EN isaret için master enable8 LED sarıile IN isaret için giriş durumu2 LED yeşil/kırmızıile ÇIKIŞ isaret için çıkış durumu2 LED sarıile RST isaret için sinyali yeniden başlatma2 LED sarıile STATUS isaret için çıkış kanalıbağlantılar - terminaller6 captive screw terminals, removable terminal blockkablo kesiti0,2…1,5 mm² - AWG 24...AWG 16 esnek kablokablo uçsuz0,2…2,5 mm² - AWG 24...AWG 14 esnek kablokablo uçsuz0,25…1 mm² - AWG 23...AWG 18 esnek kablokablo uçlu, şevsiz0,25…2,5 mm² - AWG 23...AWG 14 esnek kablokablo uçlu, şevli0,25…1,5 mm² - AWG 23...AWG 16 esnek kablokablo uçlu, şevsiz0,5…1,5 mm² - AWG 20...AWG 16 esnek kablokablo uçlu, çift şevli0,2…1 mm² - AWG 24...AWG 18 katı kablokablo uçsuz0,2…2,5 mm² - AWG 24...AWG 14 katı kablokablo uçsuzmontaj desteğiOmega 35 mm DIN rayı 'e uygunEN 50022derinlik114,5 mmyükseklik99 mmGenişlik22,5 mmÜrün Ağırlığı0,25 kg
