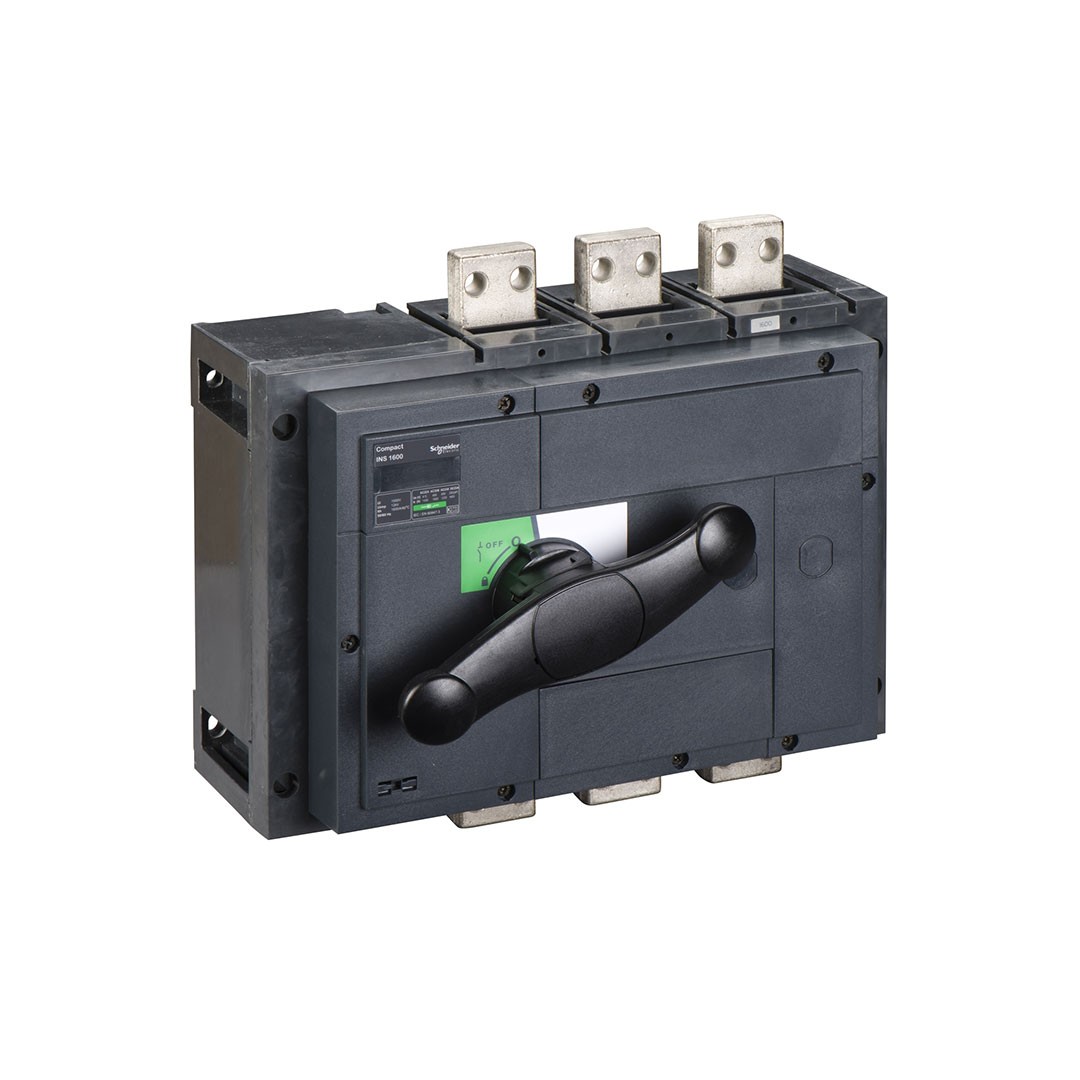

Schneider Electric 31336 | ComPact INS1600 | 3P 1600 A Switch‑Disconnectör
Ürün ÖzellikleriModel: 31336 – ComPact INS1600 serisi, 3 kutuplu (3P), 1600 A nominal akım kapasitesine sahip switch‑disconnectör; siyah döner kumandalı pozitif kontak gösterge sistemiyle donatılmıştır Nominal Akım (Ie):AC‑21B/AC‑22B: 1600 A @ 415 VACAC‑23A: 1250 A @ 415 VACDC‑21A/22A/23A: 1600 A @ 125 V DC (2 kutuplu seri bağlantı) Nominal Gerilim: 690 VAC (50/60 Hz) veya 250 V DC İzolasyon Gerilimi (Ui): 1000 VACİmpulse Dayanımı (Uimp): 12 kV IEC 60947‑3 uyumlu Kesme Kapasitesi (Icm):75 kA tek başına kullanıldığında @ 690 VACUpstream korumalı sistem ile birlikte kullanıldığında 330 kA SCCR elde edilir Teknik BilgilerÖzellikDeğerMekanik Ömür3 000 döngüElektriksel Ömür500 döngü (AC‑23A / DC‑23A yük altında)Boyutlar (Y×G×D)≈ 300 × 340 × 146,5 mmAğırlık≈ 14 kg citeturn0search9turn0search8MontajSabit panel veya DIN‑ray ön bağlantılı kullanımKoruma & DayanıklılıkIP40 koruma, IK07 darbe dayanımı, IEC 60947‑3 uyumluMotor Güç Kapasitesi (AC‑23)400 kW @ 220/240 VAC710 kW @ 380/400 VAC
800 kW @ 415 VAC
900 kW @ 500–525 VAC
Avantajlar1600 A nominal ve 330 kA SCCR kapasitesi ile kritik ve yüksek güçlü uygulamalar için güvenilir izolasyonGeniş motor gücü yelpazesi (400–900 kW) sayesinde çok çeşitli sistemlerde kullanım imkânıDöner kumanda ve pozisyon göstergesi, ekipman durumu hakkında görsel bilgi sağlarIEC/UL/CSA sertifikalı, yüksek mekanik ve elektriksel dayanım sunan tasarımPano içinde minimum alanla maksimum performans sağlayan kompakt yapı
