ComPacT, INS400

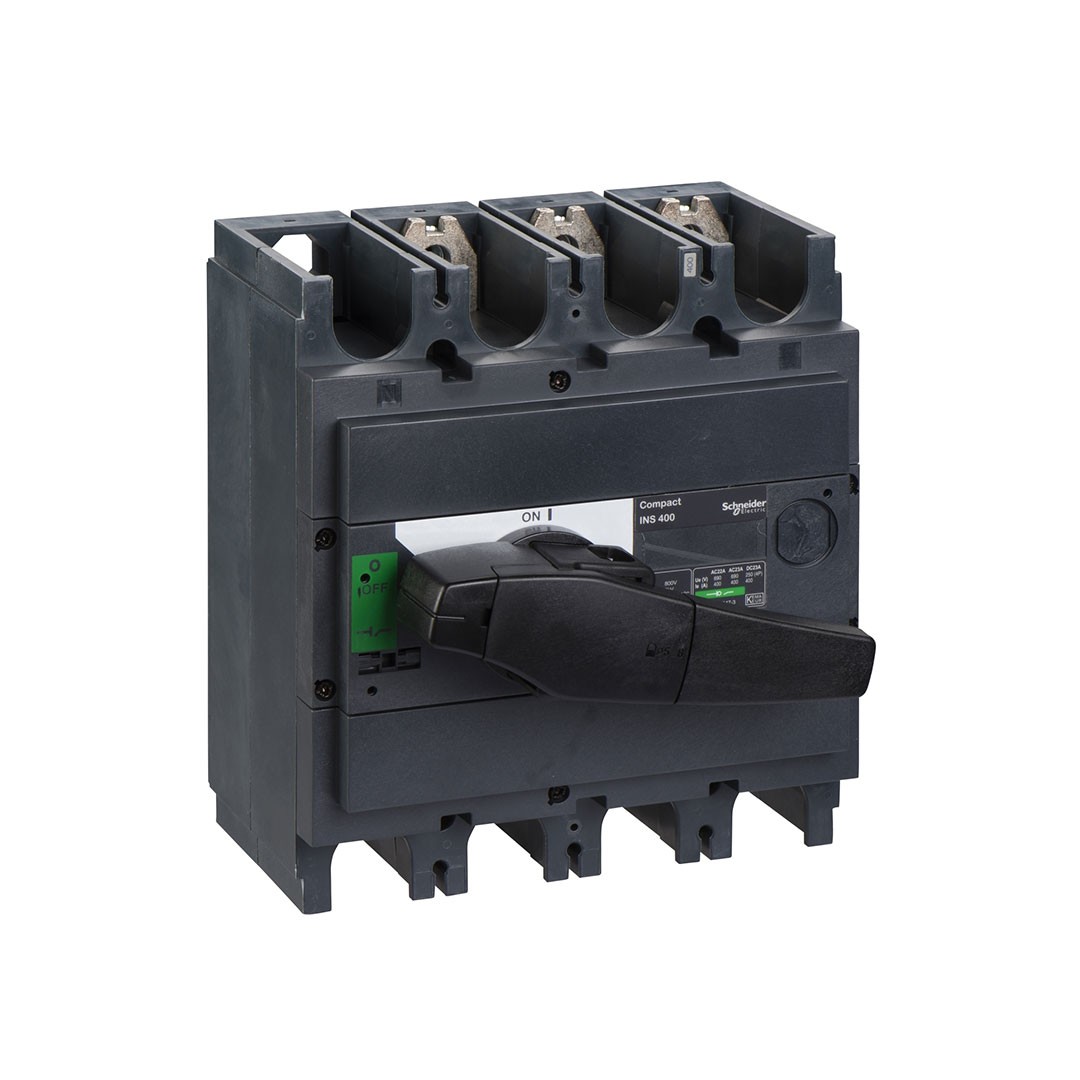

Schneider Electric 31110 | ComPact INS400 400 A 3-P Kutup Döner Kolu İzolasyon Şalteri
Ürün ÖzellikleriModel: 31110 – ComPact INS400 serisi, 3 kutuplu switch-disconnector (oto-kapanmaz), 400 A nominal akım kapasitesiyle hem AC hem DC sistemlerde kullanım için uygundur Akım ve Gerilim Değerleri:AC‑22A/AC‑23A: 400 A @220–690 V AC 50/60 Hz;DC‑22A/DC‑23A: 400 A @125 V DC (2 kutup seri bağlantılı) İzolasyon & Darbe Dayanımı:Rated izolasyon gerilimi: 750 V AC;Impulse dayanım: 8 kV (IEC 60947‑3) Kısa Devre Dayanımı:Switch yalnız başına: 50 kA @690 V AC;Upstream korumalı sistemle birlikte: 330 kA @690 V AC Mekanik & Elektriksel Ömür:Mekanik: 10 000 döngü;Elektriksel: AC‑23A: 1500 döngü; DC‑23A: 1000 döngü Güç & Performans:Maksimum motor gücü: 110 kW @220/240 V;400 kW @660/690 V AC Montaj & Fiziksel Özellikler:Montaj: Sabit panel / ray montajlı yapı (ön/yüz bağlantı);Boyutlar: 205 mm yükseklik × 185 mm genişlik × 130 mm derinlik;Ağırlık: ~ 4.6 kg Koruma & Sertifikalar:IP40 koruma sınıfı, IK07 darbe dayanımı;IEC 60947‑1/‑3, CCC, KEMA‑KEUR sertifikaları; –25…+70 °C çalışma sıcaklığı Teknik Avantajlar400 A yüksek akım kapasitesiyle izolasyon: Hem AC hem DC devrelerde güçlü ve güvenilir izolasyon sunar.Üst düzey kortlama dayanımı: 330 kA SCCR ile kritik uygulamalarda güvenli kullanım.Sağlam yapısı ile uzun süreli kullanım: 10 000 mekanik ve 1500 elektriksel döngüye dayanıklı.Pozitif kontak göstergesi: Döner mekanizmalı kol ile açık/kapat görünürlüğü sayesinde güvenli kullanım.Modüler montaj esnekliği: Sabit montaj tipiyle pano entegrasyonuna uygulanabilir.Sertifikalı ve çevreci tasarım: Avrupa/UL standartlarına uygun, çevreci ambalaj ve ürün yapısı.
