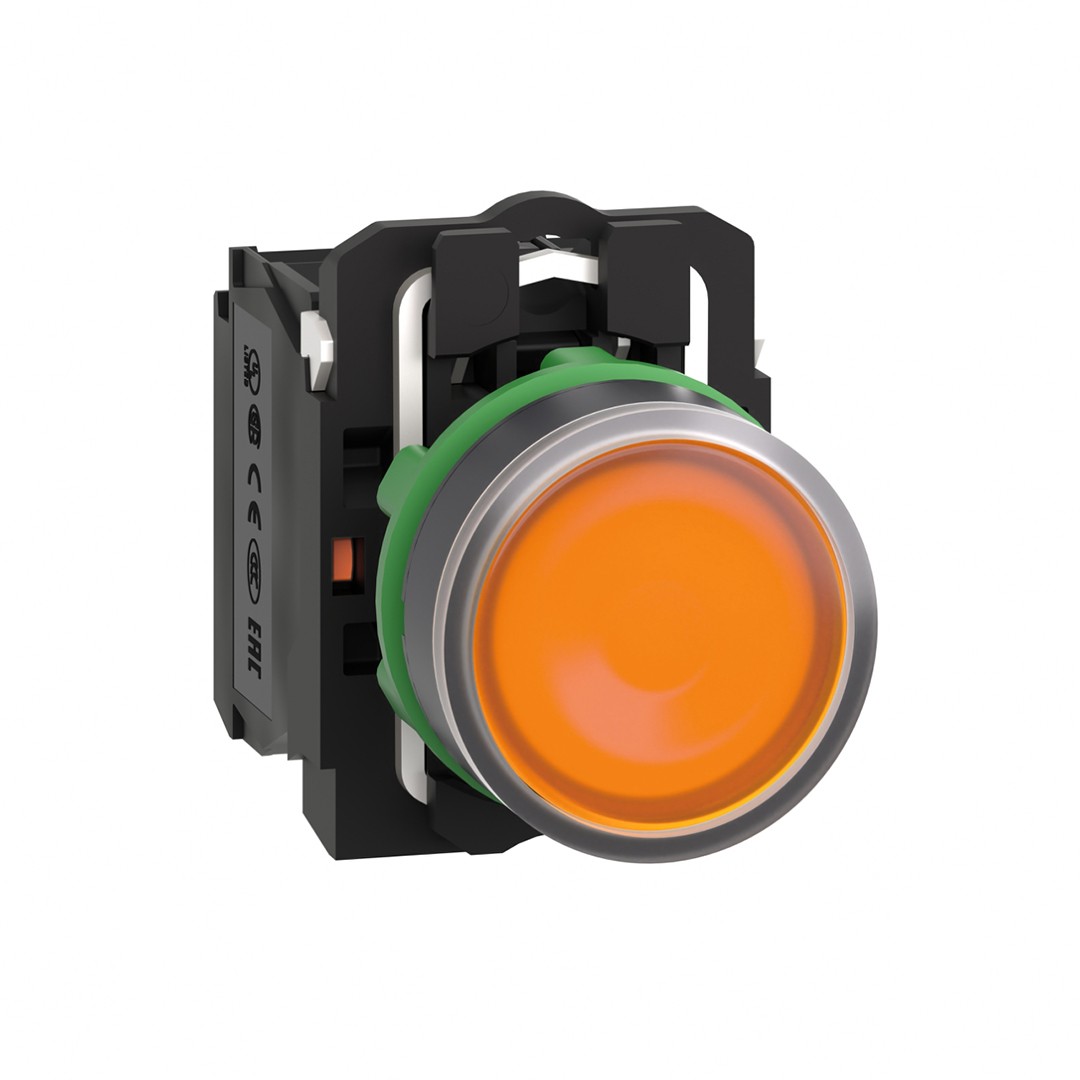

220V ILLUMINATED PUSHBUTTON

AçıklamaStandart 22mm çaplı panel kesitlerine kolayca takılır Klasik vidalı kelepçe bağlantıları ile kontrol devrelerine bağlanmıştır Parlak ve uzun ömürlü led aydınlatma sayesinde uzaktan görsel olarak net bir şekilde ayırt edilir IP66 / IP67 / IP69 / IP69K sayesinde darbeye, toza, suya ve titreşime dayanıklıdır, zorlu ortamlarda çalışmak için idealdir Plastik çerçeve, kimyasal maddelere karşı dirençli ve/veya çift elektrik yalıtımı gerektiren uygulamalar için idealdir.Teknik ÖzelliklerAnaÜrün serisiHarmony XB5Ürün Ya da Bileşen TipiIşıklı butonÜrün GrubuXB5şev malzemesiKoyu gri plastiksabitleme bileziği malzemesiPlastikbaşlık tipiStandardmontaj çapı22,5 mmbölünemez miktar başına satış1sinyalleme birimi başlığı biçimiYuvarlakoperatörün tipiyaylı kurmaoperatör profiliTuruncu sıva altı, işaretsizoperatör ek bilgisiDaz lens ileKontak Tipi ve Düzenleme1 NA + 1 NKKontak İşlemiYavaş kesenbağlantılar – terminallerVida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1Vida kelepçesi terminalleri, 1 x 0,22...2 x 2,5 mm² kablo uçsuz 'e uygunIEC 60947-1ışık kaynağıEvrensel LEDampul tabanıEntegre LED[Us] nominal besleme gerilimi230...240 V AC 50/60 HzBaşlık/Operatör veya Lens RengiTuruncuTamamlayıcıyükseklik42 mmGenişlik30 mmDerinlik57 mmterminallerin açıklaması ISO n°1(13-14)NO(21-22)NCÜrün Ağırlığı0,056 kgyüksek basınçlı rondelaya direnç7000000 Pa -de 55 °C, mesafe: 0,1 mkontak kullanımıStandart kontaklarpozitif açıklıkIle 'e uygunIEC 60947-5-1 ek Kçalışma hareketi1,5 mm (NK değişimi elektrik durumu)2,6 mm (Elektrik durumu değişimi YOK)4,3 mm (toplam hareket)çalışma gücü3,5 N NK değişimi elektrik durumu3,8 NMekanik dayanıklılık10000000 cyclessıkma torku0,8…1,2 N.m 'e uygunIEC 60947-1vida başının şekliÇapraz ile uyumludur Philips no 1 tornavidaÇapraz ile uyumludur pozidriv No 1 tornavidaSlotlu ile uyumludur düz Ø 4 mm tornavidaSlotlu ile uyumludur düz Ø 5,5 mm tornavidakontak malzemesiGümüş alaşım (Ag/Ni)kisa devre korumasi10 A kartuş sigortası tip gG 'e uygunIEC 60947-5-1[Ith] klasik açık hava termik akımı10 A 'e uygunIEC 60947-5-1[Ui] nominal yalıtım voltajı600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1[Uimp] nominal darbe dayanım voltajı6 kV 'e uygunIEC 60947-1[Ie] nominal çalışma akımı3 A -de 240 V, AC-15, A600 'e uygunIEC 60947-5-16 A -de 120 V, AC-15, A600 'e uygunIEC 60947-5-10,1 A -de 600 V, DC-13, Q600 'e uygunIEC 60947-5-10,27 A -de 250 V, DC-13, Q600 'e uygunIEC 60947-5-10,55 A -de 125 V, DC-13, Q600 'e uygunIEC 60947-5-11,2 A -de 600 V, AC-15, A600 'e uygunIEC 60947-5-1elektrik dayanıklılığı1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek Celektrik güvenilirliği IEC 60947-5-4Λ < 10exp(-6) -de 5 V, 1 mA temiz ortamda 'e uygunIEC 60947-5-4Λ < 10exp(-8) -de 17 V, 5 mA temiz ortamda 'e uygunIEC 60947-5-4sinyalleme tipiSabitbesleme gerilimi limitleri195…264 V ACakım tüketimi14 mAhizmet ömrü100000 h nominal gerilimde ve 25 °Ckesinti dayanımı1 kV 'e uygunIEC 61000-4-5cihaz sunumuAçılı
