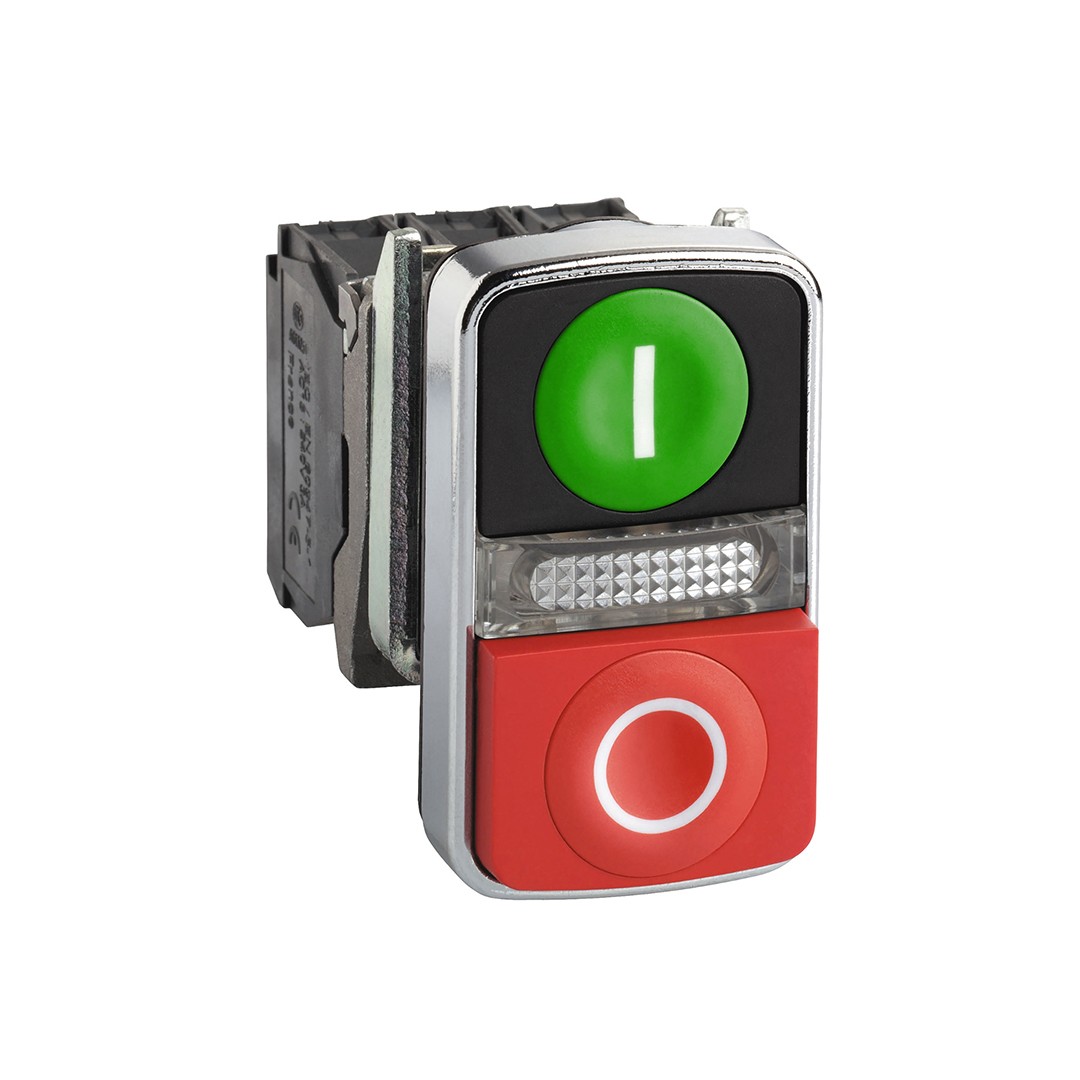

Schneider XB4BW73731M5 240VAC Ledli İkaz Buton

AçıklamaI ve “O” sembolleri ile işaretlenmiştir Bu çift başlıklı buton single bir panel kesit ile makinelerinize eksiksiz bir 2 buton arayüzü sağlar Standart 22mm çaplı kesitlere kolayca monte edilir basit vidalı kelepçe bağlantılarıyla bağlanır Aydınlatmalı net renkler ve işaretler sayesinde şeması net bir şekilde ayırt edilebilir, ilk kablolama ve daha sonraki bakım işlemleri sırasında hataları en aza indirger IP66/IP67/IP69/IP69K ve IP69K sayesinde darbeye, toza, suya ve titreşime dayanıklıdır, zorlu ortamlarda çalışmak için idealdir.Teknik ÖzelliklerAnaÜrün serisiHarmony XB4Ürün Ya da Bileşen TipiIşııklı çift başlı yaylı butonÜrün GrubuXB4şev malzemesiKrom kaplı metalbaşlık tipiStandardmontaj çapı22,5 mmişaretin rengiBeyaz başlıklarda siyah işaretYeşil, kırmızı veya siyah başlıklarda beyaz işaretışık kaynağıKorumalı LEDışık kaynağı rengiBeyazcihaz sunumuAçılıTamamlayıcısabitleme bileziği malzemesiZamakyükseklik50 mmGenişlik30 mmDerinlik59 mmÜrün Ağırlığı0,13 kgyüksek basınçlı rondelaya direnç7000000 Pa -de 55 °C, mesafe: 0,1 msinyalleme birimi başlığı biçimiDikdörtgenoperatörün tipiyaylı kurmaoperatör profili1 sıva altı – 1 çıkık Buton – 1 merkezi pilot ışığıoperatörlerin açıklamasıYeşil ”G” – kırmızı ”Ç”operatör profiliYeşil sıva altı, I (beyaz)Kırmızı çıkık, O (beyaz)Kontak Tipi ve Düzenleme1 NA + 1 NKKontak İşlemiYavaş kesenkontak kullanımıStandart kontaklarpozitif açıklıkIle ‘e uygunIEC 60947-5-1 ek Kçalışma hareketi1,5 mm (NK değişimi elektrik durumu)2,6 mm (Elektrik durumu değişimi YOK)4,3 mm (toplam hareket)çalışma gücü3,5 N NK değişimi elektrik durumu3,8 N Elektrik durumu değişimi YOKMekanik dayanıklılık1000000 cyclesbağlantılar – terminallerVida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz ‘e uygunIEC 60947-1sıkma torku0,8…1,2 N.m ‘e uygunIEC 60947-1vida başının şekliÇapraz ile uyumludur JIS No 1 tornavidaÇapraz ile uyumludur Philips no 1 tornavidaÇapraz ile uyumludur pozidriv No 1 tornavidaSlotlu ile uyumludur düz Ø 4 mm tornavidaSlotlu ile uyumludur düz Ø 5,5 mm tornavidakontak malzemesiGümüş alaşım (Ag/Ni)kisa devre korumasi10 A kartuş sigortası tip gG ‘e uygunIEC 60947-5-1[Ith] klasik açık hava termik akımı10 A ‘e uygunIEC 60947-5-1[Ui] nominal yalıtım voltajı600 V (kirlilik derecesi 3) ‘e uygunIEC 60947-1[Uimp] nominal darbe dayanım voltajı6 kV ‘e uygunIEC 60947-1[Ie] nominal çalışma akımı3 A -de 240 V, AC-15, A600 ‘e uygunIEC 60947-5-16 A -de 120 V, AC-15, A600 ‘e uygunIEC 60947-5-10,1 A -de 600 V, DC-13, Q600 ‘e uygunIEC 60947-5-10,27 A -de 250 V, DC-13, Q600 ‘e uygunIEC 60947-5-10,55 A -de 125 V, DC-13, Q600 ‘e uygunIEC 60947-5-11,2 A -de 600 V, AC-15, A600 ‘e uygunIEC 60947-5-1elektrik dayanıklılığı1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek Celektrik güvenilirliği IEC 60947-5-4Λ < 10exp(-6) -de 5 V ve 1 mA temiz ortamda 'e uygunIEC 60947-5-4Λ < 10exp(-8) -de 17 V ve 5 mA temiz ortamda 'e uygunIEC 60947-5-4sinyalleme tipiSabitampul tabanıEntegre LED[Us] nominal besleme gerilimi230...240 V AC -de 50/60 Hzbesleme gerilimi limitleri195…264 V ACakım tüketimi14 mAhizmet ömrü100000 h nominal gerilimde ve 25 °Ckesinti dayanımı1 kV 'e uygunIEC 61000-4-5uyumluluk koduXB4
