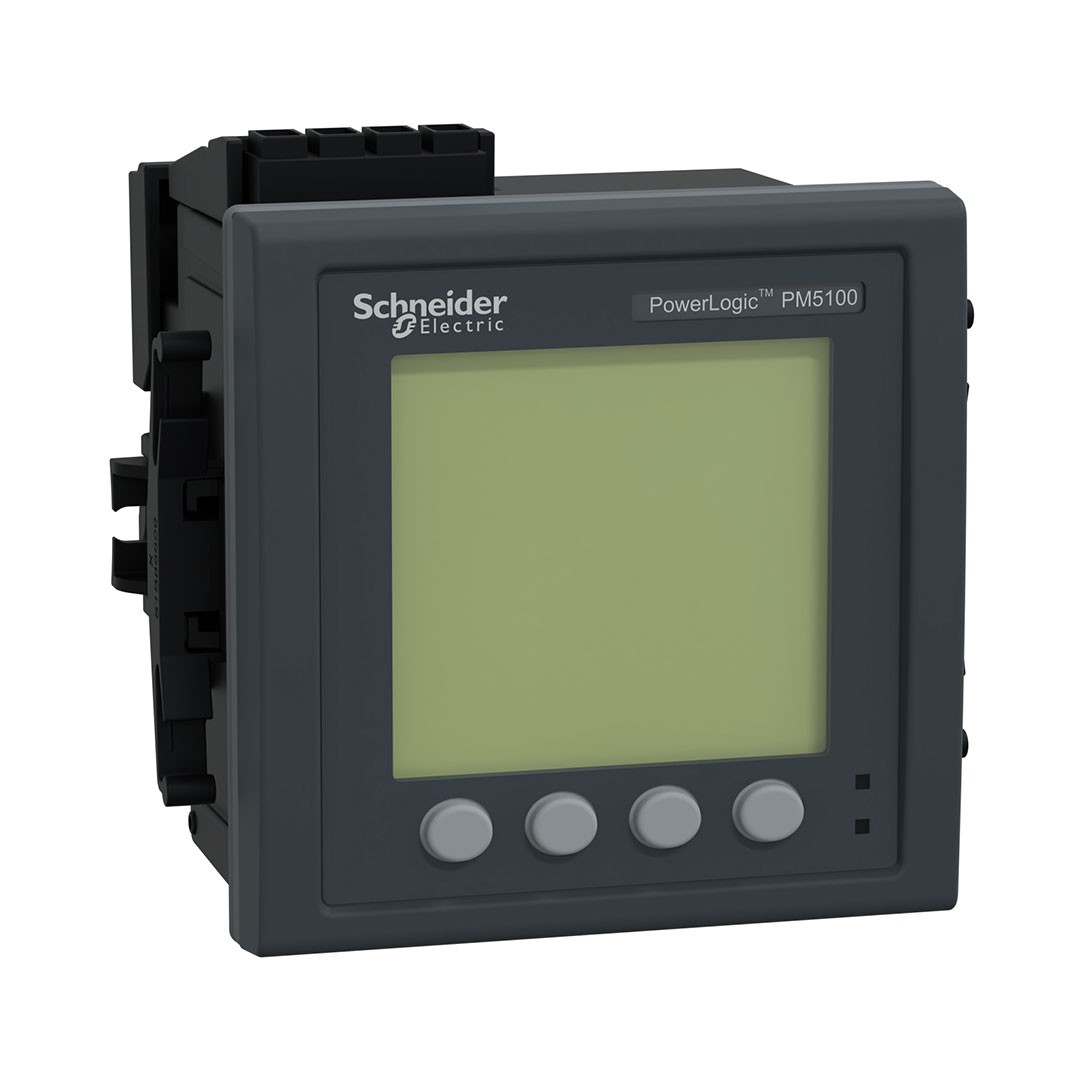

PM5110, 0.5S, 15.harmonik, 1DO, Modbus seri bağlantı

Seri:PowerLogicÜrün adı:PowerLogic PM5000Ürün grubu:PM5110Ürün ya da bileşen tipi:Güç ölçerTamamlayıcı ÖzelliklerGüç kalitesi analizi:15. harmoniğe kadarCihaz uygulaması:Güç izlemeÖlçümün tipi:AkımGerilimFrekansGüç faktörüEnerjiAktif ve reaktif güçSupply voltage:100…415 V AC 45…65 Hz125…250 V DCŞebeke frekansı:50 Hz60 Hz[In] nominal akım:1 A5 AType of network:1P + N3P + N3PVA cinsinden güç tüketimi:10 VA -de 415 VYerel sinyalleme:80 ms 120 V AC tipik100 ms 230 V AC tipik100 ms 415 V AC tipikEkran tipi:Arkadan aydınlatmalı LCDEkran çözünürlüğü:128 x 128 pikselÖrnekleme hızı:Döngü başına 64 örnekÖlçüm akımı:10…9000 mAAnalog giriş tipi:Gerilim (empedans 5 MOhm)Akım (empedans 0,3 mOhm)Ölçüm gerilimi:35…690 V AC 45…65 Hz fazlar arasında20…400 V AC 45…65 Hz faz ve nötr arasındaFrekans ölçüm aralığı:45…65 HzGirişlerin sayısı:0Ölçüm doğruluğu:Aktif enerji +/- %0,5Reaktif enerji +/- %2Etkin güç +/- %0,5Görünen güç +/- %0,5Frekans +/- %0,05Güç faktörü +/- 0.005Akım +/- %0,5Gerilim +/- %0,5Doğruluk sınıfı:Sınıf 0.5S aktif enerji ‘e uygunIEC 62053-22Çıkışların sayısı:1 dijitalHaberleşme port protokolü:Modbus RTU ve ASCII -de 9,6, 19,2 ve 38,4 kbauds çift/tek veya hiçbiri – 2 tel, yalıtım 2500 VJBUSHaberleşme port desteği:RS485Veri kaydı:Saat damgasıAnlık değerlerin minimumu/maksimumuBağlantılar – terminaller:Gerilim devresi: vidalı terminal bloğu4Kontrol devresi: vidalı terminal bloğu2Current transformer: vidalı terminal bloğu6Giriş/çıkış devresi: vidalı terminal bloğu6RS485 bağlantı: vidalı terminal bloğu4Montaj Tipi:Sıva altı monteMontaj desteği:GövdeStandartlar:UL 61010-1EN 50470-3EN 50470-1IEC 62053-22IEC 60529IEC 62053-24IEC 61557-12Ürün sertifikaları:CE ‘e uygunIEC 61010-1CULus ‘e uygunUL 61010-1Genişlik:96 mmDerinlik:72 mmYükseklik:96 mmÜrün ağırlığı:380 g
