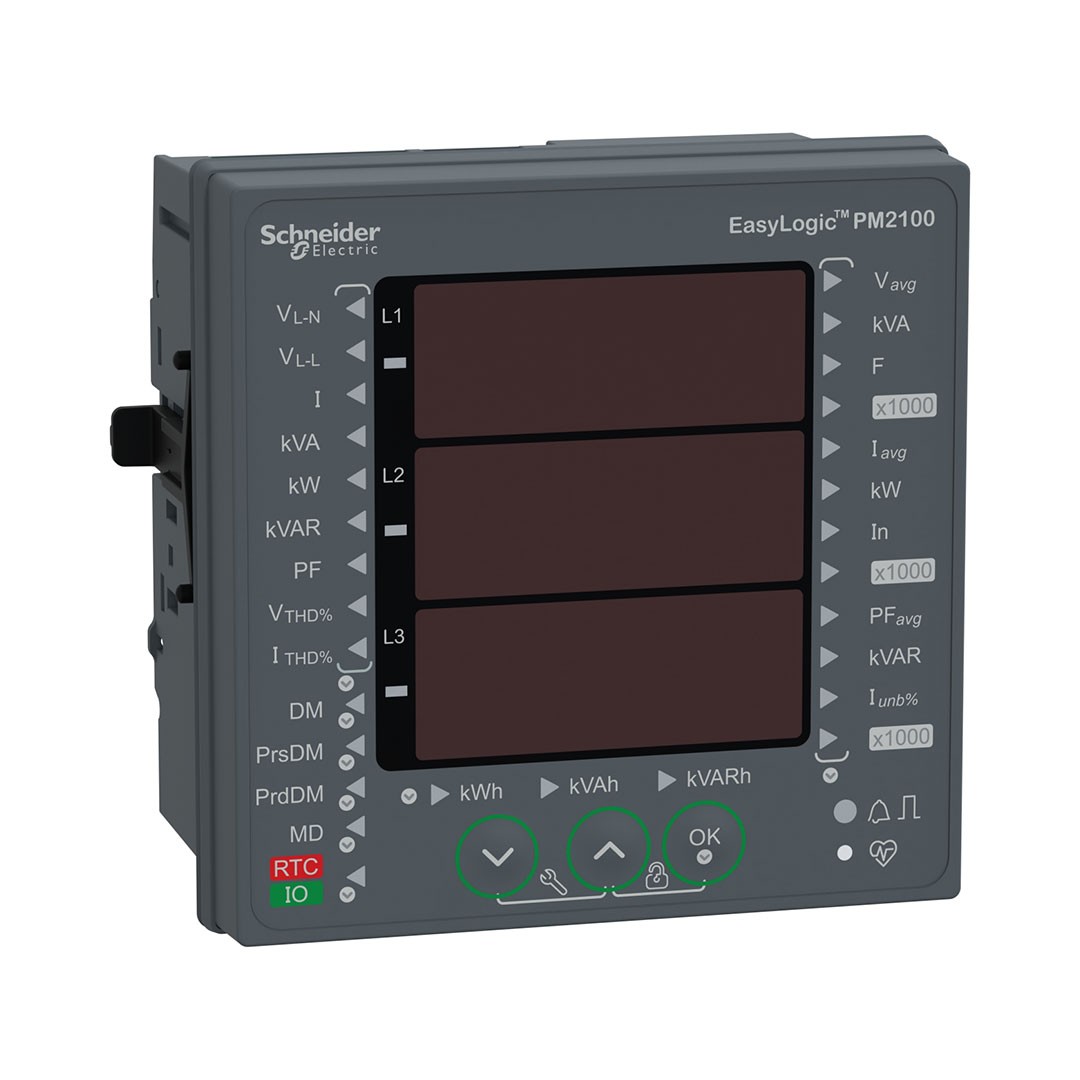

Seri:EasyLogicÜrün adı:EasyLogic PM2100Ürün grubu:PM2130Ürün ya da bileşen tipi:Güç ölçerTamamlayıcı ÖzelliklerCihaz uygulaması:Alt faturalandırmaGüç izlemeGüç kalitesi analizi:Toplam harmonik bozulma31. harmoniğe kadarÖlçümün tipi:Görünen güç min/max, totalAktif ve reaktif güç min/max, totalAkım min/max, avgGerilim min/max, avgFrekans min/max, avgToplam akım harmonik bozulması THD (I) faz başınaToplam gerilim harmonik bozulması THD (U) faz başınaGüç faktörü min/max, avgGörünen enerji toplamAktif ve reaktif enerji toplamÖlçüm tipi:Tepe ortalama akımlarıEtkin güç P, P1, P2, P3Demand power P, Q, SReaktif güç Q, Q1, Q2, Q3Görünen güç S, S1, S2, S3Active, reactive, apparent energy (signed, four quadrant)Voltage U, U21, U32, U13, V, V1, V2, V3Current I, I1, I2, I3Calculated neutral currentUnbalance currentPeak demand power PM, QM, SMDoğruluk sınıfı:Sınıf 1 reaktif enerji ‘e uygunIEC 62053-24Sınıf 0.5S aktif enerji ‘e uygunIEC 62053-22Class 5 harmonik bozulma (I THD ve U THD)Ölçüm doğruluğu:Görünen güç +/- %0,5Aktif enerji +/- %0,5Reaktif enerji +/- 1 %Etkin güç +/- %0,5Gerilim +/- %0,5Güç faktörü +/- 0.01Akım +/- %0,5Frekans +/- %0,05Ölçüm akımı:5…6000 mAÖlçüm gerilimi:35…480 V AC 50/60 Hz fazlar arasında20…277 V AC 50/60 Hz faz ve nötr arasında480…999000 V AC 50/60 Hz harici VT ileFrekans ölçüm aralığı:45…65 Hz[Us] nominal besleme gerilimi:80…277 V AC 45…65 Hz +/- 10 %100…277 V DC +/- 10 %Şebeke frekansı:50 Hz60 HzYerel sinyalleme:50 ms 120 V AC tipik50 ms 230 V AC tipik50 ms 125 V DC tipik[In] nominal akım:1 A5 AVA cinsinden güç tüketimi:8 VA -de 277 V ACW cinsinden güç tüketimi:3,3 W (güç hatları (AC))3,3 W -de 277 V (güç hatları (DC))Input impedance:Akım (empedans 5 MOhm)Ayarların kurcalamaya dayanıklılığı:Erişim kodu ile korunurEkran tipi:7 segments LEDEkran rengi:KırmızıMesaj ekranı kapasitesi:3 fields of 4 charactersEkran basamakları:12 basamak(lar) – 14,2 mmDemand intervals:Configurable from 1 to 60 minGörüntülenen bilgiler:Demand current (past value)Demand current (present value)Demand power (past value)Demand power (present value)GerilimAkımFrekansEnerji tüketimiHarmonik bozulmaPower factorEtkin güçGörünen güçReaktif güçUnbalanced in %Kontrol tipi:3 x düğmeYerel sinyalleme:Kırmızı LED: çıkış sinyali 1…9999000 pulse/ k_h (kWh, kVAh, kVARh)Yeşil LED: modül çalışması ve entegre haberleşmeGirişlerin sayısı:0Çıkışların sayısı:0Haberleşme port protokolü:Modbus RTU -de 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps çift/tek veya hiçbiri – 2 tel, yalıtım 2500 VHaberleşme port desteği:Vidalı terminal bloğu: RS485Veri kaydı:Güç kayıtlarıSaat damgasıEnerji tüketim kayıtlarıMin/max for 8 parametersKullanılabilir işlev:Real time clockÖrnekleme hızı:Döngü başına 64 örnekCybersecurity:Enable/disable communication portsHaberleşme hizmeti:Remote monitoringÜrün sertifikaları:CE ‘e uygunIEC 61010-1CULus ‘e uygunUL 61010-1CULus ‘e uygunCSA C22.2 No 61010-1RCMEACC-TickMontaj Tipi:TakılabilirMontaj konumu:DikeyMontaj desteği:GövdeSağlanan ekipman:1 x Montaj KılavuzuÖlçüm kategorisi:Kategori III 480 VCategory II 480…600 VElektrik yalıtım sınıfı:Sınıf IIÇift yalıtımAlev geciktirici:V-0 ‘e uygunUL 94Bağlantılar – terminaller:Current transformer: vidalı bağlantı (alt) 6Gerilim girişleri: vidalı bağlantı (üst) 4Malzeme:PolikarbonatGenişlik:96 mmDerinlik:Toplam: 76,09 mmYerleşik: 61,64 mmYükseklik:96 mmÜrün ağırlığı:300 gUyumluluk kodu:PM2130
