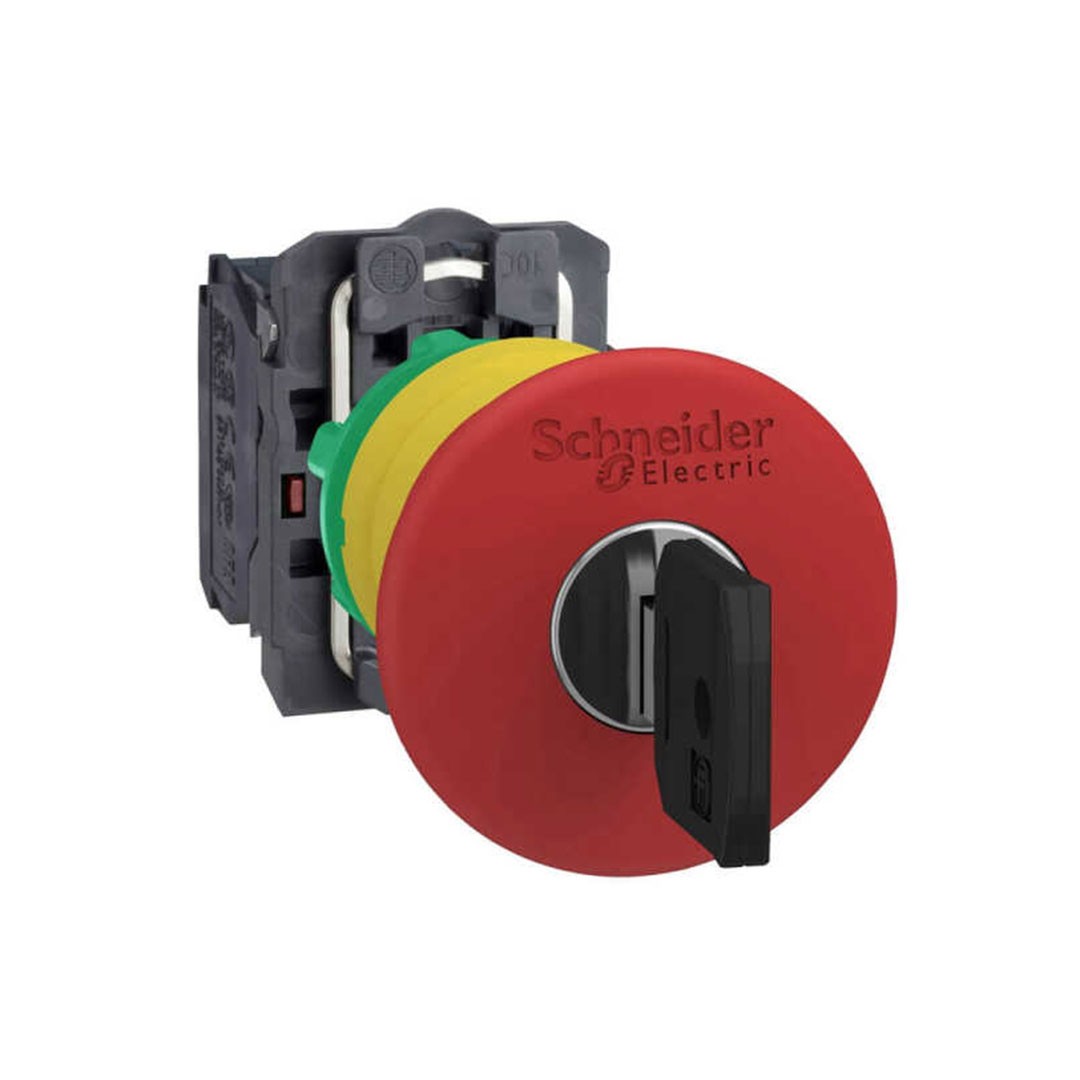

EMERGENCY STOP

AçıklamaNet renk ve belirgin 40 mm mantar şekli sayesinde uzaktan görsel olarak net bir şekilde ayırt edilebilir IP66 / IP67 / IP69 / IP69K sayesinde darbeye, toza, suya ve titreşime dayanıklıdır, zorlu ortamlarda çalışmak için idealdir Plastik çerçeve, kimyasal maddelere karşı dirençli ve/veya çift elektrik yalıtımı gerektiren uygulamalar için idealdir.Teknik ÖzelliklerAnaÜrün serisiHarmony XB5Ürün Ya da Bileşen TipiAcil durdurma butonuAcil kapatma butonuÜrün GrubuXB5şev malzemesiKoyu gri plastiksabitleme bileziği malzemesiPlastikbaşlık tipiStandardmontaj çapı22 mmbölünemez miktar başına satış1sinyalleme birimi başlığı biçimiYuvarlakoperatörün tipitetikleme hareketi ve mekanik mandallamasıfırlamaAnahtarla bırakılanoperatör profiliKırmızı mantar Ø 40 mm, işaretsizanahtar kilidinin tipiKey 455anahtar geri çekme konumuMerkezkontak tipi ve düzenleme1 NK + 1 NAKontak İşlemiYavaş kesenbağlantılar – terminallerVida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz ‘e uygunIEC 60947-1cihaz sunumuAçılıTamamlayıcıyükseklik43 mmGenişlik40 mmDerinlik100 mmterminallerin açıklaması ISO n°1(11-12)NC(13-14)NOÜrün Ağırlığı0,112 kgyüksek basınçlı rondelaya direnç7000000 Pa -de 55 °C, mesafe: 0,1 mkontak kullanımıStandart kontaklarpozitif açıklıkIle ‘e uygunIEC 60947-5-1 ek Kçalışma hareketi1,5 mm (NK değişimi elektrik durumu)2,6 mm (Elektrik durumu değişimi YOK)4,3 mm (toplam hareket)çalışma gücü44 NMekanik dayanıklılık300000 cyclessıkma torku0,8…1,2 N.m ‘e uygunIEC 60947-1vida başının şekliÇapraz ile uyumludur Philips no 1 tornavidaÇapraz ile uyumludur pozidriv No 1 tornavidaSlotlu ile uyumludur düz Ø 4 mm tornavidaSlotlu ile uyumludur düz Ø 5,5 mm tornavidakontak malzemesiGümüş alaşım (Ag/Ni)kisa devre korumasi10 A kartuş sigortası tip gG ‘e uygunIEC 60947-5-1[Ith] klasik açık hava termik akımı10 A ‘e uygunIEC 60947-5-1[Ui] nominal yalıtım voltajı600 V (kirlilik derecesi 3) ‘e uygunIEC 60947-1[Uimp] nominal darbe dayanım voltajı6 kV ‘e uygunIEC 60947-1[Ie] nominal çalışma akımı3 A -de 240 V, AC-15, A600 ‘e uygunIEC 60947-5-16 A -de 120 V, AC-15, A600 ‘e uygunIEC 60947-5-10,1 A -de 600 V, DC-13, Q600 ‘e uygunIEC 60947-5-10,27 A -de 250 V, DC-13, Q600 ‘e uygunIEC 60947-5-10,55 A -de 125 V, DC-13, Q600 ‘e uygunIEC 60947-5-11,2 A -de 600 V, AC-15, A600 ‘e uygunIEC 60947-5-1elektrik dayanıklılığı1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek Celektrik güvenilirliği IEC 60947-5-4Λ < 10exp(-6) -de 5 V, 1 mA temiz ortamda 'e uygunIEC 60947-5-4Λ < 10exp(-8) -de 17 V, 5 mA temiz ortamda 'e uygunIEC 60947-5-4
