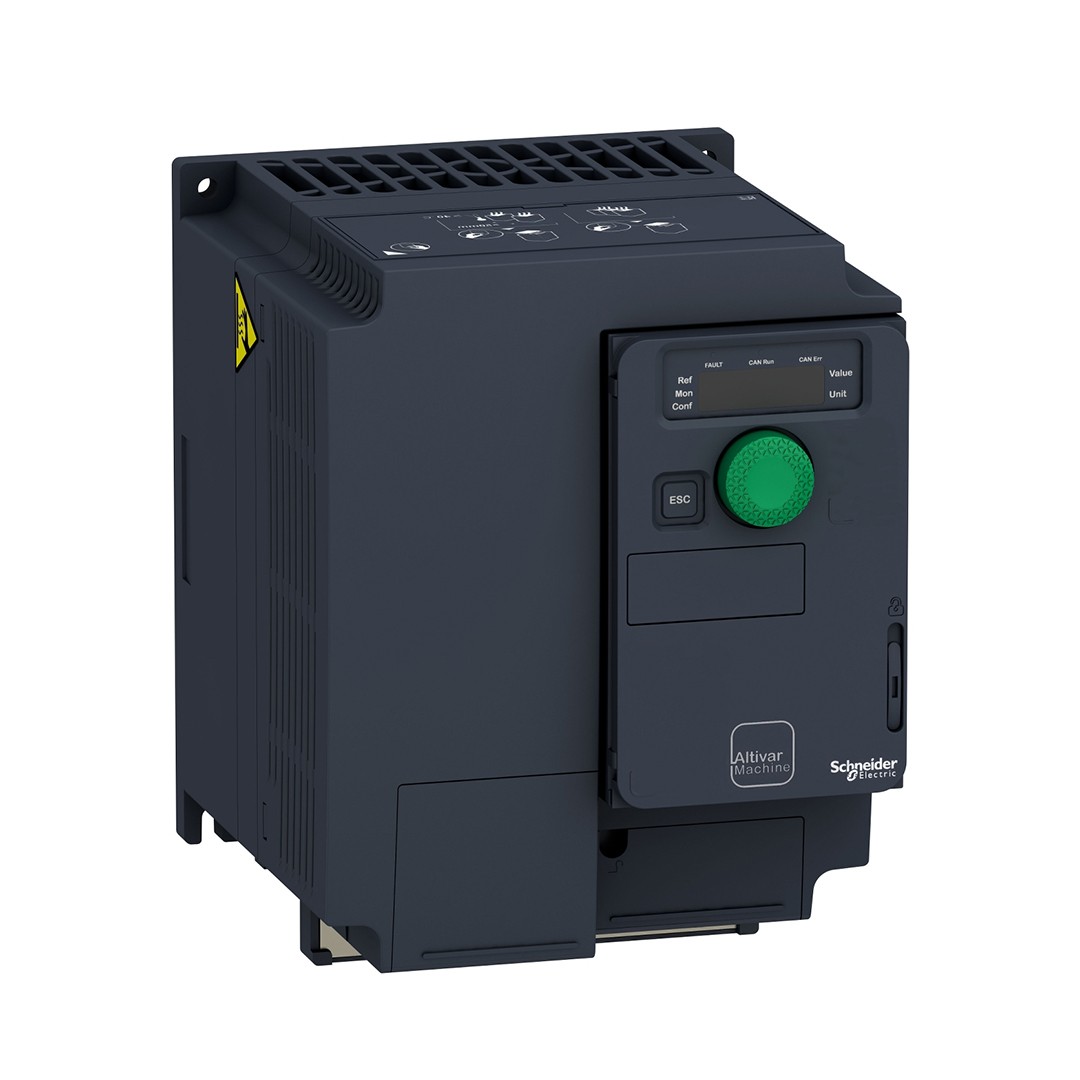

Schneider ATV320U40N4C 4kW Hız Kontrol Cihazı
🔧 Ürün ÖzellikleriÜrün Serisi: Altivar Machine ATV320Ürün Tipi: Değişken Hızlı Sürücü (Frekans İnvertörü)Uygulama Alanı: Yüksek güçlü makineler ve OEM uygulamalarıModel: Standart tipSürücü Biçimi: KompaktMontaj Tipi: Duvara monte (panel montajı)Haberleşme Portları: Modbus seri, CANopenSeçenek Kartları (Opsiyonel):CANopenEtherCATProfibus DP V1ProfinetEthernet PowerlinkEthernet/IPDeviceNetIP Koruma Sınıfı: IP20EMC Filtresi: Sınıf C2 entegre📊 Teknik ÖzelliklerBesleme Gerilimi: 380–500 V AC (-15% / +10%)Motor Gücü: 4,0 kW (Ağır şart)Nominal Çıkış Akımı: 9,5 ANominal Giriş Akımı: 13,7 AGörünen Güç: 9,2 kVA @ 500 VHat Akımı:13,7 A @ 380 V10,6 A @ 500 VÇıkış Frekansı Aralığı: 0,599 kHzNominal Anahtarlama Frekansı: 4 kHzAyarlanabilir Anahtarlama Frekansı: 2…16 kHzGeçici Aşırı Moment: %170–200Motor Kayma Kompanzasyonu: Otomatik, %0…300 ayarlanabilirMotor Kontrol Profilleri:Sensörsüz akı vektör kontrolü (standart)Gerilim/frekans oranı (2/5 nokta)Enerji tasarrufu modlarıSenkron motorlar için sensörsüz vektör kontrolüRampalar:LineerUSCUSRDC enjeksiyonla otomatik duruşRampa adaptasyonuDurana Kadar Frenleme: DC enjeksiyonBrake Chopper: Entegre🔌 Giriş / Çıkış ÖzellikleriDijital Girişler: 7 adetSTO güvenli tork kapatma (24 VDC)DI1…DI6, 24 V DC (30 V)DI5: Darbe girişi olarak programlanabilir (0–30 kHz)Pozitif / Negatif lojik destekliDijital Çıkışlar: 3 adetAçık kollektör 0–1 kHz, 30 VDC, 100 mAAnalog Girişler: 3 adetAI1: 0–10 VDC, 30 kOhm, 10 bitAI2: ±10 VDC, 30 kOhm, diferansiyelAI3: 0–20 mA, 250 OhmAnalog Çıkış: 1 adetAQ1: 0–10 VDC (470 Ω) veya 0–20 mA (800 Ω), yazılım yapılandırılabilirRöle Çıkışları:R1A, R1B, R1C, R2A, R2C yapılandırılabilirMaksimum:5 A @ 250 VAC (dirençli yük)3 A @ 30 VDC (dirençli yük)2 A @ endüktif yük (cos φ = 0,4, L/R = 7 ms)Minimum: 5 mA @ 24 VDC🛡️ Koruma ÖzellikleriGiriş faz kesilmeleriÇıkış fazı/toprak kısa devresiAşırı akım ve aşırı ısınma korumasıTermal korumaMotor fazları arası kısa devre korumasıGüvenlik fonksiyonları:STO (Safe Torque Off)SS1 (Safe Stop 1)SLS (Safely Limited Speed)Diğer güvenlik fonksiyonları desteklenmemektedir📦 Fiziksel ÖzelliklerGenişlik: 140 mmYükseklik: 184 mmDerinlik: 158 mmAğırlık: 2,2 kgSoğutma Gücü (Fan): 111 W
Marka
Schneider Electric
