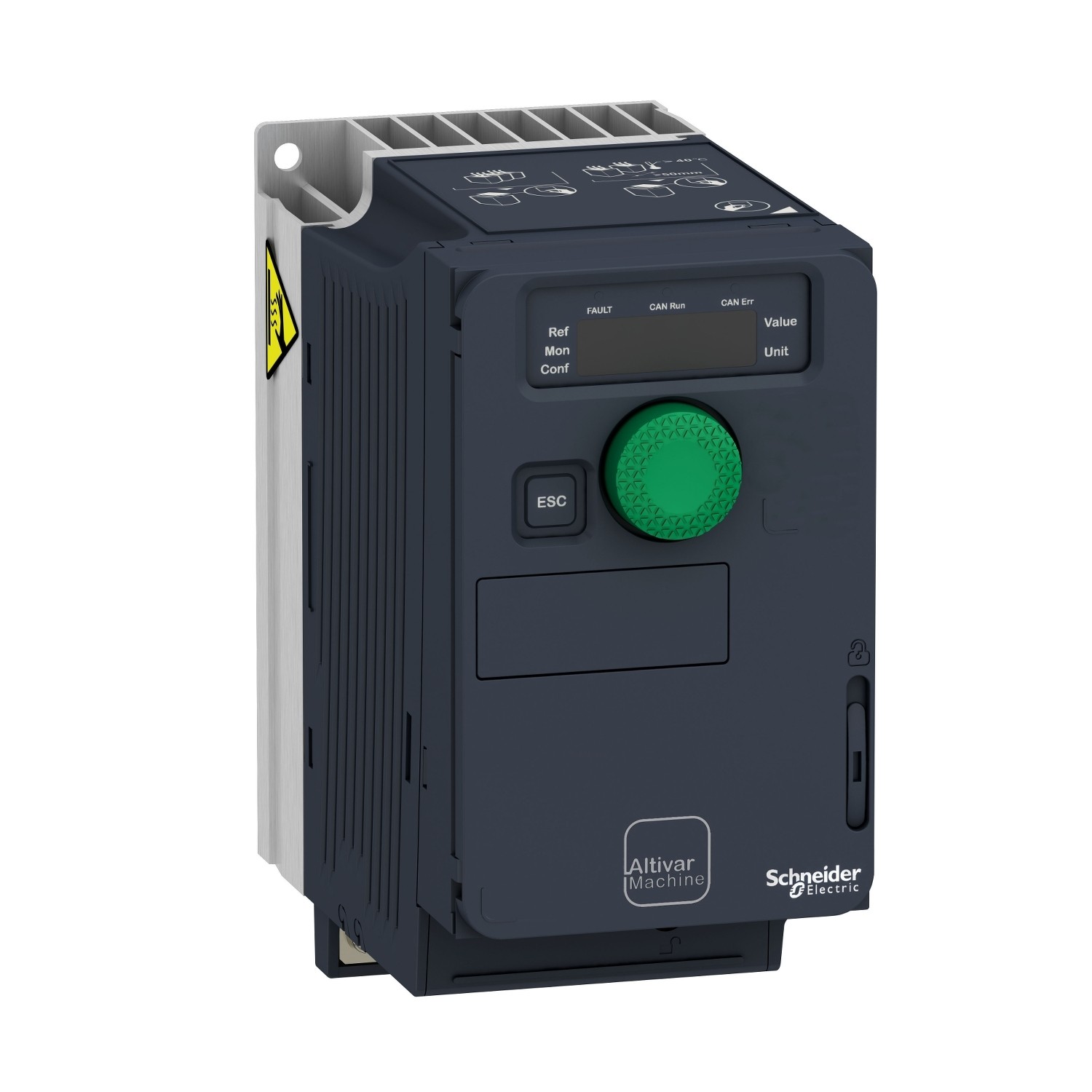

Schneider ATV320U06M2C 0.55kW Hız Kontrol CihazıAltivar Machine ATV320 – 0.55 kW / 0.75 hp Değişken Hızlı SürücüAltivar Machine ATV320 serisi, 200V ila 240V AC besleme gerilimi ile çalışan, sağlam tasarımlı, yüksek dayanıklılığa sahip kompakt değişken hızlı sürücüdür. IEC 60721-3-3 sınıfı 3C3 kaplamalı baskılı devre panoları sayesinde, ek soğutmaya ihtiyaç duymadan 60°C’ye kadar zorlayıcı ortam sıcaklıklarında güvenle kullanılabilir.Sensörsüz akı vektör kontrolü teknolojisi ile düşük hızlarda hassas hız ve tork kontrolü sağlar. Ayrıca, senkronize motorlar için voltaj/frekans oranı ve enerji tasarruflu statik hız doğruluğu ile geniş bir uygulama yelpazesine uygundur. Motor ve sürücüler paralel bağlanabilir.Sürücü, Preventa güvenlik modülü ile veya modül olmadan, makinelerin güvenlik gereksinimlerini karşılamak üzere 5 güvenlik fonksiyonuna sahiptir ve SoMove yazılımı ile kolayca yapılandırılabilir.Paketleme, malzeme taşıma, tekstil, malzeme işleme, mekanik aktüatörler ve kaldırma gibi sektörler için OEM odaklı tasarlanmıştır. IEC/EN 61800-5-1 ve IEC/EN 61800-3 standartlarına uygundur ve CE, UL, CSA, NOM, EAC, RCM sertifikalarına sahiptir.Montaj aksesuarları ve harici seçeneklerle (fren dirençleri, hat bobinleri, motor bobinleri, ek EMC filtreleri) donatılabilir. Dikey olarak panel üzerine monte edilmek üzere dört sabitleme deliği bulunur.DTM desteği sayesinde Schneider Electric EcoStruxure Machine platformuna tam entegrasyon sağlar. SoMachine ve SoMove yazılımları ile konfigürasyon, kontrol ve teşhis imkanı sunar.RoHS, WEEE gibi çevre koruma direktiflerine uygundur, çevre dostudur.Teknik ÖzelliklerNominal Besleme Gerilimi: 380…500 V AC, -15%…+10%Nominal Çıkış Akımı: 3,0 A (Ağır şart)Motor Gücü: 1,1 kW (Ağır şart)IP Koruma Sınıfı: IP20EMC Filtresi: Sınıf C2 entegreDijital Giriş Sayısı: 7Dijital Giriş Tipi: STO güvenli tork kapatma, 24 V DC, empedans 1,5 kΩ; DI1…DI6 lojik girişler, 24 V DC (30 V); DI5 darbe girişi olarak programlanabilir (0…30 kHz, 24 V DC)Dijital Çıkış Sayısı: 3 (Açık kollektör, 30 V DC, 100 mA)Analog Giriş Sayısı: 3 (0-10 V DC, ±10 V DC diferansiyel, 0-20 mA)Analog Çıkış Sayısı: 1 (Yazılım yapılandırılabilir 0-20 mA veya 0-10 V DC)Röle Çıkışı: 2 x 1 NA, 1 x 1 NK, elektriksel dayanıklılık 100.000 çevrimMaksimum Anahtarlama Akımı:Röle çıkışı (dirençli yük): 3 A @ 250 V AC, 3 A @ 30 V DCRöle çıkışı (endüktif yük): 2 A @ 250 V AC, 2 A @ 30 V DCRöle R2A, R2C (dirençli yük): 5 A @ 250 V AC, 5 A @ 30 V DCMinimum Anahtarlama Akımı: 5 mA @ 24 V DCKontrol Profilleri:Asenkron motor kontrolü: Gerilim/frekans oranı (5 nokta), sensörsüz akı vektör kontrolüSenkron motor kontrolü: Sensörsüz vektör kontrolüMaksimum Çıkış Frekansı: 0,599 kHzGeçici Aşırı Moment: %170…200 nominal motor torkuHızlanma/Yavaşlama Rampaları: Lineer, USC, USR, rampa anahtarlamaAnahtarlama Frekansı: 2…16 kHz (ayarlanabilir), nominal 4 kHzFrenleme: DC enjeksiyon, entegre fren direnci (Brake chopper)Hat Akımı: 5,0 A @ 380 V (ağır şart), 3,8 A @ 500 V (ağır şart)Görünür Güç: 3,3 kVA @ 500 V (ağır şart)Şebeke Frekansı: 50…60 HzRelatif Simetrik Şebeke Frekansı Toleransı: ±5%Muhtemel Hat Kısa Devresi (Isc): 5 kAGüç Dağılımı (Fan): 40 W @ 380 V, 4 kHzGüvenlik Fonksiyonları:Safely Limited Speed (SLS): VarSafe Stop 1 (SS1): VarSafe Torque Off (STO): VarDiğerleri (SBC/SBT, SOS, SP, SSM, SS2, SLP, SDI): YokKoruma Tipi: Giriş faz kesmeleri, çıkış fazları ve toprak arası aşırı akım, aşırı ısınma, motor fazları kısa devresi, termal koruma (tüm korumalar sürücü tarafından)Boyutlar: Genişlik 105 mm, Yükseklik 142 mm, Derinlik 158 mmAğırlık: 1,3 kgMontaj: Duvara monte, 4 sabitleme deliği, dikey (+/- 10°)İletişim Protokolleri: Modbus Seri, CANopen, EtherCAT, Profibus DP V1, Profinet, Ethernet Powerlink, Ethernet/IP, DeviceNetUyumluluk: IEC/EN 61800-5-1, IEC/EN 61800-3, CE, UL, CSA, NOM, EAC, RCMÇevre Standartları: RoHS, WEEE uyumlu
