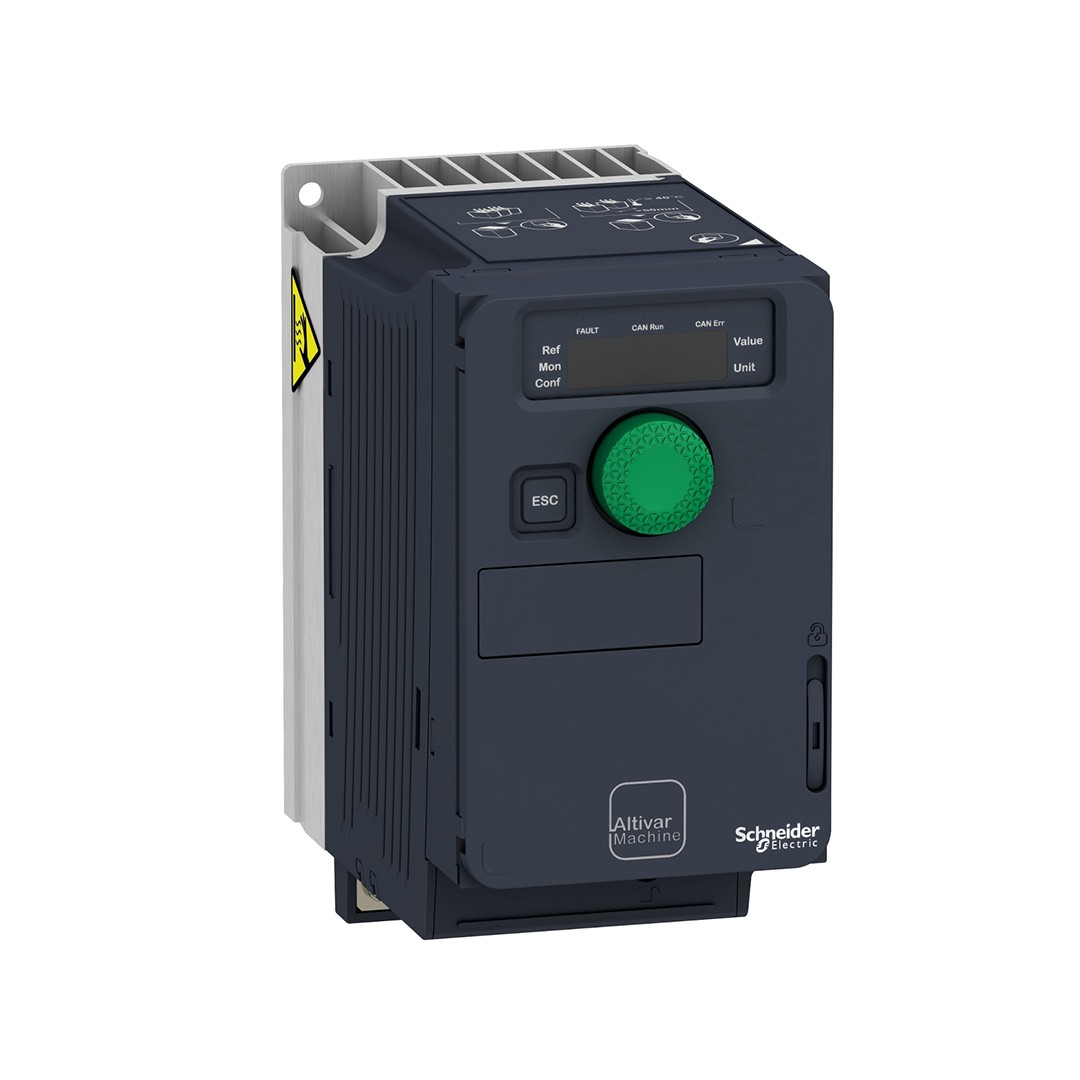

ATV320 Compact 0,37KW 240V 1 PHASE

Schneider ATV320U04M2C 0.37kW Hız Kontrol CihazıÖzelliklerÜrün serisi: Altivar Machine ATV320Ürün tipi: Değişken hızlı sürücüUygulama: Yüksek güçlü makinelerModel: Standart tipSürücü biçimi: KompaktMontaj tipi: Duvara monteHaberleşme protokolleri: Modbus seri, CANopenSeçenek kartları: CANopen, EtherCAT, Profibus DP V1, Profinet, Ethernet Powerlink, Ethernet/IP, DeviceNetNominal besleme gerilimi: 200…240 V ±15…-10 %Nominal çıkış akımı: 3,3 AMotor gücü: 0,37 kW (Ağır şart)EMC filtresi: Sınıf C2 entegreIP koruma sınıfı: IP20Dijital giriş sayısı: 7 (STO güvenli tork kapatma dahil)Dijital çıkış sayısı: 3 (Açık kollektör)Analog giriş sayısı: 3Analog çıkış sayısı: 1 (Yazılım-yapılandırılabilir)Röle çıkışları: 4 konfigüre edilebilir röle, 100.000 döngü dayanıklılıkMaksimum anahtarlama akımı: 3 A (250 VAC), 3 A (30 VDC) dirençli yüklerKontrol profilleri: Gerilim/frekans oranı (2 ve 5 nokta), sensörsüz akı vektör kontrolü, enerji tasarrufluMaksimum çıkış frekansı: 0,599 kHzGeçici aşırı moment: %170–200 nominal motor torkuHızlanma ve yavaşlama rampaları: Lineer, otomatik stop DC enjeksiyonluAnahtarlama frekansı: 2–16 kHz (ayarlanabilir), nominal 4 kHzFrenleme: DC enjeksiyon ve entegre brake chopperHat akımı: 5,9 A (200 V ağır şart), 4,9 A (240 V ağır şart)Görünen güç: 1,2 kVA (240 V ağır şart)Şebeke frekansı: 50–60 HzKoruma: Giriş faz kesmeleri, çıkış faz/toprak aşırı akımı, aşırı ısınma, motor fazları kısa devresi, termal korumaFiziksel boyutlar (GxYxD): 72 mm x 143 mm x 128 mmAğırlık: 1 kgTeknik ÖzelliklerDijital giriş tipi: 24 V DC, empedans 1,5 kΩ, 6 lojik giriş, 1 darbe girişi (0–30 kHz)Dijital giriş lojikleri: Pozitif (kaynak), Negatif (blok)Dijital çıkış tipi: Açık kollektör, 30 V DC, 100 mA, 0–1 kHzAnalog giriş tipi:AI1: 0–10 V DC, 30 kΩ, 10 bitAI2: ±10 V DC, çift kutuplu diferansiyel, 30 kΩ, 10 bitAI3: 0–20 mA (veya 4–20 mA, diğer yapılandırmalar), 250 Ω, 10 bitAnalog çıkış tipi: Yazılım yapılandırmalı, 0–20 mA veya 0–10 V, çözünürlük 10 bitRöle dayanıklılığı: 100,000 döngüErişim yöntemi: Slave CANopenKontrol modları: 4 quadrant operation, sensörsüz vektör kontrolü, voltaj/frekans oranı (U/f)Motor kayma kompanzasyonu: Otomatik, %0–300 ayarlanabilirAnahtarlama frekansı: 2–16 kHz, nominal 4 kHzBrake chopper: EntegreGüvenlik fonksiyonları: Safely Limited Speed (SLS), Safe Stop 1 (SS1), Safe Torque Off (STO)EMC standardı: Sınıf C2 entegre filtreÇalışma sıcaklığı: Zorlu ortam koşullarında 60°C’ye kadar
