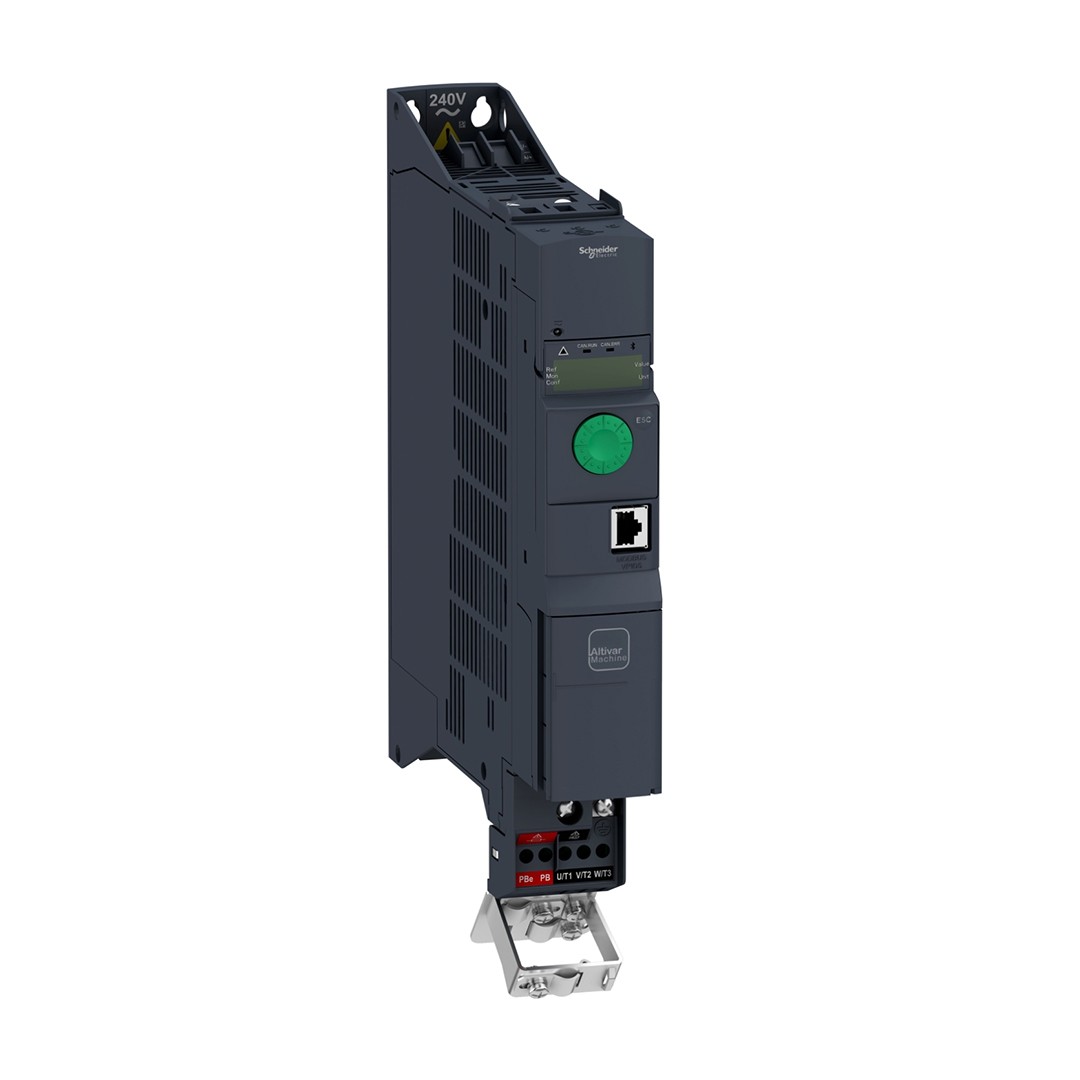

Ürün ÖzellikleriÜrün serisi:Altivar Machine ATV320Ürün ya da bileşen tipi:Değişken hızlı sürücüÜrüne özel uygulama:Yüksek güçlü makinelerModel:Standart tipSürücü biçimi:KitapMontaj Tipi:Cabinet mountHaberleşme port protokolü:Modbus seriCANopenSeçenek kartı:Iletişim modülü, CANopenIletişim modülü, EtherCATIletişim modülü, Profibus DP V1Iletişim modülü, ProfinetIletişim modülü, Ethernet PowerlinkIletişim modülü, Ethernet/IPIletişim modülü, DeviceNet[Us] nominal besleme gerilimi:200…240 V – 15…10 %Nominal çıkış akımı:1,5 AMotor gücü kW:0,18 kW için Ağır şartEMC filtresi:Sınıf C2 EMC filtresi entegreIP koruma sınıfı:IP20Tamamlayıcı ÖzelliklerDijital giriş sayısı:7Dijital giriş tipi:STO güvenli tork kapatma, 24 V DC, empedans: 1,5 kOhmDI1…DI6 lojik girişler, 24 V DC (30 V)DI5 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (30 V)Dijital giriş lojiği:Pozitif lojik (kaynak)Negatif lojik (blok)Dijital çıkış sayısı:3Dijital çıkış tipi:Açık kollektör DQ+ 0…1 kHz 30 V DC 100 mAAçık kollektör DQ- 0…1 kHz 30 V DC 100 mAAnalog giriş sayısı:3Analog giriş tipi:AI1 gerilim: 0…10 V DC, empedans: 30 kOhm, çözünürlük 10 bitAI2 çift kutuplu diferansiyel gerilim: +/- 10 V DC, empedans: 30 kOhm, çözünürlük 10 bitAI3 akım: 0…20 mA (veya 4-20 mA, x-20 mA, 20-x mA veya yapılandırmy göre diğer modeller), empedans: 250 Ohm, çözünürlük 10 bitAnalog çıkış sayısı:1Analog çıkış tipi:Yazılım-yapılandırılabilir akım AQ1: 0…20 mA empedans 800 Ohm, çözünürlük 10 bitYazılım-yapılandırılabilir gerilim AQ1: 0…10 V DC empedans 470 Ohm, çözünürlük 10 bitRöle çıkış tipi:Yapılandırılabilir röle lojiki R1A 1 NA elektriksel dayanıklılık 100000 cyclesYapılandırılabilir röle lojiki R1B 1 NK elektriksel dayanıklılık 100000 cyclesYapılandırılabilir röle lojiki R1CYapılandırılabilir röle lojiki R2A 1 NA elektriksel dayanıklılık 100000 cyclesYapılandırılabilir röle lojiki R2CMaksimum anahtarlama akımı:Röle çıkışı R1A, R1B, R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V ACRöle çıkışı R1A, R1B, R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DCRöle çıkışı R1A, R1B, R1C, R2A, R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V ACRöle çıkışı R1A, R1B, R1C, R2A, R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DCRöle çıkışı R2A, R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V ACRöle çıkışı R2A, R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DCMinimum anahtarlama akımı:Röle çıkışı R1A, R1B, R1C, R2A, R2C: 5 mA -de 24 V DCErişim yöntemi:Slave CANopen4 quadrant operation possible:TrueAsenkron motor kontrol profili:Gerilim/frekans oranı, 5 noktaSensörsüz akı vektör kontrolü, standartGerilim/frekans oranı – Enerji Tasarrufu, karesel U/fSensörsüz vektör akı kontrolü – Enerji TasarrufuGerilim/frekans oranı, 2 noktaSenkron motor kontrol profili:Sensörsüz vektör kontrolüMaximum output frequency:0,599 kHzGeçici aşırı moment:170…200 % nominal motor torkuHızlanma ve yavaşlama rampaları:LineerUSCUSRampa anahtarlamaAcceleration/deceleration ramp adaptationAcceleration/deceleration automatic stop with DC injectionMotor kayma kompanzasyonu:Otomatik her türlü yükAyarlanabilir % 0…300Gerilim/frekans oranında (2 veya 5 puan) geçerli değilAnahtarlama frekansı:2…16 kHz ayarlanabilir4…16 kHz değer kaybı faktörü ileNominal anahtarlama frekansı:4 kHzDurana kadar frenleme:DC enjeksiyon ileBrake chopper integrated:TrueHat akımı:3,4 A -de 200 V (Ağır şart)2,8 A -de 240 V (Ağır şart)Maksimum Giriş Akımı:3,4 AMaximum output voltage:240 VGörünen güç:0,7 kVA -de 240 V (Ağır şart)Şebeke frekansı:50…60 HzRelative symmetric network frequency tolerance:5 %Muhtemel hat Isc:1 kABase load current at high overload:4,8 AW cinsinden güç dağılımı:Fan: 19,0 W -de 200 V 4 kHzWith safety function Safely Limited Speed (SLS):TrueWith safety function Safe brake management (SBC/SBT):FalseWith safety function Safe Operating Stop (SOS):FalseWith safety function Safe Position (SP):FalseWith safety function Safe programmable logic:FalseWith safety function Safe Speed Monitor (SSM):FalseWith safety function Safe Stop 1 (SS1):TrueWith sft fct Safe Stop 2 (SS2):FalseWith safety function Safe torque off (STO):TrueWith safety function Safely Limited Position (SLP):FalseWith safety function Safe Direction (SDI):FalseKoruma tipi:Giriş faz kesmeleri: sürücüÇıkış fazları ve toprak arasındaki aşırı akım: sürücüAşırı ısınmaya karşı koruma: sürücüMotor fazları arasındaki kısa devre: sürücüTermal koruma: sürücüGenişlik:45,0 mmYükseklik:325,0 mmDerinlik:245,0 mmÜrün ağırlığı:2,4 kg
