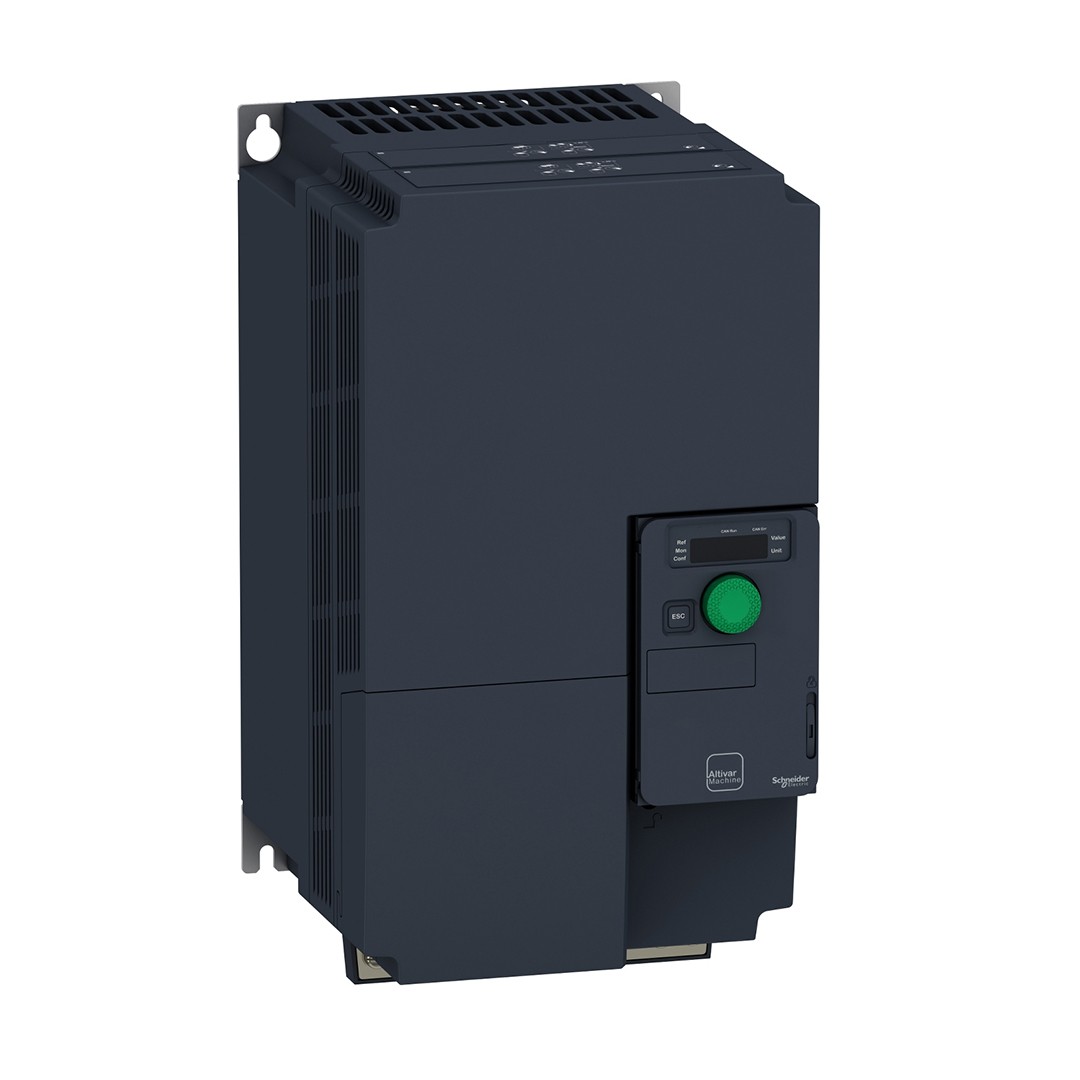

ATV320 Compact 15KW 500V 3 PHASE

Schneider ATV320D15N4C Atv320 500V 15kW 3 Fazlı Kompakt Hız Kontrol Cihazı
ÖzelliklerÜrün Serisi: Altivar Machine ATV320Ürün Tipi: Değişken hızlı sürücüUygulama Alanı: Yüksek güçlü makinelerModel: Standart tipSürücü Biçimi: KompaktMontaj Tipi: Duvara monteHaberleşme Protokolleri: Modbus seri, CANopenSeçenek Kartları:CANopenEtherCATProfibus DP V1ProfinetEthernet PowerlinkEthernet/IPDeviceNetNominal Besleme Gerilimi: 380…500 V ±15…10 %Nominal Çıkış Akımı: 33,0 AMotor Gücü: 15,0 kW (Ağır şart)EMC Filtresi: EMC filtresi olmadanIP Koruma Sınıfı: IP20Teknik ÖzelliklerDijital Giriş: 7 adet (24 V DC, STO ve lojik girişler)Dijital Çıkış: 3 adet açık kollektör (0…1 kHz, 30 V DC, 100 mA)Analog Giriş:AI1: 0…10 V DC, 30 kOhmAI2: ±10 V DC diferansiyel, 30 kOhmAI3: 0…20 mA (veya yapılandırmaya göre), 250 OhmAnalog Çıkış:AQ1: 0…20 mA, 800 Ohm veya 0…10 V DC, 470 Ohm (10 bit çözünürlük)Röle Çıkışları:R1A, R1B, R1C: 3 A (250 V AC veya 30 V DC)R2A, R2C: 5 A (250 V AC veya 30 V DC)Min. anahtarlama: 5 mA (24 V DC)Erişim Yöntemi: Slave CANopenMotor Kontrol Profili:Asenkron motor: Gerilim/frekans oranı (2 veya 5 nokta), sensörsüz akı vektör kontrolüSenkron motor: Sensörsüz vektör kontrolüMaks. Çıkış Frekansı: 0,599 kHzGeçici Aşırı Moment: %170–200 nominal torkMotor Kayma Kompanzasyonu: %0–300 ayarlanabilirAnahtarlama Frekansı: 2…16 kHz (nominal: 4 kHz)Frenleme: DC enjeksiyon ileHat Akımı:380 V’da: 47,3 A500 V’da: 33,3 AMaksimum Giriş Akımı: 47,3 AMaksimum Çıkış Voltajı: 500 VGörünen Güç: 28,8 kVA @ 500 V (ağır şart)Şebeke Frekansı: 50…60 HzFrekans Toleransı: ±5 %Kısa Devre Dayanımı (Isc): 22 kAYüksek Yükte Taban Akım: 33,0 AGüç Dağılımı: Fan ile 452,0 W @ 380 V, 4 kHzKoruma Tipleri:Giriş faz kesmesiÇıkış-toprak kısa devresiAşırı ısıFazlar arası kısa devreTermal korumaBoyutlar (G x Y x D): 180 x 330 x 198 mmAğırlık: 6,9 kg
