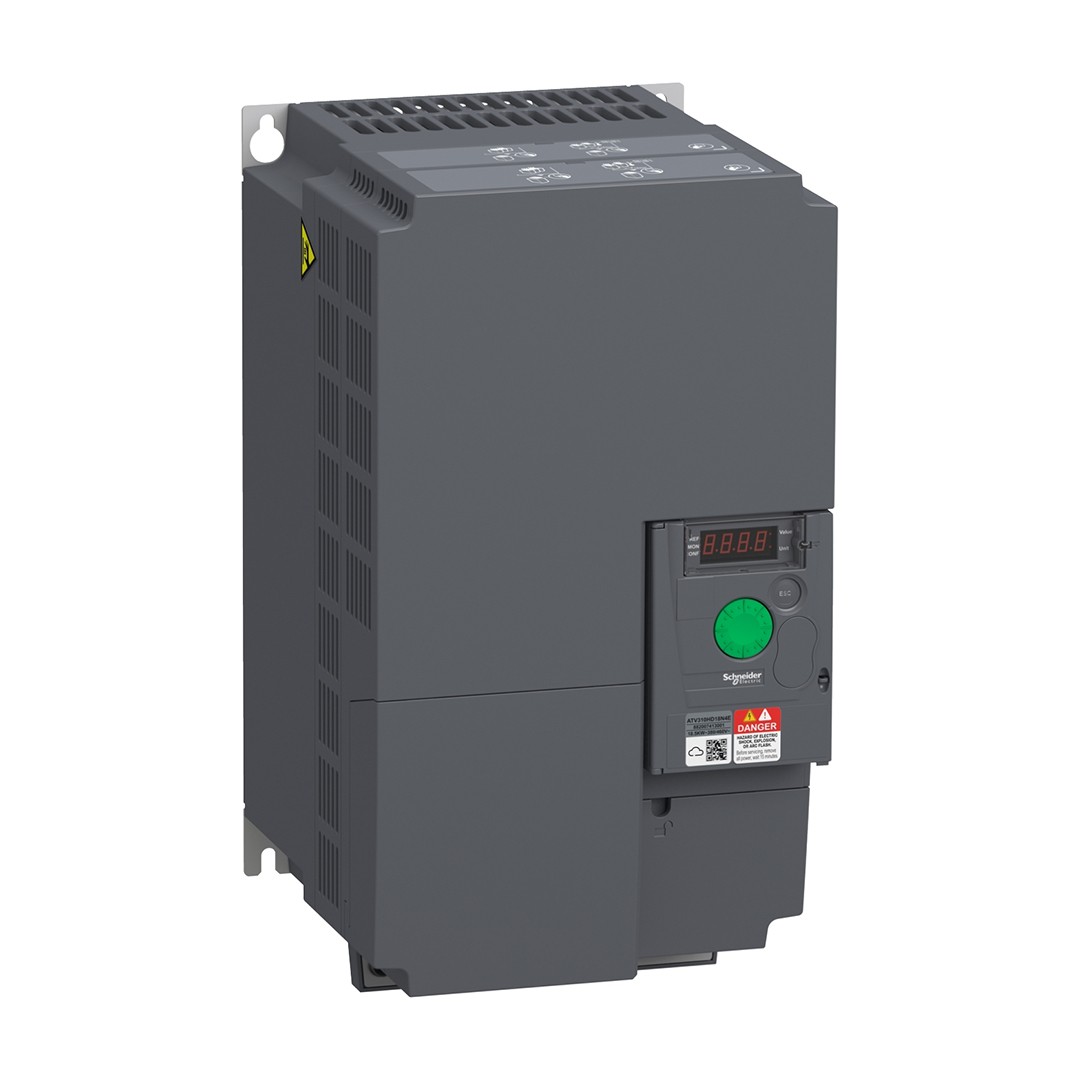

Ürün ÖzellikleriÜrün serisi:Easy Altivar 310Ürün ya da bileşen tipi:Değişken hızlı sürücüÜrüne özel uygulama:Basit makineMontaj stili:Soğutma blokluÜrün grubu:ATV310Fazların ağ sayısı:Trifaze[Us] nominal besleme gerilimi:380…460 V – 15…10 %Motor gücü kW:18,5 kWMotor gücü hp:25 hpGürültü seviyesi:50 dBTamamlayıcı ÖzelliklerÜrün varış yeri:Asenkron motorlarSet başına Miktar:1’li setEMC filtresi:EMC filtresi olmadanSoğutmanın tipi:Entegre fanBesleme frekansı:50/60 Hz +/- 5 %Haberleşme port protokolü:ModbusKonnektörün tipi:RJ45 (ön yüzde) için ModbusFiziksel arayüz:2 telli RS 485 için Modbusİletim çerçevesi:RTU için Modbusİletim hızı:4800 bit/sn9600 bit/s19200 bit/s38400 bit/snAdreslerin sayısı:1…247 için ModbusHaberleşme hizmeti:Bekleme kayıtlarını oku (03) 29 wordTek kayıtları yaz (06) 29 wordÇoklu kayıtları yaz (16) 27 wordÇoklu kayıtları oku/yaz (23) 4/4 wordCihaz tanımlamasını oku (43)Hat akımı:55,3 AGörünen güç:36,5 kVAMUHTEMEL HAT ISC:22 kASürekli çıkış akımı:39 A -de 4 kHzMaksimum geçici akım:58,5 A için 60 sW cinsinden güç dağılımı:499,6 W In’deHız kontrol cihazı çıkış frekansı:0,5…400 HzNominal anahtarlama frekansı:4 kHzAnahtarlama frekansı:2…12 kHz ayarlanabilirHız aralığı:1…20Geçici aşırı moment:170…200 % sürücü değerine ve motor tipine bağlı olarak nominal motor torkuFrenleme torku:Up to 150 % of nominal motor torque yüksek atalette frenleme direnciyleNominal motor torkunun % 70’ine kadar frenleme direnci olmadanAsenkron Motor Kontrol Profili:Karesel gerilim/frekans oranıKaresel gerilim/frekans oranıSensörsüz akı vektör kontrolüMotor kayma kompanzasyonu:Fabrikada mevcutFabrikada mevcutÇıkış gerilimi:380…460 V trifazeElektrikli bağlantı:Terminal, kelepçeleme kapasitesi: 10 mm² (L1, L2, L3, PA/+, PB, U, V, W)Sıkma torku:2,2…2,4 N.mYalıtım:Güç ve kontrol arasındaki elektrikBesleme:Referans potansiyometre için dahili besleme: 5 V (4,75…5,25 V)DC, 11 V (durum 1)Örnekleme süresi:10 ms için analog giriş20 ms, tolerans +/- 1 ms için lojik girişDoğrusallık hatası:Maksimum değerin +/- % 0,3’ü için analog girişAnalog çıkış sayısı:1Analog çıkış tipi:AO1 yazılım-yapılandırılabilir gerilim: 0…10 V, empedans: 470 Ohm, çözünürlük 8 bitAO1 yazılım-yapılandırılabilir akım: 0…20 mA, empedans: 800 Ohm, çözünürlük 8 bitDijital çıkış sayısı:2Dijital çıkış tipi:Lojik çıkış LO+, LO-Korumalı röle çıkışı R1A, R1B, R1C 1 K/AMinimum anahtarlama akımı:5 mA -de 24 V DC için lojik röleMaksimum anahtarlama akımı:2 A -de 250 V AC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle2 A -de 30 V DC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle3 A -de 250 V AC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle4 A -de 30 V DC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röleDurana kadar frenleme:DC enjeksiyon ile,
