ATVProcess :VARIABLE SPEED DRIVE IP21 55KW 400V/480V

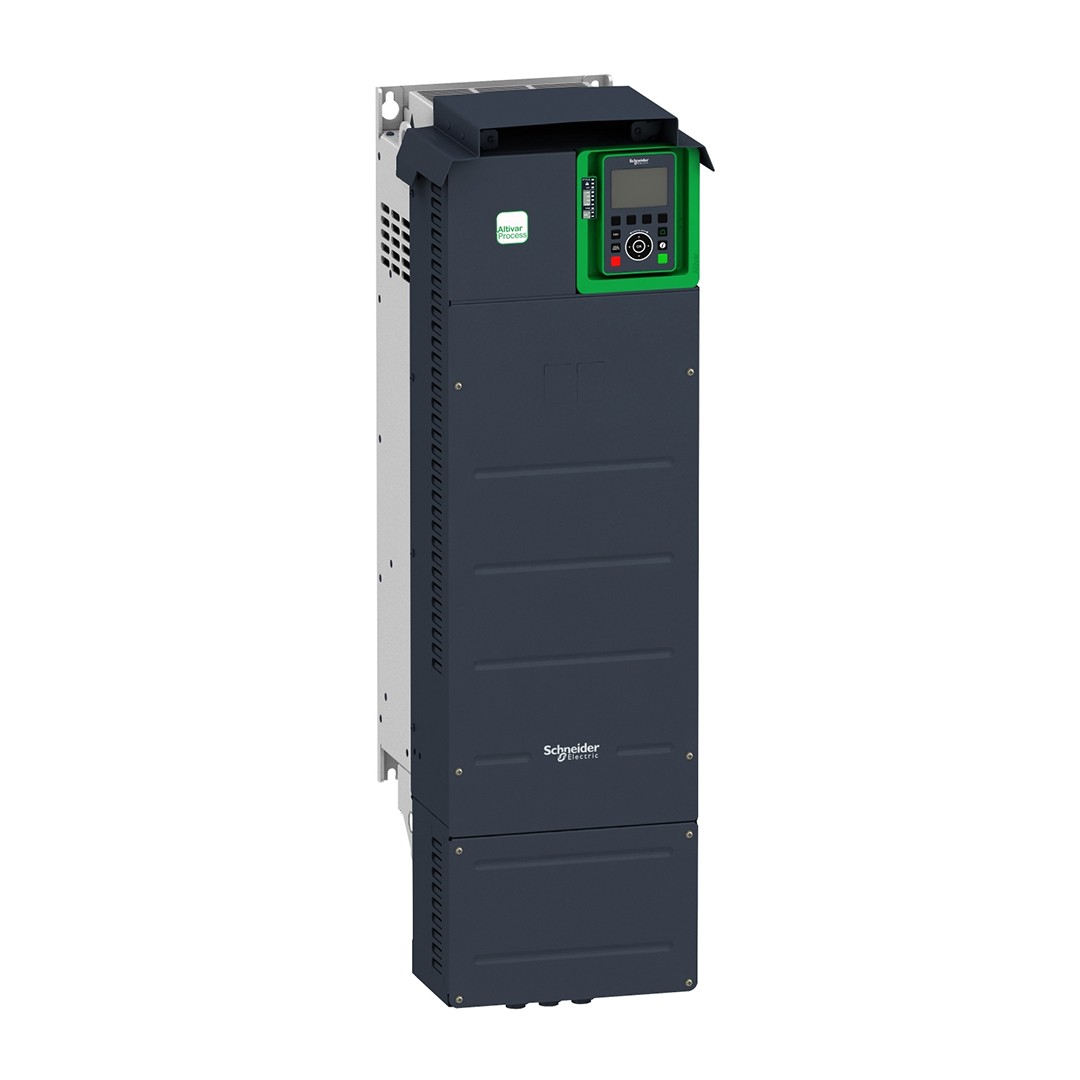

Schneider ATV930D55N4 Atvprocess 55Kw 400V/480V Hız Kontrol Cihazı
Ürün AçıklamasıAltivar Process ATV900, 3 fazlı, 380-480 V nominal besleme gerilimiyle çalışan, duvara monte edilen yüksek performanslı bir değişken hızlı sürücüdür. Endüstriyel süreçlerde senkron ve asenkron motorların verimli ve hassas kontrolü için tasarlanmıştır. 55 kW (normal şartlar) ve 45 kW (ağır şartlar) motor güç kapasitesi ile ağır iş koşullarında bile güvenilir çalışma sunar. Entegre EMC filtresi ve IP21 koruma sınıfı ile zorlu ortam şartlarına dayanıklıdır. Çok sayıda haberleşme protokolü (Ethernet/IP, Modbus TCP, Modbus seri) ve genişletilebilir iletişim modülleri sayesinde farklı endüstriyel ağlara kolay entegrasyon imkanı sağlar. 16 önceden ayarlı hız ile esnek ve optimize edilmiş hız kontrolü sunar. Ayrıca, sabit tork, değişken moment ve optimum moment motor kontrol modları ile enerji verimliliğini ve performansı artırır.Teknik ÖzelliklerÜrün Serisi: Altivar Process ATV900Uygulama Alanı: Endüstriyel süreç otomasyonuMotor Tipi: Asenkron ve Senkron motorlarFaz Sayısı: 3 fazMontaj Tipi: Duvara monteBesleme Gerilimi: 380…480 V, -15…+10 %Motor Gücü:Normal Şartlar: 55 kW (75 hp)Ağır Şartlar: 45 kW (60 hp)Sürekli Çıkış Akımı:Normal Şartlar: 106 A (2,5 kHz anahtarlama frekansı)Ağır Şartlar: 88 A (2,5 kHz anahtarlama frekansı)Maksimum Çıkış Frekansı: 599 HzAnahtarlama Frekansı: 1…8 kHz (ayarlanabilir), nominal 2,5 kHzEMC Filtresi: Entegre (opsiyonel EMC plakası ile)IP Koruma Sınıfı: IP21Koruma Sınıfı: UL Tip 1Haberleşme Protokolleri: Ethernet/IP, Modbus TCP, Modbus seriSeçenek Modülleri:Profibus DP V1, Profinet, DeviceNet, EtherCAT, CANopen (RJ45, SUB-D 9, vidalı terminaller)Dijital ve analog G/Ç genişletme modülleriÇıkış rölesi genişletme modülleriDijital ve analog enkoder arayüz modülleriEthernet PowerlinkDijital Giriş Sayısı: 10 (DI1…DI8 programlanabilir, 24 V DC)Dijital Giriş Lojiği: Negatif lojik (blok), pozitif lojik (kaynak)Örnekleme Süreleri:Dijital girişler: 2 ms (DI1…DI8), 5 ms (DI7, DI8)Analog girişler: 1 ms (AI1, AI2, AI3)Analog çıkışlar: 5 ms (AQ1, AQ2)Doğruluk:Analog girişlerde ±0,6 % (60 °C sıcaklık değişimi için)Analog çıkışlarda ±1 % (60 °C sıcaklık değişimi için)Doğrusallık Hatası:Analog girişlerde maksimum değerin ±0,15 %’iAnalog çıkışlarda ±0,2 %Hat Akımı:380 V normal şartlarda 97,2 A380 V ağır şartlarda 81,4 A480 V normal şartlarda 84,2 A480 V ağır şartlarda 71,8 AGörünen Güç:480 V normal şartlarda 70 kVA480 V ağır şartlarda 59,7 kVAMaksimum Geçici Akım:127,2 A (60 saniye normal şartlar)132 A (60 saniye ağır şartlar)Şebeke Frekansı: 50…60 HzMuhtemel Hat Kısa Devresi (ISC): 50 kAYalıtım: Güç ve kontrol terminalleri arasındaMotor Kontrol Profilleri: Sabit tork standartı, değişken moment standardı, optimum moment moduYenileme Süresi: Röle çıkışı 5 ms
