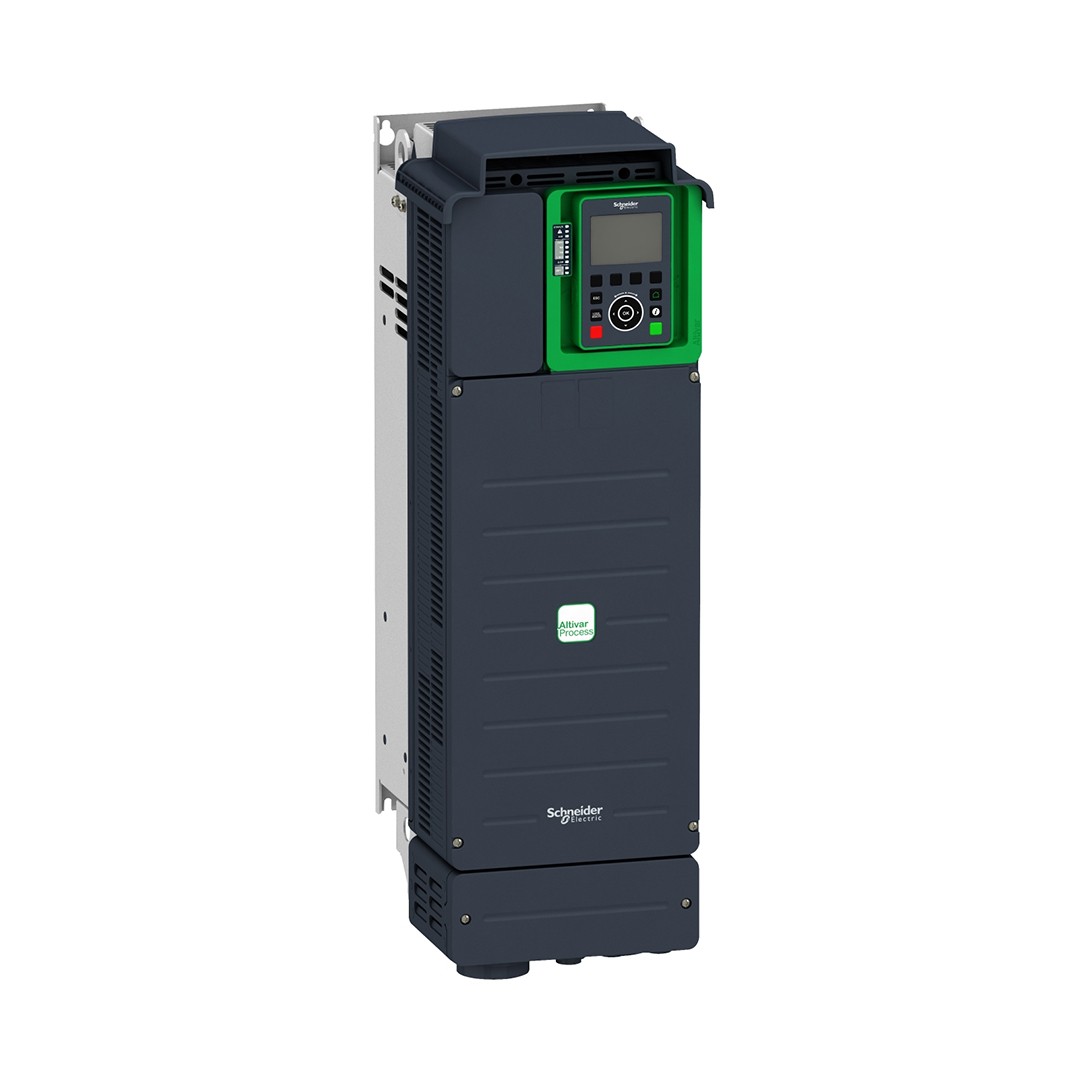

ATVProcess :VARIABLE SPEED DRIVE IP21 37KW 400V/480V

Schneider ATV930D37N4 Atvprocess 37Kw 400V/480V Hız Kontrol Cihazı
🔧 ÖzelliklerÜrün Serisi: Altivar Process ATV900Ürün Tipi: Değişken Hızlı Sürücü (Frekans İnvertörü)Uygulama Türü: Endüstriyel süreç uygulamalarıUyumlu Motorlar:Asenkron motorlarSenkron motorlarŞebeke Fazı: 3 fazMontaj Tipi: Duvara monteKoruma Sınıfı: IP21 / UL Tip 1EMC Filtresi: Entegre (EMC plakası opsiyonel)Haberleşme Protokolleri:Modbus TCPModbus SeriEthernet/IP📊 Teknik Özellikler🌀 Motor & Güç VerileriMotor Gücü:37,0 kW / 50 hp (Normal şart)30,0 kW / 40 hp (Ağır şart)Nominal Besleme Gerilimi: 380…480 V AC (-15% / +10%)Şebeke Frekansı: 50…60 HzMaks. Geçici Akım:89,4 A (Normal şart – 60 sn)92,3 A (Ağır şart – 60 sn)Sürekli Çıkış Akımı (4 kHz):74,5 A (Normal şart)61,5 A (Ağır şart)Görünen Güç:47,6 kVA @ 480 V (Normal şart)40,2 kVA @ 480 V (Ağır şart)Hat Akımı:66,2 A @ 380 V (Normal şart)54,8 A @ 380 V (Ağır şart)57,3 A @ 480 V (Normal şart)48,3 A @ 480 V (Ağır şart)Maksimum Kısa Devre Akımı (Isc): 50 kA⚙️ Kontrol Profilleri & PerformansÇıkış Frekansı: 0–599 HzAnahtarlama Frekansı:Ayarlanabilir: 2–16 kHzNominal: 4 kHzMotor Kontrol Profili:Değişken momentSabit torkOptimum moment modu🔌 Giriş / Çıkış (I/O) ÖzellikleriDijital Giriş Sayısı: 10 adetProgramlanabilir Girişler: DI1…DI8STO Girişleri: STOA, STOBDarbe Girişi: DI7, DI8Lojik Türleri: Pozitif (source) ve Negatif (sink)Analog Girişler (AI1, AI2, AI3):Örnekleme Süresi: 1 ms ± 1 msDoğruluk: ± %0,6 (60°C’de)Doğrusallık Hatası: ± %0,15Analog Çıkışlar (AQ1, AQ2):Örnekleme Süresi: 5 ms ± 1 msDoğruluk: ± %1Doğrusallık Hatası: ± %0,2Röle Çıkışı (R1, R2, R3): Yenileme süresi: 5 ms ± 0,5 msYalıtım: Güç ve kontrol terminalleri arası yalıtım🔧 Genişleme & Haberleşme SeçenekleriYuva A (İletişim modülleri):Profibus DP V1ProfinetDeviceNetEtherCATCANopen (RJ45, SUB-D9, vidalı terminalli)Yuva A/B/C:Dijital ve analog G/Ç genişletmeRöle çıkış genişletmeYuva B:5/12 V dijital enkoderAnalog enkoderResolver (çözücü) arayüzEk Haberleşme Desteği: Ethernet Powerlink
