ATVProcess :VARIABLE SPEED DRIVE IP21 22KW 400V/480V

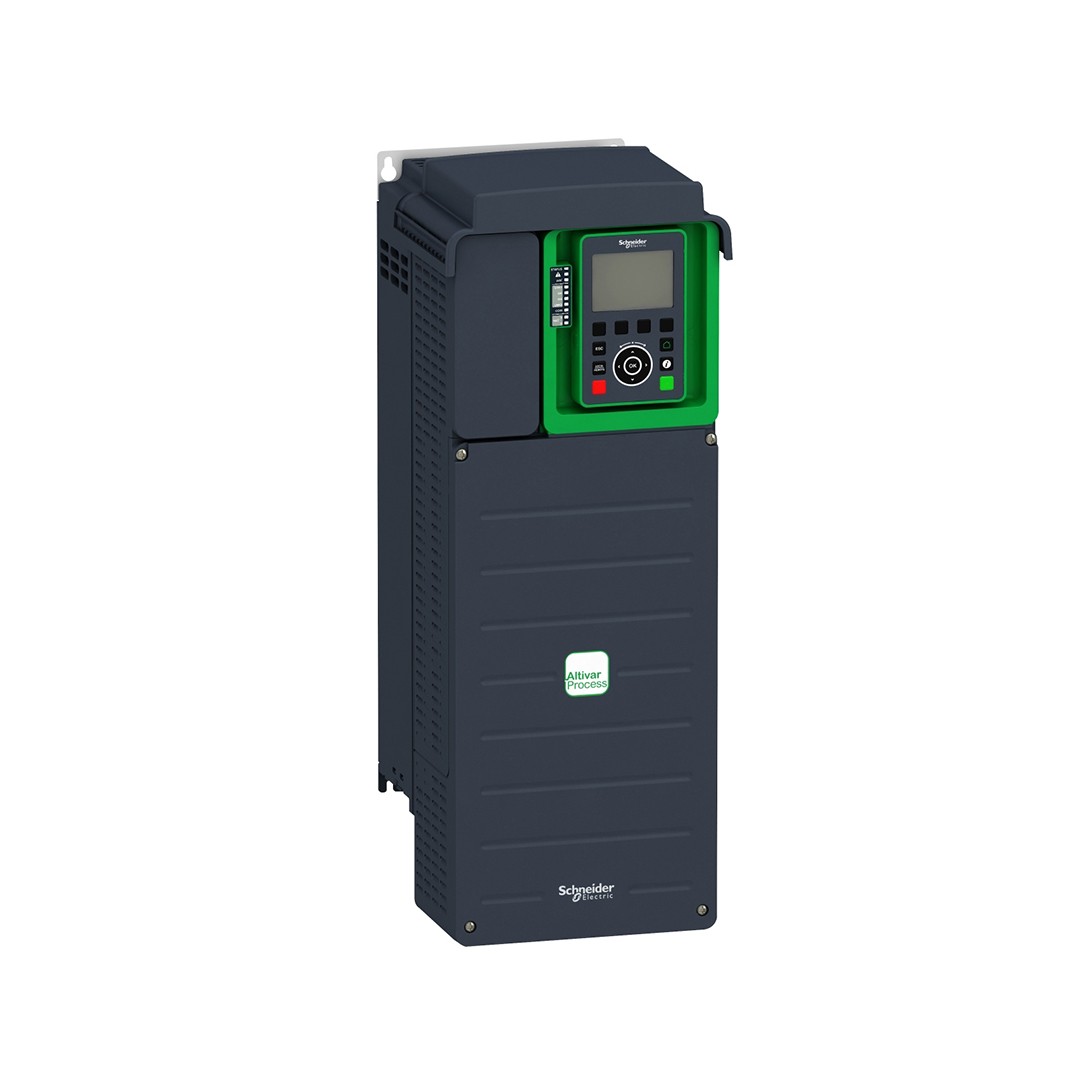

Schneider ATV930D22N4 ATVPROCESS 22Kw 400V/480V Hız Kontrol Cihazı
Ürün AçıklamasıAltivar Process ATV900, 3 fazlı, 380-480 V besleme gerilimi ile çalışan, duvara monte endüstriyel uygulamalar için tasarlanmış değişken hızlı sürücüdür. Hem senkron hem de asenkron motorlar için uygundur ve endüstriyel süreçlerin kontrolünde yüksek performans sunar. 22 kW (normal şartlar) ve 18,5 kW (ağır şartlar) motor güç kapasitesiyle, proses otomasyonunda güvenilir ve verimli motor kontrolü sağlar. Çok sayıda haberleşme protokolü ve genişletilebilir iletişim modülleri sayesinde esnek entegrasyon seçenekleri sunar. 16 önceden ayarlı hız ile hassas kontrol imkanı sağlar. Entegre EMC filtresi ve IP21 koruma sınıfı ile endüstriyel ortamlarda dayanıklıdır. Ayrıca, gelişmiş analog ve dijital giriş/çıkış yapıları, yüksek doğrulukta sinyal işleme ve hızlı yanıt süreleri ile zorlu uygulamalarda üstün performans sağlar.Teknik ÖzelliklerÜrün Serisi: Altivar Process ATV900Uygulama Alanı: Endüstriyel uygulamalar, proses otomasyonuMotor Tipi: Senkron ve Asenkron motorlarFaz Sayısı: 3 fazMontaj Tipi: Duvara monteBesleme Gerilimi: 380…480 V, -15…+10 %Motor Gücü:Normal Şartlar: 22,0 kW (30 hp)Ağır Şartlar: 18,5 kW (25 hp)Sürekli Çıkış Akımı:Normal Şartlar: 46,3 A (4 kHz)Ağır Şartlar: 39,2 A (4 kHz)Maksimum Çıkış Frekansı: 599 HzAnahtarlama Frekansı: 2…16 kHz (ayarlanabilir)Nominal Anahtarlama Frekansı: 4 kHzEMC Filtresi: Entegre (Opsiyonel EMC plakası ile)IP Koruma Sınıfı: IP21Koruma Sınıfı: UL Tip 1Haberleşme Protokolleri:Modbus seriModbus TCPEthernet/IPİletişim Modülleri:Profibus DP V1ProfinetDeviceNetEtherCATCANopen (RJ45, SUB-D 9, vidalı terminaller)Dijital ve analog G/Ç genişletme modülleriÇıkış rölesi genişletme modülleriDijital ve analog enkoder arayüz modülleriEthernet PowerlinkDijital Giriş Sayısı: 10Dijital Giriş Tipi:DI1…DI8 programlanabilir, 24 V DCNegatif lojik (blok)Pozitif lojik (kaynak) (DI7, DI8, STOA, STOB)Analog Giriş Sayısı: 3Analog Çıkış Sayısı: 2Röle Çıkışı (R1, R2, R3): Yenileme süresi 5 msDoğruluk:Analog girişlerde ±0,6 % (60 °C sıcaklık değişimi için)Analog çıkışlarda ±1 % (60 °C sıcaklık değişimi için)Doğrusallık Hatası:Analog girişlerde maksimum değerin ±0,15 %’iAnalog çıkışlarda ±0,2 %Hat Akımı:380 V normal şartlarda 39,6 A380 V ağır şartlarda 34,1 A480 V normal şartlarda 34,4 A480 V ağır şartlarda 29,9 AGörünen Güç:480 V normal şartlarda 28,6 kVA480 V ağır şartlarda 24,9 kVAMaksimum Geçici Akım:55,6 A (60 s normal şartlar)58,8 A (60 s ağır şartlar)Şebeke Frekansı: 50…60 HzMuhtemel Hat Kısa Devresi (ISC): 50 kAYalıtım: Güç ve kontrol terminalleri arasındaÖrnekleme Süresi:Dijital girişler: 2 ms (DI1…DI8), 5 ms (DI7, DI8)Analog girişler: 1 ms (AI1, AI2, AI3)Analog çıkışlar: 5 ms (AQ1, AQ2)
